UPM ProFi Click System Verlegeanleitung Seite 6

Unterkonstruktion: Vorbereiten der mittleren Alu-Stützschienen (gilt nicht für Querstreben)

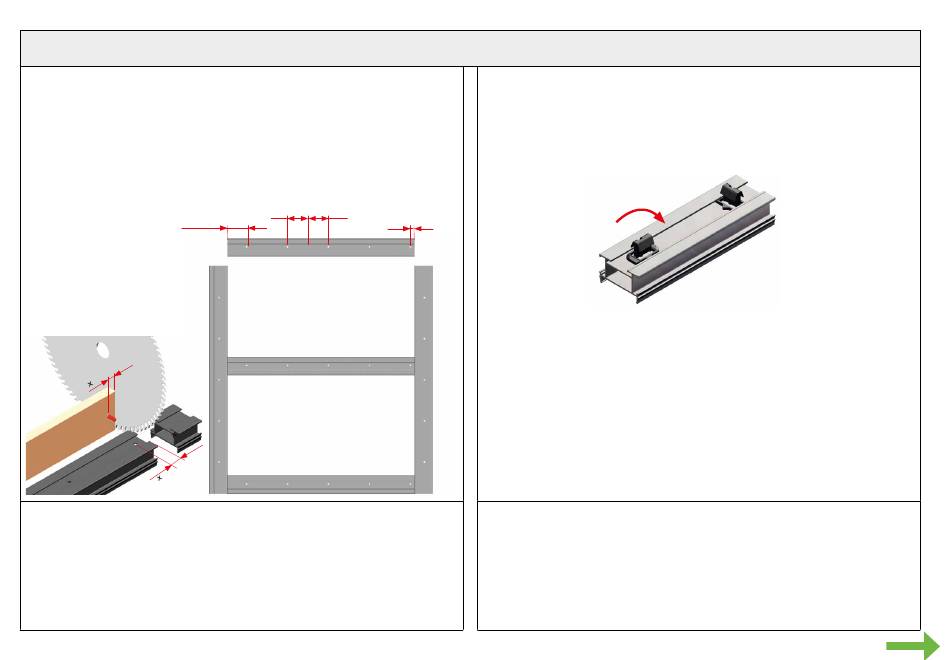

7. Mit einer Kreissäge ablängen. Achten Sie besonders auf den Schneidabstand
zum Loch, der je nach Situation variiert.
a) für UPM ProFi Click Start Clip (x = 74 mm)
b) für UPM ProFi Connector (x = 78 mm)
c) für Kantenabschluss mit UPM ProFi Rail Step (x = 16 mm)
TIPP: Alle Löcher in den Stützschienen sind präzise gebohrt. Beim Schneiden der
Schienen empfiehlt es sich, eine Schneideschablone zu verwenden, um bei jedem
Schnitt den korrekten Abstand von der Lochmitte auf der Stützschiene bis zum Ende
der Tragschiene zu gewährleisten.
74 mm
8. Legen Sie die Stützschienen nach dem Schneiden mit der gelochten Seite nach
oben auf die Arbeitsböcke, die Löcher ausgerichtet und die oberen Nuten auf
derselben Seite.
78 mm 78 mm
b)
a) c)
9. Befestigen Sie den UPM ProFi Click Clip, indem Sie den Clip in das Loch der
Stützschiene stecken, wobei der Pfeil auf die obere Nut zeigt. Drehen Sie den
Clip im Uhrzeigersinn, bis er einrastet. Wiederholen Sie dies mit allen Clips.
Stecken Sie keine Clips in Anfangs-/Endstützschienen.
16 mm
10. Befestigen Sie das Quiet Tape in der vorgesehenen oberen Nut der
Stützschienen, wie in der Abbildung für Schritt 6 gezeigt.
90°
