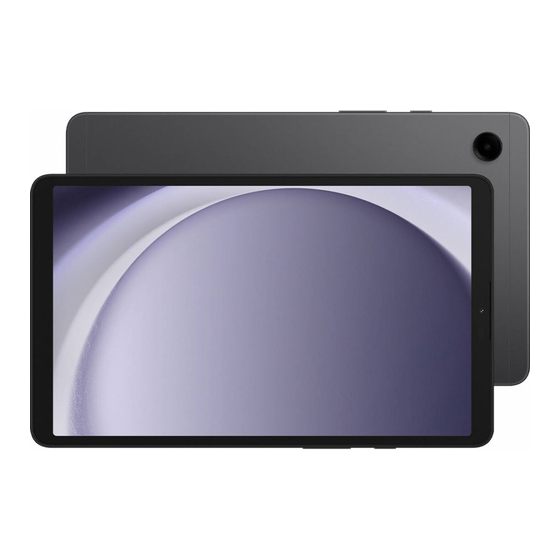

Seite 1 REPARATURLEITFADEN SM-X216B SM-X210 German. Rev.1.0 www.samsung.com...
Seite 2 Fehler bei der Softwareaktualisierung Aktualisieren der Software über Smart Switch Wiederherstellung nach einem Fehler bei der Softwareaktualisierung durchführen Wiederherstellung auf einem anderen Computer durchführen Auf die Werkseinstellungen zurücksetzen Qualitätstest Qualitätstest mit der Samsung Members-App Gerätediagnosen Testelemente Kalibrierungen Kalibrierungen Verwendete Teile und Kalibrierungsfunktionen bei unterstützten Modellen Verwendung der App Assistent für Selbstreparatur...
Seite 3 Inhalt Kalibrierung der Under Display Camera (nur Fold) Kalibrierung des digitalen Hall-Sensors (nur Fold und Flip) Explosionsdarstellung und Teileliste Explosionsdarstellung Teileliste Demontage und Montage Werkzeuge für die Demontage und Montage Befestigungsmittel (Klebstoffe und Materialien) für die Montage Demontage zum Austausch von Komponenten Entfernen des SIM-Kartenfachs Entfernen von Tasten Entfernen des Bildschirms...
Seite 4 Gerät jederzeit zu ändern, ohne verpflichtet zu sein, solche Änderungen mitzuteilen. Vorsichtsmaßnahmen bei Reparaturen Samsung haftet nicht für Schäden oder Defekte, die durch eine Reparatur durch einen nicht autorisierten Anbieter, eine Selbstreparatur oder eine nicht fachgerechte Reparatur des Geräts verursacht wurden.
Seite 5 Achte darauf, dass du vor der Durchführung von Reparaturen die entsprechende • Schutzkleidung trägst. Samsung haftet nicht für Verletzungen, die durch das Nichttragen der richtigen Schutzkleidung entstehen können. Eine Liste der Werkzeuge, die du für den Zusammenbau und die Demontage des Geräts benötigst, findest du unter Werkzeuge für die...
Seite 6 Nutzungshinweise Hinweissymbole Warnung: Situationen, die zu Verletzungen führen könnten Vorsicht: Situationen, die zu Schäden an deinem oder anderen Geräten führen könnten Hinweis: Hinweise, Verwendungstipps oder zusätzliche Informationen...
Seite 7 Diese Funktion ist auf einigen Geräten oder Computern möglicherweise nicht verfügbar. • Es gelten Einschränkungen. Weitere Informationen findest du unter • www.samsung.com/smartswitch. Samsung nimmt den Schutz des Copyrights sehr ernst. Rufe auf dem Computer www.samsung.com/smartswitch auf, um Smart Switch herunterzuladen.
Seite 8 Erstelle vor dem Zurücksetzen auf die Werkseinstellungen unbedingt eine Sicherungskopie aller wichtigen Daten, die auf dem Gerät gespeichert sind. Samsung ist nicht für den Verlust von Daten verantwortlich, die auf dem Gerät gespeichert sind. Trenne dein Gerät vom Computer und starte Smart Switch erneut.
Seite 9 Anwendungen, vom Gerät gelöscht. Erstelle vor dem Zurücksetzen auf die Werkseinstellungen unbedingt eine Sicherungskopie aller wichtigen Daten, die auf dem Gerät gespeichert sind. Samsung ist nicht für den Verlust von Daten verantwortlich, die auf dem Gerät gespeichert sind. Vergewissere dich, dass der Akku deines Geräts ausreichend geladen ist, da ein leerer Akku während des Zurücksetzens auf die Werkseinstellungen zu Systemproblemen führen kann.
Seite 10 Softwareaktualisierung Tippe auf Zurücksetzen → Alles löschen. Alle Daten werden beim Neustart des Geräts gelöscht. Während des Zurücksetzens auf die Werkseinstellungen kann es vorkommen, dass das Gerät wiederholt neu gestartet und das Logo für längere Zeit angezeigt wird.
Seite 11 Leistung zu gewährleisten. Wenn die Testergebnisse irgendwelche Anomalien zeigen oder eine andere Fehlfunktion aufgrund der Reparatur aufgetreten ist, suche ein Service-Center von Samsung auf, um weitere Anweisungen zu erhalten. Bei Fehlfunktionen, die durch deine Reparatur verursacht werden, können zusätzliche Reparaturkosten anfallen.
Seite 12 Wenn das Ausrufezeichen nach Beendigung des • Tests bei einem der Testelemente erscheint, tippe darauf, um Lösungen zu finden. Wenn das Problem weiterhin besteht, suche ein Service-Center von Samsung auf. Testelemente Funktion: Überprüft, ob dein Gerät das Lesen von • NFC-Tags (Near Field Communication) ermöglicht.
Seite 13 ‒ Verlauf: Zeigt den Verlauf des Neustarts deines Geräts an. Offizielle Software Funktion: Überprüft, ob die Software ordnungsgemäß • funktioniert. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ Dienstinformationen: Zeigt den Standort des Service-Centers von Samsung an.
Seite 14 Qualitätstest Mobiles Netzwerk Funktion: Überprüft, ob das mobile Netzwerk • ordnungsgemäß funktioniert. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ Einstellungen: Konfiguriert die Einstellungen für mobile Netzwerke. ‒ FAQ: Zeigt häufig gestellte Fragen an. Sensoren Funktion: Überprüft, ob die Sensoren ordnungsgemäß...
Seite 15 Qualitätstest Touchscreen Funktion: Überprüft, ob der Touchscreen • ordnungsgemäß funktioniert. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. Schaltflächen Funktion: Überprüft, ob die Tasten ordnungsgemäß • funktionieren. Prüfvorgang: • Drücke die Tasten, indem du den Anweisungen auf dem Bildschirm folgst.
Seite 16 Qualitätstest Lautsprecher Funktion: Überprüft, ob die Lautsprecher • ordnungsgemäß funktionieren. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ Lautsprecherarten: Zeigt den Status der einzelnen Lautsprecher an. ‒ FAQ: Zeigt häufig gestellte Fragen an. Vibration Funktion: Überprüft, ob die Vibrationsfunktion •...
Seite 17 Qualitätstest Kamera Funktion: Überprüft, ob die hintere Kamera und die Frontkamera ordnungsgemäß • funktionieren. Prüfvorgang: • Tippe auf die Kamerataste, um die hintere Kamera und die Frontkamera zu testen. Das aufgenommene Bild wird angezeigt, um die Qualität der Bilder zu überprüfen. Bereitgestellte Informationen •...
Seite 18 Qualitätstest Mikrofon Funktion: Überprüft, ob das Mikrofon ordnungsgemäß funktioniert. • Prüfvorgang: • 1) Tippe auf Aufnehmen und sage etwas für die Aufnahme. 2) Wenn die Aufnahme beendet ist, tippe auf Abspielen und wähle eine Schaltfläche entsprechend der Frage. Bereitgestellte Informationen •...
Seite 19 Qualitätstest Standortgenauigkeit Funktion: Überprüft, ob die Standortgenauigkeit • ordnungsgemäß funktioniert. Prüfvorgang: • Tippe auf Starten. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ FAQ: Zeigt häufig gestellte Fragen an. Die Ergebnisse sind möglicherweise genauer, wenn du den Test draußen durchführst.
Seite 20 Qualitätstest Bluetooth® Zweck: Prüft, ob Bluetooth nach anderen • Bluetooth-Geräten suchen kann. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ FAQ: Zeigt häufig gestellte Fragen an. Die Bluetooth-Funktion muss aktiviert sein, um diese Funktion zu testen. Fingerabdruckerkennung Zweck: Prüft, ob der Fingerabdrucksensor funktioniert.
Seite 21 Qualitätstest Gesichtserkennung Zweck: Prüft, ob der Sensor für die Gesichtserkennung • funktioniert. Prüfvorgang: • Sieh auf den Bildschirm. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ FAQ: Zeigt häufig gestellte Fragen an. Dein Gesicht muss registriert sein, um diese Funktion zu testen.
Seite 22 Qualitätstest S Pen Zweck: Prüft, ob der S Pen in allen Bereichen des Touchscreens erkannt wird. • Prüfvorgang: • 1) Tippe mit dem S Pen alle Rechtecke auf dem Bildschirm an. Die angetippten oder gezogenen Rechtecke werden blau. 2) Halte den S Pen über den Bildschirm und bewege ihn von A nach B. Der blaue Kreis bewegt sich mit dem S Pen mit.
Seite 23 Ladegerät ordnungsgemäß erkennt. Prüfvorgang: • Schließe ein Ladegerät an das Gerät an. Bereitgestellte Informationen • ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ Ladegeschwindigkeit: Zeigt die Ladegeschwindigkeit entsprechend dem angeschlossenen Ladegerät an. Verwende nur von Samsung zugelassene Ladegeräte.
Seite 24 ‒ Status: Zeigt an, ob die Funktion normal funktioniert. ‒ Ladegeschwindigkeit: Zeigt die Ladegeschwindigkeit der induktiven Ladestation an, auf die du dein Gerät gelegt hast. Verwende nur von Samsung zugelassene induktive Ladestationen. Akkustatus Funktion: Überprüft die Akkuwerte und Analyse. •...
Seite 25 Leistung von Komponenten oder Sensoren zu gewährleisten. Wenn die Kalibrierungsergebnisse Fehlfunktionen zeigen, suche für weitere Maßnahmen ein Service-Center von Samsung auf. Bei Fehlfunktionen, die durch deine Reparatur verursacht werden, können zusätzliche Reparaturkosten anfallen. Um nach der Reparatur genaue Kalibrierungen durchzuführen, besuche ein Service-Center von Samsung oder eine Samsung Website, um Kalibrierungsausrüstung zu kaufen, wenn du...
Seite 26 Kalibrierungen Je nach Modell kann das Bildschirmmodul Akkus enthalten. Wenn also das • Bildschirmmodul ausgetauscht wird, müssen auch der Akku ausgewählt und der Akkuzyklus zurückgesetzt werden. Beim Fold wird die Kalibrierung des Touchscreen-Panels sowohl für den Haupt- als auch • für den Cover-Bildschirm durchgeführt.
Seite 27 Kalibrierungen Lies die Datenschutzerklärung und tippe auf Fortsetzen. Wenn du nicht bei deinem Samsung • Account angemeldet bist, wird die Schaltfläche zum Anmelden angezeigt. Wenn du den Link zu unserer vollständigen • Datenschutzerklärung aufrufst, wirst du auf unsere Website geleitet.
Seite 28 Kalibrierungen Prüfe die Berechtigungen und tippe auf Fortsetzen. Wähle das Teil aus, das du ersetzt hast, und tippe auf Weiter. Die erforderlichen Kalibrierungen werden • automatisch durchgeführt. Wenn das Gerät nicht über bestimmte • Komponenten oder Sensoren verfügt, die mit dem ausgetauschten Teil verbunden sind, wird die entsprechende Kalibrierung automatisch übersprungen.
Seite 29 Kalibrierungen Lies die Anweisungen auf dem Bildschirm und tippe auf Starten. Weitere Informationen findest du unter Kalibrierung des optischen Fingerabdrucksensors, Zurücksetzen der Anzahl der Akkuzyklen, Kalibrierung des Annäherungssensors, Kalibrierung des Touchscreen-Panels, Kalibrierung der Lautsprecher, Kalibrierung der Under Display Camera (nur Fold) Kalibrierung des digitalen Hall-Sensors (nur Fold und Flip).
Seite 30 Kalibrierungen Überprüfe die Ergebnisse der einzelnen Kalibrierungspunkte. Abgeschlossen: Die Kalibrierung wurde • normal durchgeführt. Fehlgeschlagen: Die Kalibrierung ist • fehlgeschlagen. Übersprungen: Die Kalibrierung wurde • übersprungen. Tippe auf der Seite mit dem Kalibrierungsergebnissen auf Schließen, um die Anwendung zu schließen. Starte das Gerät neu, um die Kalibrierung abzuschließen.
Seite 31 Kalibrierungen Kalibrierung des optischen Fingerabdrucksensors Wenn der Bildschirm ausgetauscht wird, muss der optische Fingerabdrucksensor kalibriert werden, um eine optimale Leistung des Fingerabdrucksensors für Geräte mit diesem Sensor zu gewährleisten. Die Kalibrierung des optischen Fingerabdrucksensors ist über die App Assistent für Selbstreparatur verfügbar.
Seite 32 Kalibrierungen Überprüfe das Teil und die Kalibrierung und tippe auf Weiter. Lies die Anweisungen auf dem Bildschirm und tippe auf Starten. Die weiße Kalibrierungsbox muss vorbereitet werden, bevor du beginnst. Lege die weiße Kalibrierungsbox auf den Sensorbereich (Umriss am unteren Rand des Bildschirms) und drücke mit dem Finger auf den Gummi.
Seite 33 Kalibrierungen Lege die schwarze Kalibrierungsbox auf den Sensorbereich (Umriss am unteren Rand des Bildschirms) und drücke mit dem Finger auf den Gummi. Tippe auf Weiter und drücke den Gummi so lange, bis die Erfolgsmeldung angezeigt wird. Die schwarze Kalibrierungsbox muss •...
Seite 34 Kalibrierungen Überprüfe das Ergebnis der Kalibrierung. Abgeschlossen wird nur angezeigt, wenn die Kalibrierung erfolgreich abgeschlossen wurde. Falls Abgeschlossen nicht angezeigt wird, versuche die Kalibrierung erneut. Zurücksetzen der Anzahl der Akkuzyklen Die Anzahl der Akkuzyklen muss zurückgesetzt werden, wenn der Akku deines Geräts ausgetauscht wird.
Seite 35 Kalibrierungen Überprüfe das Teil und die Kalibrierung und tippe auf Starten. Tippe auf Starten. Lies die Anweisungen auf dem Bildschirm und tippe auf Scannen, um den QR-Code zu scannen, oder auf Manuelle Eingabe, um die Seriennummer manuell einzugeben.
Seite 36 Kalibrierungen Scanne den QR-Code oder gib die Seriennummer ein, die auf dem Akkupack steht. Das Zurücksetzen beginnt. Überprüfe die Kalibrierungsergebnisse.
Seite 37 Kalibrierungen Kalibrierung des Annäherungssensors Beim Austausch von Bildschirmen, Akkus, dem Glas auf der Rückseite und Ladegerätanschlüssen ist eine Kalibrierung der Annäherungssensoren erforderlich, um sicherzustellen, dass die Annäherungssensoren der damit ausgestatteten Geräte optimiert sind. Die Kalibrierung des Annäherungssensors ist über die App Assistent für Selbstreparatur verfügbar. Einige Inhalte weichen je nach Region, Dienstanbieter, Gerätespezifikationen und Gerätesoftware möglicherweise von deinem Gerät ab.
Seite 38 Kalibrierungen Lies die Anweisungen auf dem Bildschirm und tippe auf Starten. Platziere das Telefon in einem dunklen Raum oder Bereich mit der Oberseite nach unten und drücke dann die Lautstärketaste. Die Kalibrierung wird automatisch durchgeführt. Wenn die Kalibrierung abgeschlossen ist, wird ein Ton abgespielt.
Seite 39 Kalibrierungen Kalibrierung des Touchscreen-Panels Beim Austausch von Bildschirmen ist eine Kalibrierung des Touchscreen-Panels erforderlich, um eine korrekte Toucheingabe zu gewährleisten. Die Kalibrierung des Touchscreen-Panels ist über die App Assistent für Selbstreparatur verfügbar. Beim Fold wird die Kalibrierung des Touchscreen-Panels sowohl für das Haupt- als auch für das Cover-Bildschirm durchgeführt.
Seite 40 Kalibrierungen Lies die Anweisungen auf dem Bildschirm und tippe auf Starten. Die Kalibrierung wird automatisch durchgeführt. Der Bildschirm wird während des Vorgangs weiß. Überprüfe das Kalibrierungsergebnis.
Seite 41 Kalibrierungen Kalibrierung der Lautsprecher Beim Austausch von Lautsprechern müssen diese kalibriert werden, um eine optimale Lautsprecherleistung für die entsprechenden Geräte zu gewährleisten. Die Kalibrierung der Lautsprecher ist über die App Assistent für Selbstreparatur verfügbar. Starte die App Assistent für Selbstreparatur. Wähle das Teil aus, das du ersetzt hast, und tippe auf Weiter.
Seite 42 Kalibrierungen Tippe auf Starten. Die Kalibrierung wird automatisch durchgeführt. Überprüfe das Kalibrierungsergebnis.
Seite 43 Kalibrierungen Kalibrierung der Under Display Camera (nur Fold) Wird der Bildschirm ausgetauscht, muss die Under Display Camera (innere Frontkamera) kalibriert werden, um eine optimale Leistung der Under Display Camera für Geräte, die damit ausgestattet sind, zu gewährleisten. Die Kalibrierung der Under Display Camera ist über die App Assistent für Selbstreparatur verfügbar.
Seite 44 Kalibrierungen Tippe auf Starten. Die Kalibrierung wird automatisch durchgeführt. Überprüfe das Kalibrierungsergebnis.
Seite 45 (der Hauptbildschirm ist ausgeschaltet und der Cover-Bildschirm ist eingeschaltet, wenn das Gerät geöffnet wird), führe die Kalibrierung des digitalen Hall-Sensors anhand der folgenden Schritte durch. Der Startbildschirm (der Bildschirm, auf dem das Samsung- und das Betreiberlogo angezeigt werden) wird normal angezeigt und dann ausgeschaltet, es handelt also sich nicht um einen Hardwarefehler.
Seite 46 Kalibrierungen Starte die App Assistent für Selbstreparatur. Wähle das Teil aus, das du ersetzt hast, und tippe auf Weiter. Überprüfe das Teil und die Kalibrierung und tippe auf Weiter. Tippe auf Starten.
Seite 47 Kalibrierungen Die Kalibrierung wird automatisch durchgeführt. Überprüfe das Kalibrierungsergebnis.
Seite 48 Explosionsdarstellung und Teileliste Explosionsdarstellung und Teileliste Die Zusammensetzung des Produkts kann je nach Land, Region oder Anbieter variieren. Explosionsdarstellung...
Seite 49 Explosionsdarstellung und Teileliste Teileliste Nummer Bezeichnung QBC01 Rückabdeckungsmodul QBR01 Halterung des Ladegerätanschlusses QBR03 Halterung der Frontkamera QBR04 Halterung der hinteren Kamera QCA01 Hintere Kamera QCA02 Frontkamera QCB01 Antennenflexkabel (weiß) QCB02 Antennenflexkabel (blau) QCB03 Antennenflexkabel (schwarz) QCB04 Antennenflexkabel (schwarz) QCR01 Schraube 24530A QFR01 Bildschirm QIF01...
Seite 50 Demontage und Montage Demontage und Montage Werkzeuge für die Demontage und Montage Trage bei der Reparatur von Geräten zu deiner eigenen Sicherheit unbedingt eine Schutzausrüstung. Werkzeug- und Bild Beschreibung Teilecode Schützt vor Unfällen bei der Reparatur Schutzbrille (Schutzausrüstung) Schutzhandschuhe Schützt vor Unfällen bei der Reparatur (ESD-sicher, (Schutzausrüstung) schnittfest)
Seite 51 Demontage und Montage Werkzeug- und Bild Beschreibung Teilecode Schützt vor elektrostatischen Schäden ESD-sichere Matte (empfohlen) Werkzeug für das Entfernen des Steckplatzwerkzeug SIM-Kartenfachs Kreuzschlitz- Werkzeug zum Eindrehen von Schraubendreher Kreuzschlitzschrauben Werkzeug für die Demontage des Stocher zum Öffnen Bildschirms und anderer Teile Werkzeug für die Demontage des Werkzeug zum Öffnen Anschlusses und anderer Teile...
Seite 52 Demontage und Montage Werkzeug- und Bild Beschreibung Teilecode Werkzeug zur Handhabung von Anschlüssen, Kabeln und anderen Teilen Verwende Pinzetten aus • Kunststoff oder Gummi, ESD-sichere Pinzette da bei der Verwendung und Metallpinzette spitzer Pinzetten Teile oder mit runder Spitze Komponenten beschädigt werden können.
Seite 53 Demontage und Montage Befestigungsmittel (Klebstoffe und Materialien) für die Montage Die Zusammensetzung der Befestigungsmittel kann je nach Reparaturteil, Land, Region oder Anbieter variieren. Element Menge Bild Beschreibung Klebeband für Doppelseitiges Klebeband, Bildschirm (oben) das zum Befestigen des Bildschirms oben an der Halterung angebracht wird GH81-24537A Klebeband für...
Seite 54 Demontage und Montage Element Menge Bild Beschreibung Schrauben für Lautsprecher (16 Stück) Schrauben für Hauptplatine (2 Stück) Schraube 24530A Schrauben für Ladegerätanschluss (4 Stück) GH81-24530A Schrauben für die hintere Kamera (5 Stück) Schrauben für die Frontkamera (6 Stück) Schrauben für Schraube 24530A Kopfhörerbuchse (2 Stück) Schrauben für den SIM-Kartensteckplatz GH81-24530A (3 Stück)
Seite 55 Demontage und Montage Element Menge Bild Beschreibung Klebeband für Flachbandkabel Doppelseitiges Klebeband, des oberen das am Flachbandkabel des rechten oberen rechten Lautsprechers Lautsprechers befestigt wird GH81-24541A Klebeband für Flachbandkabel Doppelseitiges Klebeband, des unteren das am Flachbandkabel rechten des unteren rechten Lautsprechers Lautsprechers befestigt wird GH81-24542A...
Seite 56 Demontage und Montage Demontage zum Austausch von Komponenten Vor der Demontage: Ziehe den Netzstecker und schalte das Gerät aus, bevor du es auseinandernimmst. • Entferne den SIM-Kartenhalter aus dem Gerät. • Trage ein antistatisches Handgelenkband und verbinde es mit der geerdeten ESD-sicheren •...
Seite 57 Demontage und Montage Entfernen des SIM-Kartenfachs Bereite alle notwendigen Ersatzteile, Werkzeuge und das Gerät für die Reparatur vor.
Seite 58 Demontage und Montage Stecke das Steckplatzwerkzeug in die Öffnung am SIM-Kartenfach, um es zu lösen, und ziehe das Fach vorsichtig aus dem Einschub. Nachdem du die Demontage beendet hast, findest du unter Montage des SIM-Kartenfachs Informationen zum erneuten Zusammenbauen des Geräts.
Seite 59 Demontage und Montage Entfernen von Tasten Die Tasten sind bereits im Rückabdeckungsmodul enthalten. Tausche sie nur aus, wenn sie repariert werden müssen. Drücke mit den Fingern leicht auf ein Ende der Lautstärketaste, sodass das andere Ende hervortritt. Hebe die hervorstehende Taste vorsichtig mit der Pinzette an der Spitze an, bis du sie mit den Fingern greifen kannst.
Seite 60 Demontage und Montage Greife die Lautstärketaste mit den Fingern und ziehe sie vorsichtig aus dem Gerät heraus. Drücke mit den Fingern leicht auf ein Ende der Funktionstaste, sodass das andere Ende hervortritt. Hebe die hervorstehende Taste vorsichtig mit der Pinzette an der Spitze an, bis du sie mit den Fingern greifen kannst.
Seite 61 Demontage und Montage Greife die Funktionstaste mit den Fingern und ziehe sie vorsichtig aus dem Gerät heraus. Nachdem du die Demontage beendet hast, findest du unter Tastenmontage Informationen zum erneuten Zusammenbauen des Geräts.
Seite 62 Demontage und Montage Entfernen des Bildschirms Beim Abnehmen des Bildschirms muss das Gerät fest auf einer flachen Oberfläche aufliegen. Erhitze die mikrowellengeeignete Heiztasche und lege sie 3 Minuten lang auf die linke Kante des Bildschirms. Das Gerät oder der Akku kann durch Hitze beschädigt werden. •...
Seite 63 Demontage und Montage Setze den Saugnapf an der Mitte der linken Kante des Bildschirms an und hebe ihn an während du ihn mit dem Stocher zum Öffnen abtrennst. Achte bei der Verwendung von Saugnäpfen mit teilbarem Griff darauf, dass du dich nicht verletzt, da der Griff während der Verwendung geteilt sein kann.
Seite 64 Demontage und Montage Schiebe den Stocher zum Öffnen entlang der linken Kante hin und her, um das Klebeband zu durchtrennen. Lass den Stocher zum Öffnen mittig in der linken Kante stecken, um zu verhindern, dass sich der Kleber wieder verschließt. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 65 Demontage und Montage Erhitze die mikrowellengeeignete Heiztasche zusätzlich und lege sie 3 Minuten lang auf die obere Kante des Bildschirms. Setze den Saugnapf linksseitig an der oberen Kante des Bildschirms an, hebe ihn nach oben und führe dann den Stocher zum Öffnen in die Lücke an der oberen linken Kante ein. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 66 Demontage und Montage Schiebe den Stocher zum Öffnen entlang der oberen linken Kante hin und her, um den Klebstoff zu durchtrennen. Lass den Stocher zum Öffnen in der oberen linken Kante stecken, um zu verhindern, dass sich der Kleber wieder verschließt. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 67 Demontage und Montage Schiebe den Stocher zum Öffnen entlang der oberen rechten Kante hin und her, um den Klebstoff zu durchtrennen. Lass den Stocher zum Öffnen in der oberen rechten Kante stecken, um zu verhindern, dass sich der Kleber wieder verschließt. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 68 Demontage und Montage Erhitze die mikrowellengeeignete Heiztasche zusätzlich und lege sie 3 Minuten lang auf die rechte Kante des Bildschirms. Setze den Saugnapf mittig an der rechten Kante des Bildschirms an und hebe ihn an während du ihn mit dem Stocher zum Öffnen abtrennst. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 69 Demontage und Montage Schiebe den Stocher zum Öffnen entlang der rechten Kante hin und her, um den Klebstoff zu durchtrennen. Lass den Stocher zum Öffnen mittig in der rechten Kante stecken, um zu verhindern, dass sich der Kleber wieder verschließt. Sei vorsichtig, da der Bildschirm durch übermäßige Kraftanwendung beschädigt werden •...
Seite 70 Demontage und Montage Erhitze die mikrowellengeeignete Heiztasche zusätzlich und lege sie 3 Minuten lang auf die untere Kante des Bildschirms. Setze den Saugnapf rechtsseitig an der unteren Kante des Bildschirms an, hebe ihn nach oben und führe dann den Stocher zum Öffnen in die Lücke an der unteren rechten Kante ein. Achte darauf, den Stocher zum Öffnen nicht zu tief einzuführen, da sonst die internen Schaltkreise beschädigt werden könnten, was zu Problemen wie einem abnormalen Betrieb des Bildschirms führen könnte.
Seite 71 Demontage und Montage Schiebe den Stocher zum Öffnen entlang der unteren rechten Kante hin und her, um den Klebstoff zu durchtrennen. Lass den Stocher zum Öffnen in der unteren rechten Kante stecken, um zu verhindern, dass sich der Kleber wieder verschließt. Führe den Stocher zum Öffnen nicht mehr als 1 mm ein, andernfalls könnten interne •...
Seite 72 Demontage und Montage Setze den Saugnapf linksseitig an der unteren Kante des Bildschirms an, hebe ihn nach oben und führe dann den Stocher zum Öffnen in die Lücke an der unteren linken Kante ein. Achte darauf, den Stocher zum Öffnen nicht zu tief einzuführen, da sonst die internen Schaltkreise beschädigt werden könnten, was zu Problemen wie einem abnormalen Betrieb des Bildschirms führen könnte.
Seite 73 Demontage und Montage Hebe den Bildschirm langsam an und trenne ihn vorsichtig ab. Entferne die 2 Schrauben an der Metallplatte des Bildschirmanschlusses mit einem Kreuzschlitz-Schraubendreher, bevor du den Bildschirm komplett abnimmst. Achte darauf, die Kabel und umliegende Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 74 Demontage und Montage Entferne mit der Pinzette die Metallplatte des Bildschirmanschlusses vom Rückabdeckungsmodul. Achte darauf, die Kabel und den Anschluss nicht zu beschädigen.
Seite 75 Demontage und Montage Trenne mit dem Stocher zum Öffnen den Flexkabelanschluss. Der Anschluss muss getrennt werden, bevor der Bildschirm vollständig entfernt wird. • Achte beim Trennen des Anschlusses darauf, die Kabel nicht zu beschädigen. •...
Seite 76 Demontage und Montage Hebe den Bildschirm vorsichtig an und trenne ihn vollständig vom Rückabdeckungsmodul.
Seite 77 Demontage und Montage Entferne mit einer Pinzette und den Fingern alle Klebebänder ( ) von den Rändern und der Innenseite des Bildschirms. Entferne alle Klebebandrückstände ( ) auf dem Bildschirm, bevor du das Gerät wieder • zusammenbaust. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. •...
Seite 78 Demontage und Montage Nachdem du die Demontage beendet hast, findest du unter Montage des Bildschirms Informationen zum erneuten Zusammenbauen des Geräts.
Seite 79 Demontage und Montage Entfernen des Ladegerätanschlusses Trenne mit dem Stocher zum Öffnen den Akkuanschluss von der Hauptplatine. Trenne zu deiner eigenen Sicherheit zuerst den Akkuanschluss. • Achte darauf, den Akku nicht zu beschädigen. • Entferne die 4 Schrauben am Ladegerätanschluss mit einem Kreuzschlitz-Schraubendreher. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 80 Demontage und Montage Hebe die Halterung des Ladegerätanschlusses langsam mit der Pinzette an und trenne sie vollständig vom Rückabdeckungsmodul. Achte darauf, den Ladegerätanschluss, die Kabel, die Halterung und die benachbarten Komponenten nicht zu beschädigen.
Seite 81 Demontage und Montage Trenne mit dem Stocher zum Öffnen den Flexkabelanschluss vom Ladegerätanschluss. Achte darauf, die Kabel und umliegende Komponenten nicht zu beschädigen.
Seite 82 Demontage und Montage Hebe den Ladegerätanschluss langsam mit der Pinzette an und trenne ihn vollständig vom Rückabdeckungsmodul. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. Nachdem du die Demontage beendet hast, findest du unter Montage des Ladegerätanschlusses Informationen zum erneuten Zusammenbauen des Geräts.
Seite 83 Demontage und Montage Entfernen der Kamera Entferne die 5 Schrauben an der Halterung der hinteren Kamera, die 6 Schrauben an der Halterung der Frontkamera und die Schraube an der oberen Metallplatte des Flachbandkabels mit einem Kreuzschlitz-Schraubendreher. Achte darauf, die Halterung und umliegende Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 84 Demontage und Montage Entferne die obere Metallplatte des Flachbandkabels mit der Pinzette.
Seite 85 Demontage und Montage Entferne das Klebeband an der Halterung der hinteren Kamera und der Frontkamera mit der Pinzette.
Seite 86 Demontage und Montage Entferne die Halterung der Frontkamera mithilfe der Pinzette. Achte darauf, die Halterung nicht zu beschädigen.
Seite 87 Demontage und Montage Entferne die Halterung der hinteren Kamera mithilfe der Pinzette. Achte darauf, die Halterung nicht zu beschädigen.
Seite 88 Demontage und Montage Trenne mit der Pinzette und dem Stocher zum Öffnen vorsichtig alle Anschlüsse und den Koaxialkabelanschluss (rot) von der Hauptplatine.
Seite 89 Demontage und Montage...
Seite 90 Demontage und Montage Entferne mit der Pinzette oder den Fingern vorsichtig die hintere Kamera. Lege sie mit dem Objektiv nach oben ab. Achte darauf, das Kameraobjektiv dabei nicht zu berühren. • Achte darauf, die Kamera und umliegende Komponenten nicht zu beschädigen. •...
Seite 91 Demontage und Montage Entferne mit der Pinzette oder den Fingern vorsichtig die Frontkamera. Lege sie mit dem Objektiv nach oben ab. Achte darauf, das Kameraobjektiv dabei nicht zu berühren. • Achte darauf, die Kamera und umliegende Komponenten nicht zu beschädigen. •...
Seite 92 Entfernen der Hauptplatine Die Hauptplatine kann nur in einer autorisierten Reparaturwerkstatt ausgetauscht werden. Wenn die Hauptplatine defekt ist, wende dich für weitere Anweisungen an Samsung. Trenne mit einer Pinzette oder den Fingern die Hauptplatine vom Rückabdeckungsmodul. Achte darauf, den Akku nicht zu beschädigen.
Seite 93 Demontage und Montage Hebe bei 5G- oder LTE-Geräten die zusätzlichen 2 Koaxialkabel (weiß/schwarz) vorsichtig an, bevor du die Hauptplatine vollständig abtrennst. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Hauptplatine, die Kabel und die benachbarten Komponenten nicht zu beschädigen. Die Koaxialkabel sind nur für die 5G- oder LTE-Geräte verfügbar. •...
Seite 94 Demontage und Montage Trenne die Hauptplatine mit der Pinzette vollständig ab. Achte darauf, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen. Die Kabel und Anschlüsse können je nach Land, Region oder Spezifikationen variieren. Nachdem du die Demontage beendet hast, findest du unter Montage der Hauptplatine Informationen zum erneuten Zusammenbauen des Geräts.
Seite 95 Demontage und Montage Entfernen des Lautsprechers Entferne die 16 Schrauben an den Lautsprechermodulen mit einem Kreuzschlitz-Schraubendreher. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 96 Demontage und Montage Trenne das Koaxialkabel (rot) des Lautsprechermoduls vorsichtig vom Rückabdeckungsmodul.
Seite 97 Demontage und Montage Greife unter das Lautsprechermodul und nimm es vorsichtig vom Rückabdeckungsmodul ab. Entferne das Kabel (rot) zusammen mit dem Lautsprechermodul. Achte darauf, den Lautsprecher und das Kabel nicht zu beschädigen.
Seite 98 Demontage und Montage Trenne das Flachbandkabel des Lautsprechermoduls vorsichtig mit der Pinzette. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 99 Demontage und Montage Greife unter das Lautsprechermodul und nimm es vorsichtig vom Rückabdeckungsmodul ab. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 100 Demontage und Montage Entferne mit der Pinzette das Klebeband vom Flachbandkabel. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen. Trenne das Flachbandkabel des Lautsprechermoduls vorsichtig mit der Pinzette. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 101 Demontage und Montage Greife unter das Lautsprechermodul und nimm es vorsichtig vom Rückabdeckungsmodul ab. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 102 Demontage und Montage Entferne mit der Pinzette das Klebeband vom Flachbandkabel. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen. Trenne das Flachbandkabel des Lautsprechermoduls vorsichtig mit der Pinzette. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 103 Demontage und Montage Greife unter das Lautsprechermodul und nimm es vorsichtig vom Rückabdeckungsmodul ab. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen.
Seite 104 Demontage und Montage Entferne mit der Pinzette das Klebeband vom Flachbandkabel. Achte darauf, den Lautsprecher und das Flachbandkabel nicht zu beschädigen. Nachdem du die Demontage beendet hast, findest du unter Montage des Lautsprechers Informationen zum erneuten Zusammenbauen des Geräts.
Seite 105 Demontage und Montage Entfernen des SIM-Kartensteckplatzes Entferne die Schraube in der unteren Metallplatte des Flachbandkabels mit einem Kreuzschlitz-Schraubendreher. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 106 Demontage und Montage Entferne die untere Metallplatte des Flachbandkabels mit der Pinzette. Achte darauf, das Kabel und die umliegenden Komponenten nicht zu beschädigen.
Seite 107 Demontage und Montage Trenne mit dem Stocher zum Öffnen den Flachbandkabelanschluss vom SIM-Kartensteckplatz. Achte darauf, das Kabel und die umliegenden Komponenten nicht zu beschädigen.
Seite 108 Demontage und Montage Entferne das Flachbandkabel mit einer Pinzette oder den Fingern vom Rückabdeckungsmodul. Achte darauf, die benachbarten Komponenten nicht zu beschädigen.
Seite 109 Demontage und Montage Greife unter den SIM-Kartensteckplatz und trenne ihn langsam und vorsichtig ab. Achte darauf, die benachbarten Komponenten nicht zu beschädigen. Nachdem du die Demontage beendet hast, findest du unter Montage des SIM-Kartensteckplatzes Informationen zum erneuten Zusammenbauen des Geräts.
Seite 110 Demontage und Montage Entfernen der Kopfhörerbuchse Entferne die 2 Schrauben am Kopfhörerbuchsenmodul mit einem Kreuzschlitz-Schraubendreher. Achte darauf, die Kopfhörerbuchse und die umliegenden Komponenten nicht zu beschädigen. Überprüfe die Anzahl der entfernten Schrauben und bewahre sie sorgfältig auf, um sicherzustellen, dass beim Zusammenbau keine losen Schrauben im Gerät zurückbleiben.
Seite 111 Demontage und Montage Trenne das Flachbandkabel des Kopfhörerbuchsenmoduls vorsichtig mit der Pinzette. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kopfhörerbuchse und das Flachbandkabel nicht zu beschädigen.
Seite 112 Demontage und Montage Greife unter das Kopfhörerbuchsenmodul und nimm es langsam vom Rückabdeckungsmodul Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kopfhörerbuchse und das Flachbandkabel nicht zu beschädigen.
Seite 113 Demontage und Montage Entferne das Flachbandkabel, das am Kopfhörerbuchsenmodul angebracht ist. Achte darauf, die Kopfhörerbuchse und das Flachbandkabel nicht zu beschädigen. Nachdem du die Demontage beendet hast, findest du unter Montage der Kopfhörerbuchse Informationen zum erneuten Zusammenbauen des Geräts.
Seite 114 Demontage und Montage Rückabdeckungsmodul Das Rückabdeckungsmodul besteht aus der Rückabdeckung, der Metallhalterung und dem Akku. Da die Komponenten miteinander verbunden sind, können sie nicht getrennt werden.
Seite 115 Demontage und Montage Wiederzusammenbau beim Austausch von Komponenten Vor dem Wiederzusammenbau: Entferne die Klebebandreste vollständig. • Bereite alle vorhandenen Schrauben des Geräts und Klebebänder vor. • Trage ein antistatisches Handgelenkband und verbinde es mit der geerdeten ESD-sicheren • Matte. Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, •...
Seite 116 Demontage und Montage Montage der Kopfhörerbuchse Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Entferne mit der Pinzette die durchsichtige Folie vom Klebeband der neuen Kopfhörerbuchse und klebe es auf das Flachbandkabel der Kopfhörerbuchse. Achte darauf, die Kopfhörerbuchse und das Flachbandkabel nicht zu beschädigen.
Seite 117 Demontage und Montage Setze das Kopfhörerbuchsenmodul mit der Pinzette und den Fingern in die korrekte Position im Rückabdeckungsmodul ein und drücke es mit den Fingern sanft an. Achte darauf, die Kopfhörerbuchse und das Flachbandkabel nicht zu beschädigen.
Seite 118 Demontage und Montage Montage des SIM-Kartensteckplatzes Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Setze das SIM-Kartensteckplatzmodul mit der Pinzette oder den Fingern in die korrekte Position im Rückabdeckungsmodul ein und drücke es mit den Fingern sanft an. Achte darauf, die benachbarten Komponenten nicht zu beschädigen.
Seite 119 Demontage und Montage Schließe das Flachbandkabel am Rückabdeckungsmodul an. Achte darauf, die benachbarten Komponenten nicht zu beschädigen.
Seite 120 Demontage und Montage Verbinde den Anschluss des Flachbandkabels mit dem SIM-Kartensteckplatz. Achte darauf, das Kabel und die umliegenden Komponenten nicht zu beschädigen.
Seite 121 Demontage und Montage Bringe die untere Metallplatte des Flachbandkabels mit der Pinzette an. Achte darauf, das Kabel und die umliegenden Komponenten nicht zu beschädigen.
Seite 122 Demontage und Montage Setze die Schraube 24530A (1 Stück) in die untere Metallplatte des Flachbandkabels ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Achte darauf, die benachbarten Komponenten nicht zu beschädigen.
Seite 123 Demontage und Montage Montage des Lautsprechers Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Bereite das Lautsprechermodul für die Montage und das neue Klebeband (1 Stück) vor, das am Lautsprechermodul angebracht werden soll. Entferne mit der Pinzette die Trennfolie vom Klebeband am Flachbandkabel des Lautsprechers und klebe das Band auf das Flachbandkabel des Lautsprechermoduls.
Seite 124 Demontage und Montage Entferne die Trennfolie vom Klebeband am Flachbandkabel.
Seite 125 Demontage und Montage Setze das Lautsprechermodul mit der Pinzette an die richtige Position des Rückabdeckungsmoduls und drücke dann sanft und gleichmäßig auf das Lautsprechermodul und dessen Flachbandkabel, sodass das Lautsprechermodul vollständig montiert werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kabel, das Lautsprechermodul und die umliegenden Komponenten nicht zu beschädigen.
Seite 126 Demontage und Montage Bereite das Lautsprechermodul für die Montage und das neue Klebeband (1 Stück) vor, das am Lautsprechermodul angebracht werden soll. Entferne mit der Pinzette die Trennfolie vom Klebeband am Flachbandkabel des Lautsprechers und klebe das Band auf das Flachbandkabel des Lautsprechermoduls.
Seite 127 Demontage und Montage Entferne die Trennfolie vom Klebeband am Flachbandkabel.
Seite 128 Demontage und Montage Setze das Lautsprechermodul mit der Pinzette an die richtige Position des Rückabdeckungsmoduls und drücke dann sanft und gleichmäßig auf das Lautsprechermodul und dessen Flachbandkabel, sodass das Lautsprechermodul vollständig montiert werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kabel, das Lautsprechermodul und die umliegenden Komponenten nicht zu beschädigen.
Seite 129 Demontage und Montage Bereite das Lautsprechermodul für die Montage und das neue Klebeband (1 Stück) vor, das am Lautsprechermodul angebracht werden soll. Entferne mit der Pinzette die Trennfolie vom Klebeband am Flachbandkabel des Lautsprechers und klebe das Band auf das Flachbandkabel des Lautsprechermoduls.
Seite 130 Demontage und Montage Entferne die Trennfolie vom Klebeband am Flachbandkabel.
Seite 131 Demontage und Montage Setze das Lautsprechermodul mit der Pinzette an die richtige Position des Rückabdeckungsmoduls und drücke dann sanft und gleichmäßig auf das Lautsprechermodul und dessen Flachbandkabel, sodass das Lautsprechermodul vollständig montiert werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kabel, das Lautsprechermodul und die umliegenden Komponenten nicht zu beschädigen.
Seite 132 Demontage und Montage Bereite das Lautsprechermodul für die Montage vor.
Seite 133 Demontage und Montage Setze das Lautsprechermodul mit der Pinzette an die richtige Position des Rückabdeckungsmoduls und drücke dann sanft und gleichmäßig auf das Lautsprechermodul, sodass das Lautsprechermodul vollständig montiert werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kabel, das Lautsprechermodul und die umliegenden Komponenten nicht zu beschädigen.
Seite 134 Demontage und Montage Schließe das Koaxialkabel (rot) vorsichtig am Rückabdeckungsmodul an. Achte darauf, die Kabel und das Lautsprechermodul nicht zu beschädigen.
Seite 135 Demontage und Montage Setze die Schrauben 24530A (16 Stück) an den 16 verschiedenen Punkten der Lautsprechermodule ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Achte darauf, die Lautsprechermodule und die umliegenden Komponenten nicht zu beschädigen.
Seite 136 Demontage und Montage Montage der Hauptplatine Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Setze die Hauptplatine an der richtigen Position im Rückabdeckungsmodul ein und drücke sie leicht an. Achte darauf, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen. Die Kabel und Anschlüsse können je nach Land, Region oder Spezifikationen variieren.
Seite 137 Demontage und Montage Schließe bei 5G- oder LTE-Geräten zusätzlich die 2 Koaxialkabel (weiß/schwarz) am Rückabdeckungsmodul an, bevor du die Hauptplatine komplett montierst. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Hauptplatine, die Kabel und die benachbarten Komponenten nicht zu beschädigen. Die Koaxialkabel sind nur für die 5G- oder LTE-Geräte verfügbar. •...
Seite 138 Demontage und Montage Drücke sanft und gleichmäßig auf die Hauptplatine, damit sie richtig sitzt. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Hauptplatine, die Kabel und die benachbarten Komponenten nicht zu beschädigen.
Seite 139 Demontage und Montage Montage der Kamera Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Setze die Frontkamera mit der Pinzette oder den Fingern so in die Aussparung für die Kamera ein, dass das Objektiv nach oben zeigt, und setze die Frontkamera vorsichtig ein. Sei vorsichtig, um das Kameraobjektiv nicht zu beschädigen.
Seite 140 Demontage und Montage Setze die hintere Kamera mit der Pinzette oder den Fingern so in die Aussparung für die Kamera ein, dass das Objektiv nach hinten zeigt, und setze die hintere Kamera vorsichtig ein. Achte darauf, das Kameraobjektiv nicht zu beschädigen. •...
Seite 141 Demontage und Montage Schließe mit der Pinzette oder den Fingern alle Anschlüsse und den Koaxialkabelanschluss (rot) vorsichtig an der Hauptplatine an. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 142 Demontage und Montage Setze die Halterung der hinteren Kamera mit der Pinzette auf die Hauptplatine und drücke sie sanft und gleichmäßig nach unten, damit die Halterung vollständig befestigt werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kamera, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 143 Demontage und Montage Setze die Halterung der Frontkamera mit der Pinzette auf die Hauptplatine und drücke sie sanft und gleichmäßig nach unten, damit die Halterung vollständig befestigt werden kann. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kamera, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 144 Demontage und Montage Bringe die obere Metallplatte des Flachbandkabels mit der Pinzette an. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 145 Demontage und Montage Entferne mit der Pinzette die Schutzfolie des neuen Frontkamera-Klebebands und bringe es an der Halterung der Frontkamera an. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kamera, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 146 Demontage und Montage Drücke das Klebeband sanft an, um einen festen Halt zu gewährleisten.
Seite 147 Demontage und Montage Entferne mit der Pinzette die Schutzfolie des neuen Klebebands der hinteren Kamera und bringe es an der Halterung der hinteren Kamera an. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, die Kamera, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 148 Demontage und Montage Drücke das Klebeband sanft an, um einen festen Halt zu gewährleisten. Setze die Schrauben 24530A (11 Stück) an den 5 verschiedenen Stellen der hinteren Kamerahalterung und an den 6 verschiedenen Stellen der Frontkamerahalterung ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Setze dann die Schraube 24530A (1 Stück) in die obere Metallplatte des Flachbandkabels ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Achte darauf, die Hauptplatine und die benachbarten Komponenten nicht zu beschädigen.
Seite 149 Demontage und Montage Montage des Ladegerätanschlusses Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Setze den Ladegerätanschluss mit der Pinzette an die richtige Position des Rückabdeckungsmoduls und drücke dann sanft und gleichmäßig darauf, sodass der Ladegerätanschluss fest sitzt.
Seite 150 Demontage und Montage Schließe den Kabelanschluss am Ladegerätanschluss an. Achte darauf, die Kabel und umliegende Komponenten nicht zu beschädigen.
Seite 151 Demontage und Montage Bringe die Halterung des Ladegerätanschlusses an der Rückabdeckung an. Achte darauf, die Halterung nicht zu beschädigen.
Seite 152 Demontage und Montage Setze die Schrauben 24530A (4 Stück) an den 4 verschiedenen Stellen der Halterung des Ladegerätanschlusses ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Achte darauf, den Ladegerätanschluss und die benachbarten Komponenten nicht zu beschädigen. Verbinde den Anschluss des Akkus mit der Hauptplatine. Achte darauf, den Akku nicht zu beschädigen. Achte darauf, den Akkuanschluss und die benachbarten Komponenten nicht zu beschädigen.
Seite 153 Demontage und Montage Prüfe behutsam mit den Fingern, ob sich im Inneren des Geräts Schrauben oder andere Fremdkörper befinden (Akku, Hauptplatine, Kabel usw.). Schüttle das Gerät leicht mit der Rückseite nach unten, um eventuell verbliebene Schrauben zu entfernen.
Seite 154 Demontage und Montage Montage des Bildschirms Wenn Schrauben im Gerät zurückbleiben, können interne Komponenten, z. B. der Akku, beschädigt werden. Achte beim Zusammenbau besonders darauf, dass keine losen Schrauben im Gerät zurückbleiben. Vergewissere dich vor dem Anbringen des Bildschirms unbedingt, dass sich keine Schrauben, sonstige Teile oder andere Fremdkörper im Inneren des Geräts befinden (zwischen Akku, Hauptplatine usw.).
Seite 155 Demontage und Montage Drücke das Klebeband mit den Fingern sanft an, um einen festen Halt zu gewährleisten. Entferne die Schutzfolie des neuen Klebebands, richte es genau an der rechten Kante des Geräts aus und befestige es dann mit den Fingern oder einer Pinzette. Drücke das Klebeband mit den Fingern sanft an, um einen festen Halt zu gewährleisten.
Seite 156 Demontage und Montage Entferne die Schutzfolie des neuen Klebebands, richte es genau an der linken Kante des Geräts aus und befestige es dann mit den Fingern oder einer Pinzette. Drücke das Klebeband mit den Fingern sanft an, um einen festen Halt zu gewährleisten.
Seite 157 Demontage und Montage Entferne die Trennfolien von allen Kanten des Geräts, während du den Griff der Trennfolie festhältst. Wenn du die äußeren Trennfolien entfernst, kannst du die inneren Trennfolien überprüfen und sie vorerst noch angebracht lassen.
Seite 158 Demontage und Montage...
Seite 159 Demontage und Montage Lass die Innenseite des Bildschirms sichtbar und schließe den Flexkabelanschluss an. Denk daran, die Anschlüsse zu verbinden. • Achte darauf, die Kabel nicht zu beschädigen. • Drücke mit den Fingern sanft auf den Anschluss.
Seite 160 Demontage und Montage Bringe die Metallplatte des Bildschirmanschlusses am Rückabdeckungsmodul an und drücke sie mit den Fingern leicht an. Achte darauf, das Kabel und den Anschluss nicht zu beschädigen.
Seite 161 Demontage und Montage Setze die Schrauben 24530A (2 Stück) an den 2 verschiedenen Punkten der Metallplatte ein und ziehe sie mit einem Kreuzschlitz-Schraubendreher fest. Achte darauf, die Kabel und die umliegenden Komponenten nicht zu beschädigen...
Seite 162 Demontage und Montage Bevor du den Bildschirm vollständig anbringst, entferne alle verbleibenden Trennfolien von den Rändern.
Seite 163 Demontage und Montage...
Seite 164 Demontage und Montage Dreh den Bildschirm langsam in seine ursprüngliche Lage zurück und befestige ihn am Rückabdeckungsmodul. Achte darauf, die Kabel und Anschlüsse nicht zu beschädigen.
Seite 165 Demontage und Montage Bringe den Bildschirm an und drücke die Kanten des Bildschirms gleichmäßig an, damit er richtig sitzt. Überprüfe die Lücke zwischen dem Bildschirm und dem Rückabdeckungsmodul. Wenn du eine Lücke spürst, entferne den Bildschirm und bringe ihn erneut an. Es können sich Fremdkörper im Inneren des Geräts befinden.
Seite 166 Demontage und Montage Tastenmontage Die Tasten sind bereits im Rückabdeckungsmodul enthalten. Tausche sie nur aus, wenn sie repariert werden müssen. Entferne die Schutzfolie von der neuen Lautstärketaste. Greife die Lautstärketaste mit den Fingern und setze sie vorsichtig in den Steckplatz ein. Achte darauf, die Tasten und das Gerät nicht zu beschädigen.
Seite 167 Demontage und Montage Entferne die Schutzfolie von der neuen Funktionstaste. Greife die Funktionstaste mit den Fingern und setze sie vorsichtig in den Steckplatz ein. Achte darauf, die Tasten und das Gerät nicht zu beschädigen. • Achte darauf, die Funktionstaste nicht in der falschen Ausrichtung einzusetzen. •...
Seite 168 • für Selbstreparatur, ob die Teile oder Sensoren im Gerät ordnungsgemäß funktionieren. Weitere Informationen findest du unter Kalibrierungen. Suche ein Service-Center von Samsung auf, wenn die Kalibrierungsergebnisse auf • Probleme hinweisen. Es können jedoch zusätzliche Kosten anfallen, wenn das Gerät...
Seite 169 Dieses Handbuch ist Eigentum von Samsung Electronics Co., Ltd. Jede unbefugte Verwendung des Handbuchs kann nach geltendem internationalen und/oder nationalen Recht geahndet werden. © Samsung Electronics Co., Ltd.

Diese Anleitung auch für:

Sm-x216b

Samsung SM-X210 Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Samsung SM-X210

Inhaltszusammenfassung für Samsung SM-X210

Diese Anleitung auch für:
