Inhaltszusammenfassung für Schabus FDS 200

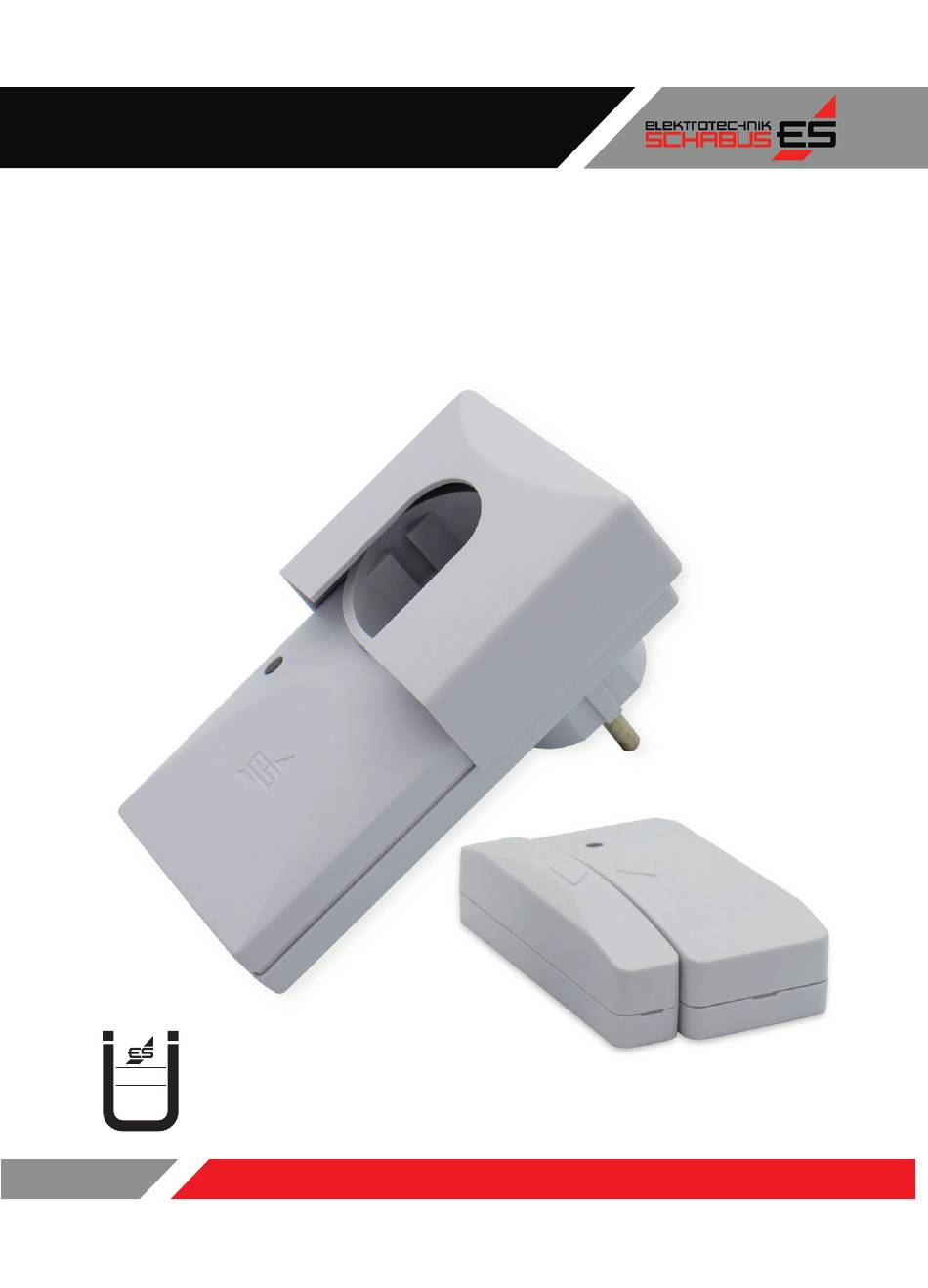

- Seite 1 BETRIEBSANLEITUNG Funk-Abluftsteuerung FDS 200 Artikelnummer: 300462 TÜV- und DIBt-Zulassung Z-85.2-10 Prüfstelle TÜV SÜD www.elektrotechnik-schabus.de...
- Seite 2 Herzlichen Dank für Ihr Vertrauen! Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewähr- leisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes.
- Seite 3 Überwachung der Fensterposition während des gleichzeitigen Betrie- bes einer raumluftabhängigen Feuerstätte und einer Entlüftungsanlage. Durch den Einsatz der Funk-Abluftsteuerung FDS 200 kann eine Entlüft- ungsanlage, wie z.B. Dunstabzugshaube oder Abluftventilator nur dann benutzt werden, wenn das Fenster geöffnet ist und die erforderliche Zuluft über das Fenster in den Raum nachströmen kann.
- Seite 4 Netzstecker-Siche- Magnet rung Funktion-LED Funktion-LED Sender Die Funk-Abluftsteuerung FDS 200 ist TÜV-geprüft und hat die allgemein bauaufsichtliche Zulassung mit der Nummer Z-85.2-10. Arbeitszyklus: <1:100, max. 1%, duty cycle class 2 Reichweite: bis zu 20 m im Freifeld, für Anwendung innerhalb eines Raumes...
- Seite 5 Montageanleitung Berechnung der Mindestspaltöffnung Ihres Fensters Bevor Sie mit der Montage beginnen, müssen Sie zuerst die Mindestöff- nung des Fensters ermitteln. Die Mindestöffnung richtet sich nach: ꞏ Maximum der Leistung des Abluftgerätes in m³/h ꞏ Größe des zu öffnenden Fensters in m² ꞏ...
- Seite 6 Fensterfl äche in m² in m2 in cm2 2000 3000 4000 5000 6000 7000 8000 Spalt- Maximale zulässige Abluftleistung in m³/h Öfnungsmaß in cm 1009 Fensterfl ügel Abstand Sender max 5 mm Abstand min 20 mm Bei Betrieb der Abluftsteuerung Außenjalousie vollständig öffnen! Magnet...
- Seite 7 9000 10000 11000 12000 13000 14000 15000 1005 1012 1096 1136 1027 1079 1128 1176 1222 1266 1073 1133 1191 1245 1298 1346 1397 an der kurzen Seite des Gehäuses in die kleine Nut und hebeln den De- ckel leicht hoch. Die Befestigungsschrauben können Sie anschließend in den dafür vorgesehenen Schlitzen anbringen.
- Seite 8 Höhe sind. Die Außenjalousie muss bei Betrieb vollständig geöffnet sein, damit die erforderliche Zuluft einströmen kann! Die Funk-Abluftsteuerung FDS 200 darf bei Fenstern mit einer Außenja- lousie, ohne konstruktive oder mechanische Vorrichtung zur Verhinde- rung des vollständigen Schließens, nicht eingesetzt werden.
- Seite 9 Montageorts eine gute und einwandfreie Funkver- bindung. Stecken Sie den Funk-Empfänger in die Steckdose. Sender und Empfänger sind jetzt betriebsbereit. Die LED am Empfänger blinkt zunächst rot. Mit zweima- ligem Öffnen und Schließen des Fensters stellen Sie die Verbindung her. Niemals mehrere Zwischenstecker Funk-Empfänger hinterein- ander stecken.
- Seite 10 Es muss dann mindestens eins der Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Bitte wenden Sie sich mit Angabe der Seriennum- mer direkt an Elektrotechnik Schabus, die Nummer fi nden Sie auf dem Typenschild des Funk-Empfängers oder Senders unter dem Barcodefeld.
-
Seite 11: Konformitätserklärung
Konformitätserklärung Die Konformitätserklärung fi nden Sie unter: www.elektrotechnik-schabus.de Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen: •... - Seite 12 Sie an die Nutzung dieser Systeme. Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie Elektrotechnik Schabus GmbH & +49 (0) 80 36 / 67 49 79 - 0 Co. KG +49 (0) 80 36 / 67 49 79 - 79 Baierbacher Str.
