- Seite 1 BETRIEBSANLEITUNG Funk-Abluftsteuerung FDS 200 Artikelnummer: 300462 TÜV- und DIBt-Zulassung Z-85.2-14 Prüfstelle TÜV SÜD www.elektrotechnik-schabus.de...
- Seite 2 Herzlichen Dank für Ihr Vertrauen! Um eine stets optimale Funktion und Leistungsbereitschaft für das Pro- dukt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetrieb- nahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes.
- Seite 3 Abführung der Abgase der gleichzeitig betriebenen raumluftab- hängigen Feuerstätte muss unabhängig von der Fensterstellung des überwachten Fensters sichergestellt sein. ꞏ Die Funkabluftsteuerung FDS 200 darf bei Fenstern mit einer Außenjal- ousie, ohne konstruktive oder mechanische Vorrichtung zur Verhinder- ung des vollständigen Schließens, nicht eingesetzt werden.

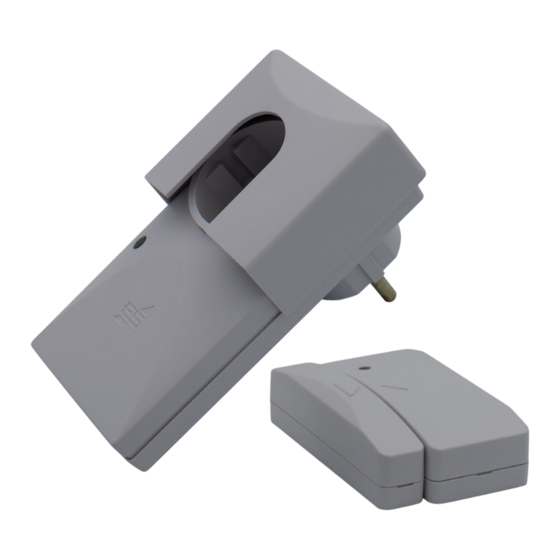

- Seite 4 Netzstecker-Sicherung Magnet Funktion-LED Funktion-LED Sender Die Funk-Abluftsteuerung FDS 200 ist TÜV-geprüft und hat die allgemein bauaufsichtliche Zulassung mit der Nummer Z-85.2-10. Montageanleitung Berechnung der Mindestspaltöffnung Ihres Fensters Bevor Sie mit der Montage beginnen, müssen Sie zuerst die Mindestöff- nung des Fensters ermitteln. Die Mindestöffnung richtet sich nach: ꞏ...
- Seite 5 Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleis- tung Ihrer Dunstabzugshaube/Abluftgerätes in m³/h ab. Anschließend messen Sie die innere Breite und Höhe Ihres Fensters und errechnen Sie die Fenstergröße in m² (Breite x Höhe = m²). Aus der folgenden Tabelle können Sie dann das benötigte Spalt-Öffnungs- maß...
- Seite 6 Fensterfläche in m² in m2 in cm2 2000 3000 4000 5000 6000 7000 8000 Spalt- Maximale zulässige Abluftleistung in m³/h Öfnungsmaß in cm 1009 1031 1105 Fensterflügel Abstand Sender max 5 mm Abstand min 20 mm Bei Betrieb der Abluftsteuerung Außenjalousie vollständig öffnen! Magnet...
- Seite 7 Höhe sind. Die Außenjalousie muss bei Betrieb vollständig geöffnet sein, damit die erforderliche Zuluft einströmen kann! Die Funk-Abluftsteuerung FDS 200 darf bei Fenstern mit einer Außenjalou- sie, ohne konstruktive oder mechanische Vorrichtung zur Verhinderung des vollständigen Schließens, nicht eingesetzt werden.
- Seite 8 Dies würde zu einer Verminderung der Funkreichweite bzw. zum Abschalten des Funk-Empfängers führen. Abhilfe: Positionieren Sie den Funk-Empfänger nahe einer Öffnung, gegebenenfalls außerhalb der Dunstabzugshaube. Der FDS 200 muss jederzeit frei zugänglich sein. Stecken Sie den Netzstecker des Abluftsystems in die Steckdose des Funk-Empfängers.
- Seite 9 Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Bitte wenden Sie sich mit An- gabe der Seriennummer direkt an Elektrotechnik Schabus, die Nummer finden Sie auf dem Typenschild des Funk- Empfängers oder Senders unter dem Barcodefeld.
- Seite 10 Batteriewechsel Blinkt die LED am Sender rot oder abwechselnd rot/grün - oder überhaupt nicht mehr - bei geöffnetem Fenster oder beim Öffnen / Schließen, dann sollte die verbrauchte Batterie CR 2032 / 3V ersetzt werden. Gleiches gilt, wenn die Abluftanlage sich ein- oder ausschaltet obwohl das Fenster ge- öffnet ist.
- Seite 11 Konformitätserklärung Die Konformitätserklärung finden Sie unter: www.elektrotechnik-schabus.de Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen: • Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,...
-
Seite 12: Umweltinformationen
Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten. Elektrotechnik Schabus GmbH & Co. KG +49 (0) 80 36 / 67 49 79 - 0 Baierbacher Str. 150 +49 (0) 80 36 / 67 49 79 - 79...
