Kapitel 17: Wiedereinbauen Der Wireless-Karte; Vorgehensweise - Dell Inspiron 3670 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität
unter www.dell.com/regulatory_compliance.
Themen:
•

Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

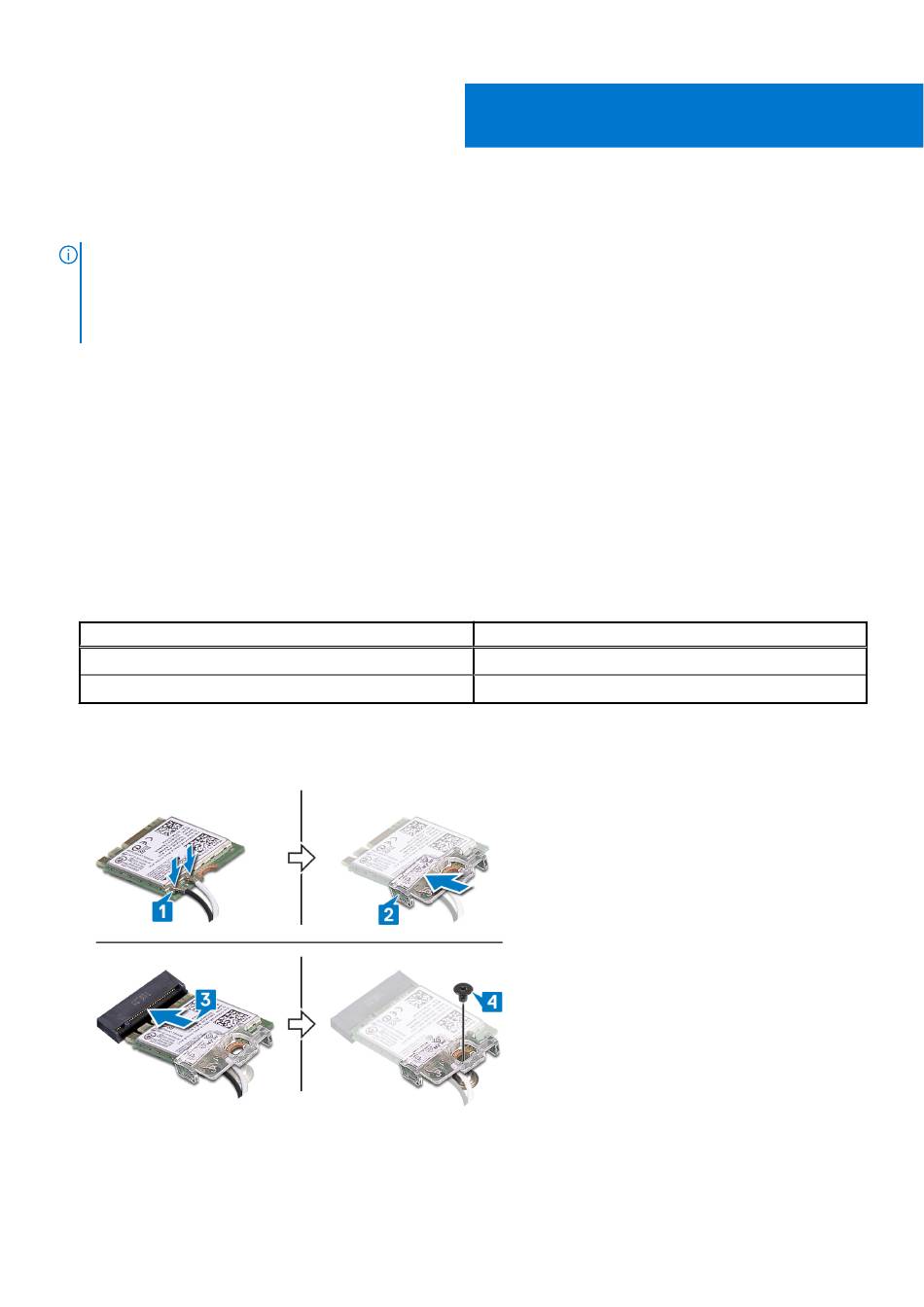

Vorgehensweise
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
2. Schieben Sie die Wireless-Kartenhalterung auf die Wireless-Karte und richten Sie die Schraubenbohrung an der Schraubenbohrung der
Wireless-Karte aus.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der Wireless-Karte
Netzkabel (weißes Dreieck)
Auxiliary-Kabel (schwarzes Dreieck)
3. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und schieben Sie die Wireless-Karte
schräg in den Wireless-Kartensteckplatz.
4. Bringen Sie die Schraube (M2x3,5) wieder an, mit der die Wireless-Karte an der Systemplatine befestigt wird.
32 Wiedereinbauen der Wireless-Karte
Wiedereinbauen der Wireless-Karte
Bevor Sie im Inneren Ihres Computers
nach Abschluss der Arbeiten im Inneren Ihres
Antennenkabelfarbe
Weiß
Schwarz
17
arbeiten.. Befolgen
Computers.
