6. Der Kommunikationsanschluss

6.1 Kommunikationsanschluss
Auf dem Statim 7000 befinden sich bis zu zwei Kommunikations-
anschlüsse. Auf der Rückseite des Geräts befindet sich ein
RS232-Port. Manche Modelle sind mit einem zusätzlichen
USB-Port an der Vorderseite des Geräts ausgestattet.
Bei Geräten, die keinen USB-Port auf der Vorderseite haben,
ermöglicht der RS232-Port den Anschluss eines externen
Druckers oder eines SciCan-Datenloggers, der Zyklusinformationen
aufzeichnet und in einem Massenspeichergerät (MSD), z. B. einem
USB Flash Drive oder einer SD-Speicherkarte, speichert.
Bei Geräten mit einem USB-Port auf der Vorderseite ermöglicht
der RS232-Port nur den Anschluss eines externen Druckers.
Der USB-Port auf der Vorderseite wird zur Aufzeichnung und Speicherung von Informationen
auf einen USB Flash Drive verwendet.
Zum Drucken auf einem RS232-Drucker muss evtl. einer der empfohlenen Drucker (siehe
folgende Liste) von Ihrem Computer- oder Elektronikhändler vor Ort erworben werden.
Druckermodell
Epson
TM-U220D (C31C515603)
Citizen
IDP-3110-40 RF 120B
Star Micro
SP212FD42-120
Star Micro
SP216FD41-120
Star Micro
SP512MD42-R
SciCan-Datenlogger
Für Massenspeichergerät*
* Aufgrund der Vielzahl der Softwareprogramme/Betrachter, die zur Einsicht von auf einem
Massenspeichergerät, z. B. einem USB Memory Stick, gespeicherten Dateien angeboten werden,
empfehlen wir die oben genannten Einstellungen.
Damit Ihr Statim mit einem bestimmten Gerät kommunizieren kann, muss diese Funktion
über das Benutzer-Setup-Menü aktiviert werden. Folgen Sie den Anweisungen im folgenden
Abschnitt 6.2 zur Installation des SciCan-Datenloggers, um die Kommunikation mit einem
externen Drucker oder dem SciCan-Datenlogger zu aktivieren.
Zeilenende Serieller
CR/LF Anschluss
Bitrate
CR/LF 9600
CR 9600
CR 9600
CR/LF 9600
CR/LF 9600
Zeilenende Serieller
CR/LF Anschluss
Bitrate
N/Z 9600
27
STATIM 7000
Drucker
Datenlogger

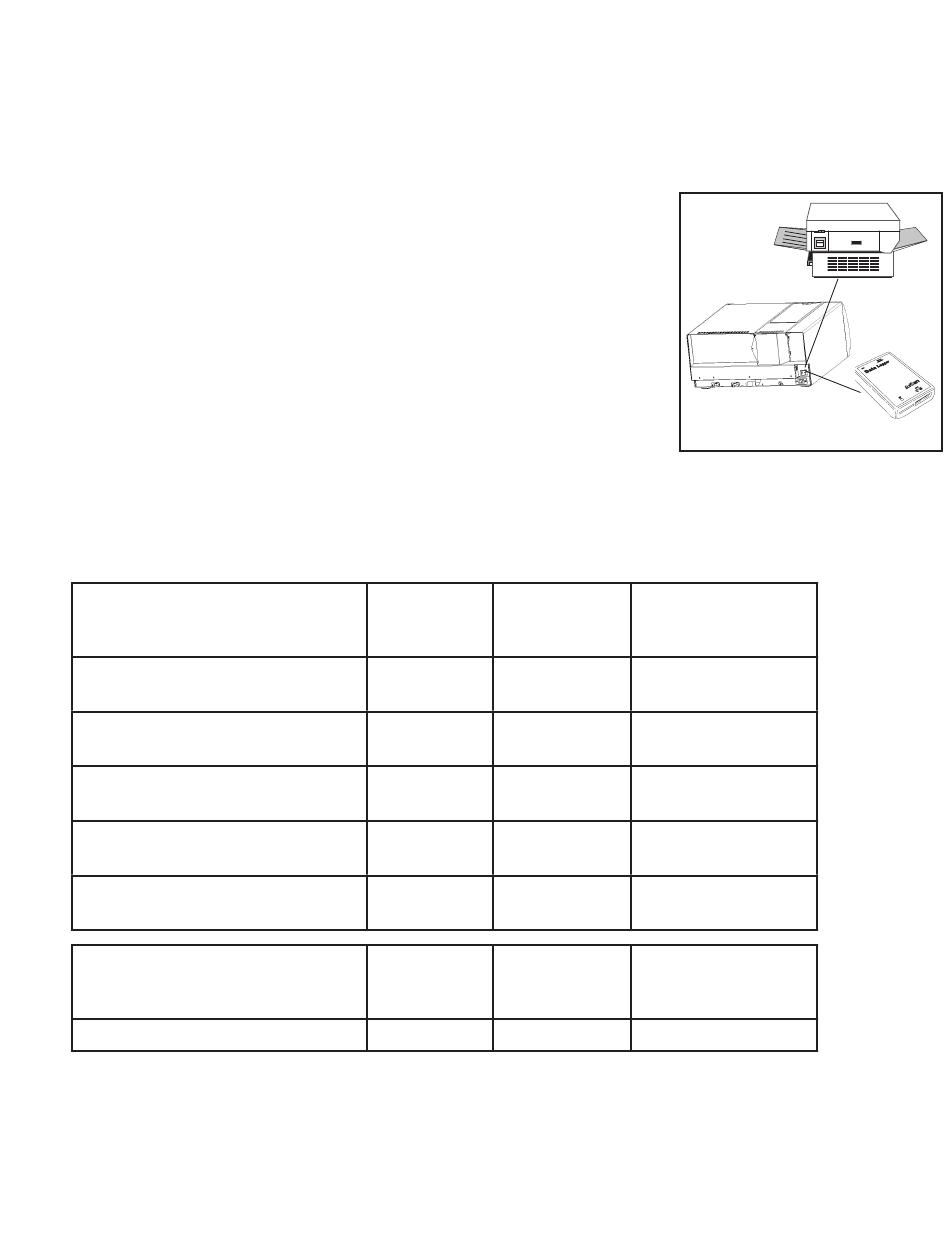

Abbildung 10
Drucker-Benutzer °
Zeichen
248 [0xF8]
N/Z
210 [0xd2]
210 [0xd2]
210 [0xd2]
Drucker-Benutzer °
Zeichen
32 [0xd2]
ODER
