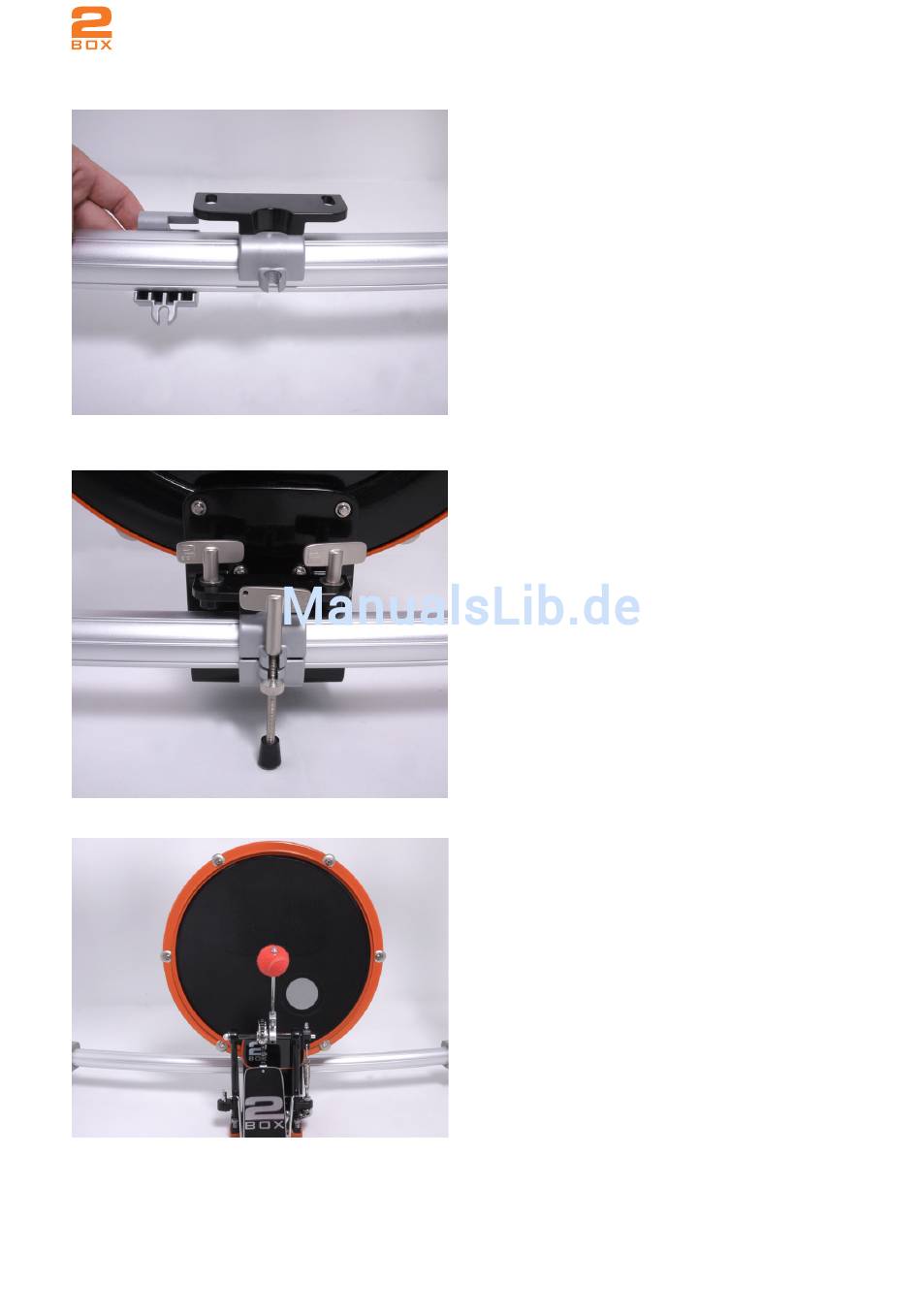

Installieren der 14" Bassdrum-Einheit
(14)
(15)
(16)
®
2BOX
Rackständer Mk2 – Bedienungsanleitung
Die Bassdrum-Einheit besteht aus drei
Komponenten und drei Flügelmuttern.
Die längste Flügelmutter ist mit einem
Stift nebst Gummifuß versehen. Brin-
gen Sie die Halterung wie in Abbildung
14 gezeigt an der unteren RohStange an
(die zugehörige Platte muss zur Rückseite
des Racks weisen). Schieben Sie die lange
Mutter wie in Abbildung 15 gezeigt auf die
Rückseite der Halterung. Drehen Sie die
Mutter nur so fest, dass sich die Halterung
nicht lösen kann und bringen Sie anschlie-
ßend die beiden Halterungen der Bassd-
rum-Einheit an. Der Karton der Bassdrum-
Halterung enthält auch eine Platte, die
man mit 4 Schrauben an der Rückseite der
Bassdrum anbringen muss. (15)
Diese Schrauben müssen mit dem Stimm-
schlüssel festgedreht werden. Schieben
Sie die Bassdrum-Einheit nach Anbrin-
gen der Platte unter die Halterung auf der
Stange (siehe Abbildung 14). Befestigen
Sie die Halterung mit den beiden verblei-
benden Flügelschrauben an der Halterung
(für die Schrauben sind spezielle Gewinde
vorgesehen).
Bei Bedarf können Sie jetzt den Nei-
gungswinkel
der
ändern. Befestigen Sie die Fußmaschine
an der Vorderseite der Halterung und an
der Unterseite der Pad-Einheit. Drücken
Sie das untere gewölbte Rohr behutsam
nach unten und drehen Sie alle noch
lockeren Schrauben fest. Der Gummifuß
der langen Flügelmutter auf der Rückseite
muss den Boden berühren. (15)
Wichtiger Hinweis
Bitte verwenden Sie ausschließlich den beiliegen-
den Kugelschlägel, weil Sie sonst das Netzgewebe-
fell ("Mesh Head") beschädigen. Bei Schäden, die
auf die Verwendung anderer Schlägel zurückzufüh-
ren sind, erlischt der Garantieanspruch.
10
Bassdrum-Einheit
