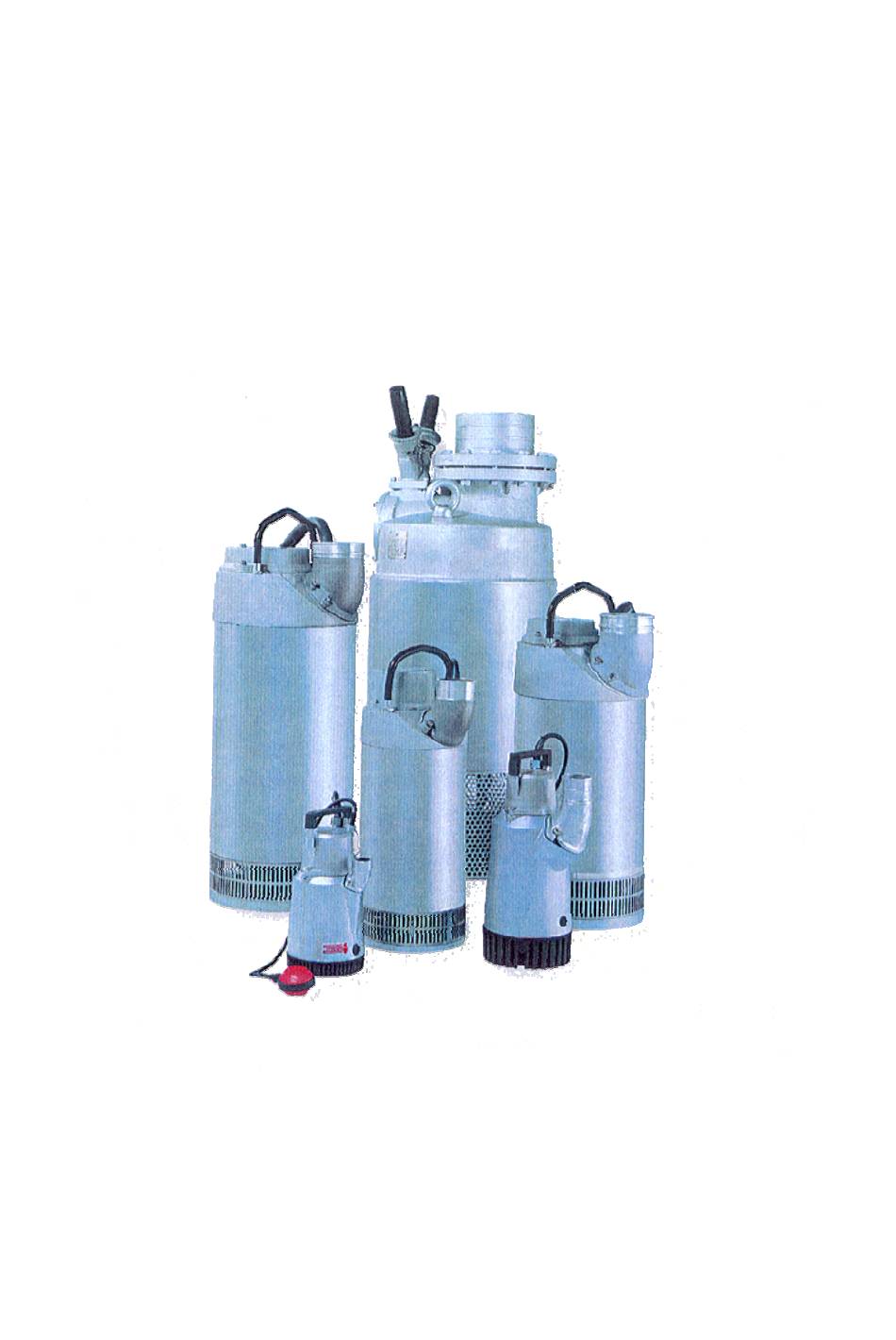

- Seite 1 WEDA LINE WEDA 30 Tauchpumpen Betriebsanleitung und Ersatzteilkatalog Manual number: 470W367053_GER_NO Rev : H...
-
Seite 2: Allgemeine Sicherheitshinweise
WICHTIGE REGELN FÜR IHRE SICHERHEIT : WARNUNG Die Maschine darf nicht ohne vorherige Genehmigung des Herstellers umgebaut werden. Nur Originalteile verwenden. Nur die von Dynapac empfohlenen Zubehörteile verwenden. Änderungen ohne Genehmigung von Dynapac können zu schweren Personenschäden führen. − Die folgenden Empfehlungen wurden aus internationalen Sicherheitsnormen zusammengestellt. -
Seite 3: Betrieb
BETRIEBSANLEITUNG – WEDA 30 ARBEITSSTELLE WARNUNG Die Maschine darf nicht in der Nähe von brennbarem Material oder in explosiver Umgebung eingesetzt werden. Mit Benzin oder Dieselkraftstoff betriebene Maschinen dürfen nicht in schlecht belüfteten Räumen benutzt werden. Diese Arten von Maschinen produzieren giftige Gase, die schwere Gesundheitsschäden hervorrufen können. -
Seite 4: Allgemeines
BETRIEBSANLEITUNG – WEDA 30 ALLGEMEINES Die Entwässerungstauchpumpen WEDA wurden zum Fördern leicht verschmutzten Wassers konzipiert. KONZEPT Der Hochleistungs-Leichtaluminiumaufbau umfasst einen Kühlmantel, der den Motor jederzeit korrekt abkühlt. Die Pumpen haben ein Design „zum Anstecken und Pumpen“ mit eingebauten Überhitzungsschutz für den Motor. - Seite 5 BETRIEBSANLEITUNG – WEDA 30 230V 1~ 220V 3~ 400V 3~ 440V 3~ 500V 3~ cable length authorized (m) HYDRAULISCHE KENNDATEN 50Hz Power (kW) Electrical A cco r d i ng t o I SO 9 9 0 6 - A N N EX A 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 Flow (l/min) Curve Head x Flow...
- Seite 6 BETRIEBSANLEITUNG – WEDA 30 60Hz Power (hp) Electrical A cco r d i ng t o I SO 9 9 0 6 - A N N EX A 5,00 4,00 3,00 2,00 1,00 0,00 Flow (US gpm) Curve Head x Flow A cco r d i ng t o ISO 9 9 0 6 - A N N EX A 80,00 70,00...
-
Seite 7: Elektrisches Anschliessen
BETRIEBSANLEITUNG – WEDA 30 INSTALLATION Die Pumpe darf in explosiver / entflammbarer Umgebung oder zum Pumpen von entflammbaren Flüssigkeiten nicht verwendet werden! Die Kabel so verlegen, dass Anschlüsse nicht unter Wasser zu liegen kommen. Elektroschockgefahr. Die Pumpen nie an ihrem Netzkabel aufheben! Einen Abflussschlauch der zugelassenen Druckklasse anschließen. -
Seite 8: Phasen Des Steckers Umwechseln
BETRIEBSANLEITUNG – WEDA 30 PROBLEMBEHEBUNG Lage des Fehlers Ursache Aktion Pumpe will nicht starten 1. Sicherungen durchgebrannt 1. Sicherungen ersetzen 2. Kabel unterbrochen 2. Service 3. Strompanne 3. – 4. Flügelrad steckt 4. Boden der Pumpe reinigen 5. Schadhafter Schalter 5. -
Seite 9: Montage Des Schwimmerschalters
BETRIEBSANLEITUNG – WEDA 30 ZUBEHÖR BODENNIVEAUBAND TEILNR.: 470W224848 (KENNZ. 73) SCHWIMMERSCHALTER TEILNR.: 470W214842 Die Pumpen der Baureihe WEDA30 können mit einem Schwimmerschalter ausgestattet werden. Das Ein- und Ausschalten wird durch die Länge des Schwimmerschalterkabels geregelt. Siehe Abb. 5, 6. Abb. 5 Abb. - Seite 10 BETRIEBSANLEITUNG – WEDA 30 VERKABELUNGSSCHEMA VERKABELUNGSSCHEMA 1 PHASE VERKABELUNGSSCHEMA Y ANSCHLUSS 3 PHASEN 10/21...
-
Seite 11: Pumpen Mit Überwachungsrelais
BETRIEBSANLEITUNG – WEDA 30 VERKABELUNGSSCHEMA ∆ ANSCHLUSS 3 PHASEN PUMPEN MIT ÜBERWACHUNGSRELAIS Das Relais überwacht die Drehrichtung der Pumpe und die Spannungsversorgung (Voltzahl). Die Pumpe startet nicht bei falscher Phasenfolge oder fehlender Phase. Wenn die Pumpe nicht startet: 1) Überprüfen Sie die Spannungsversorgung. 2) Wenn die Spannungsversorgung korrekt ist –... - Seite 12 BETRIEBSANLEITUNG – WEDA 30 SCHALTBILD ∆ ANSCHLUSS 3 PHASEN MIT ÜBERWACHUNGSRELAIS 12/21...
-
Seite 13: Ersatzteilkatalog
BETRIEBSANLEITUNG – WEDA 30 ERSATZTEILKATALOG RESERVDELSTÄLLNING ORDERING SPARE PARTS Följande uppgifter ska lämmas vid beställning av To avoid errors in delivery, please give the following reservdelar för att undvika leveransfel : information when ordering spare parts : 1. Maskintyp. 1. Type of machine. 2. -
Seite 14: Spare Part List
BETRIEBSANLEITUNG – WEDA 30 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number; SPARE PART LIST Designation -1~- -3~- Cable 3 x 2.5mm , 15 m 4700137306 Cable 4 x 1.5 mm , 15m... - Seite 15 BETRIEBSANLEITUNG – WEDA 30 Designation -1~- -3~- Rubber plug 470W224880 Spring washer 4700W58956 Bearing bracket, upper 470W208138 O ring 4700W65021 O ring 4700W65115 Stator See next page Stud bolt 4700W69617 Inner casing 470W724012 Stud bolt 470W224539 Ball bearing, upper 4700W61007 4812050226 Rotor From S/N : 1000000...
- Seite 16 BETRIEBSANLEITUNG – WEDA 30 Designation -1~- -3~- Strainer low pressure 470W222527 Strainer medium pressure 470W222526 High steel strainer 470W714021 4700W84209 Float switch 470W214842 Cable inlet cpl. (8, 76, 77) 470W743411 Cable sleeve 470W214826 Clamp 470W209900 Float holder clamp 470W213843 Seal holder upper 470W208048 Insulation cap lower 470W214387...
-
Seite 17: Maintenance Kits
BETRIEBSANLEITUNG – WEDA 30 STATOR AND CONTACTOR P/N Stator Unit Power supply Serial Number Stator Contactor (39 + 41) Up to 1012272 470W724054 470W209923 470W743589 220-240V - 1 - 50Hz From 1012273 4812050514 470W209923 4812050570 Up to 1012272 470W724004 470W743441 470W743454 380-415V - 3 - 50Hz From 1012273... - Seite 18 BETRIEBSANLEITUNG – WEDA 30 18/21...
- Seite 19 WEDA 30N, WEDA30L 2010-01-04 19/21...
- Seite 20 WEDA 30N, WEDA30L 2010-01-04 20/21...
- Seite 21 HQ address: P.O Box 48 – 77220 Tournan-en-Brie, France, Tel:+33.1. 64.42.59.00, Fax: + 33.1. 64.42.00.04 Factory address : P.O Box 63, Route de Neville, 76460 Saint Valery-en-caux, France, Tel: +33.2.35.57.07.76, Fax: +33.2.35.97.48.82 We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines. www.dynapac.com...
