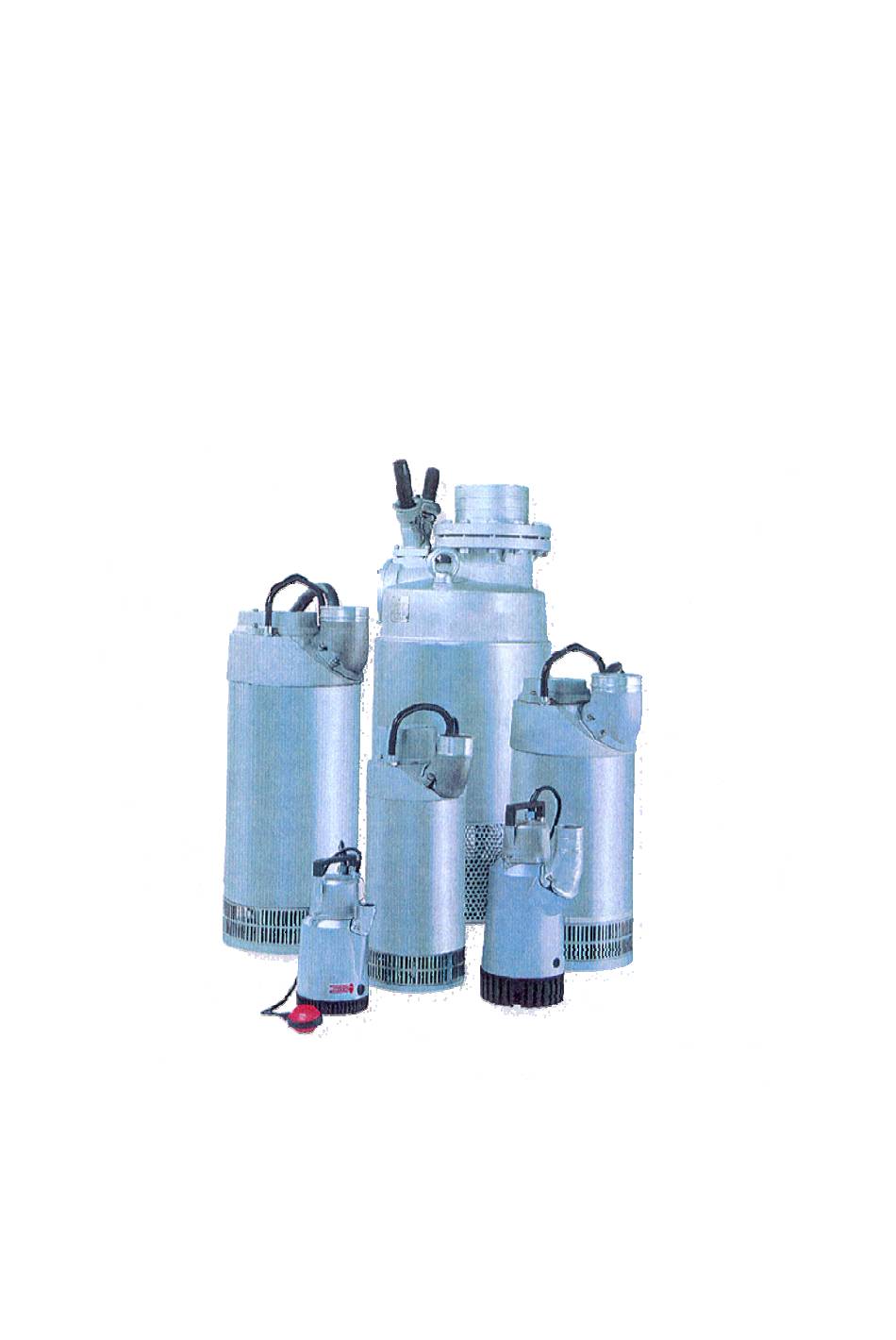

- Seite 1 WEDA LINE WEDA 90 Tauchpumpen Betriebsanleitung und Ersatzteilkatalog 470W367058_GER_NO Rev. : G...
-
Seite 2: Allgemeine Sicherheitshinweise
WICHTIGE REGELN FÜR IHRE SICHERHEIT : WARNUNG Die Maschine darf nicht ohne vorherige Genehmigung des Herstellers umgebaut werden. Nur Originalteile verwenden. Nur die von Dynapac empfohlenen Zubehörteile verwenden. Änderungen ohne Genehmigung von Dynapac können zu schweren Personenschäden führen. − Die folgenden Empfehlungen wurden aus internationalen Sicherheitsnormen zusammengestellt. -
Seite 3: Starten Des Motors
BETRIEBSANLEITUNG– WEDA 90 Die Maschine darf nicht in der Nähe von brennbarem Material oder in explosiver Umgebung eingesetzt werden. Mit Benzin oder Dieselkraftstoff betriebene Maschinen dürfen nicht in schlecht belüfteten Räumen benutzt werden. Diese Arten von Maschinen produzieren giftige Gase, die schwere Gesundheitsschäden hervorrufen können. -
Seite 4: Allgemeines
Für anspruchsvolle Anwendungen, wie zum Beispiel auf Baustellen und in Bergwerken, werden die Flügelräder aus verschleißfestem Hi-Chromeisen gefertigt, alle anderen Bauteile erhalten Gummifutter. Das Flügelradspiel lässt sich bei Abnutzung problemlos nachstellen. KENNDATEN Pumpe WEDA90 Auslass mm - (in) mm - (in) 100 (4”) 150 (6”) Eignung für Medien mit einem pH... -
Seite 5: Verfügbare Ausgänge
BETRIEBSANLEITUNG– WEDA 90 HYDRAULISCHE KENNDATEN 50Hz 60Hz Power (hp) Electrical Power (kW) Electrical A cco r d ing t o ISO 9 9 0 6 - A N N EX A A cco r d ing t o ISO 9 9 0 6 - A N N EX A 1000 1200 1400... -
Seite 6: Elektrisches Anschliessen
BETRIEBSANLEITUNG– WEDA 90 diese Ausgänge müssen getrennt bestellt werden. INSTALLATION Die Pumpe darf in explosiver / entflammbarer Umgebung oder zum Pumpen von entflammbaren Flüssigkeiten nicht verwendet werden! Die Kabel so verlegen, dass Anschlüsse nicht unter Wasser zu liegen kommen. Elektroschockgefahr. Die Pumpen nie an ihrem Netzkabel aufheben! Einen Abflussschlauch der zugelassenen Druckklasse anschließen. -
Seite 7: Wartung
BETRIEBSANLEITUNG– WEDA 90 PROBLEMBEHEBUNG Lage des Fehlers Ursache Aktion Pumpe will nicht starten 1. Sicherungen durchgebrannt 1. Sicherungen ersetzen 2. Kabel unterbrochen 2. Service 3. Strompanne 3. – 4. Flügelrad steckt 4. Boden der Pumpe reinigen 5. Schadhafter Schalter 5. Service 6. - Seite 8 BETRIEBSANLEITUNG– WEDA 90 Den Ölstand und die Ölqualität bei der Überholung der Pumpe alle sechs Monate prüfen. Ist eine Öl- Wasseremulsion entstanden, muss die Dichtung aus der Welle genommen und ersetzt werden. (Siehe Abb. 2). Hersteller Öl Statoil Hydra Way HM32 Texaco Ranco Oil HD32 Mobil...
- Seite 9 BETRIEBSANLEITUNG– WEDA 90 VERKABELUNGSSCHEMA ANSCHLUSS ∆ ∆ ∆ ∆ 3-PHASEN TEMPO START + ÜBERSTROMRELAI ANSCHLUSS Y 3-PHASEN TEMPO START + ÜBERSTROMRELAI 9/21...
-
Seite 10: Sonderausstattung
SONDERAUSSTATTUNG ÜBERSTROMRELAIS Die Pumpen der Baureihe WEDA90 können mit einem Überstromrelais ausgerüstet werden. In diesem Fall verfügt die Pumpe über einen Reset-Knopf im Schaltschützdeckel. Nach Auslösen des Relais zuerst die Störungsursache feststellen – danach den Reset-Knopf drücken, um das Relais wieder zu aktivieren. -
Seite 11: Niveausensor Nvb
BETRIEBSANLEITUNG– WEDA 90 Bei Direktstart ist das Relais auf den Motornennstrom +10% eingestellt. Bei Y/D-Start entspricht die Einstellung dem Nennstrom (siehe Typenschild der Pumpe). Start 220V/440V-3-60Hz Direct 470W294155 500V-3-50Hz Direct 470W743517 230V/400V-3-50Hz Direct 470W743549 440V/500V-3-60Hz NIVEAUSENSOR NVB Die Pumpen der Baureihe WEDA90L können mit einem eingebauten elektronischen Niveausensor „NVB“ ausgestattet werden. -
Seite 12: Justieren
BETRIEBSANLEITUNG– WEDA 90 Pumpbetrieb: Die Pumpe schaltet sich ein, wenn das Wasser die Elektroden erreicht und stoppt, wenn Luft durch das Einlaufsieb gesaugt wird. Der Einschaltpunkt kann mit Verlängerungsdrähten, die an die Elektroden angeschlossen werden, nach unten versetzt werden. Der Ausschaltpunkt wird mit dem NVB-Potentiometer eingestellt: Stoppt die Pumpe nicht, wenn kein Wasser vorhanden ist, wird das Potentiometer im Uhrzeigersinn gedreht, bis die Pumpe stoppt. -
Seite 13: Ersatzteilkatalog
BETRIEBSANLEITUNG– WEDA 90 ERSATZTEILKATALOG RESERVDELSTÄLLNING ORDERING SPARE PARTS Följande uppgifter ska lämmas vid beställning av To avoid errors in delivery, please give the following reservdelar för att undvika leveransfel : information when ordering spare parts : 1. Maskintyp. 1. Type of machine. 2. - Seite 14 BETRIEBSANLEITUNG– WEDA 90 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number; MAINTENANCE KITS Part number Description Parts included 470W294324 15, 16, 24, 25, 27, 34, 36, 49, Gasket set Parts 50, 51, 63, 68, 70, 84, 85...
- Seite 15 BETRIEBSANLEITUNG– WEDA 90 SPARE PARTS LIST Ref Designation Handle complete 470W292062 Rivet 4700W65430 Data plate 470W743583 Sealing 470W209428 Washer 470W209731 Sealing 470W209429 Piston direct start 470W209647 Piston Y/D start 470W274084 Spring 470W209434 Guide 470W209435 4700W84211 Cover 380-500V 470W292064 Cover for NVB 470W292213 4700W84210 Washer...
- Seite 16 BETRIEBSANLEITUNG– WEDA 90 Ref Designation Cable 4x16mm 400V Y/D start 470W284108 Cable 4x25mm 230V+230/400V 470W208093 Circlip 4700W50525 Bearing 4700W61003 Cable sleeve 4x10mm 470W284110 Cable sleeve 4x16mm 470W284100 Cable sleeve 4x25mm 470W209584 Rotor*** 470W368279 O-ring 4700W65140 O-ring 4700W65006 Seal unit cpl 470W292054 Oil plug 470W254042...
- Seite 17 BETRIEBSANLEITUNG– WEDA 90 Ref Designation Diffusor 470W291016 Spacer 470W294191 Stud bolt 4700W69656 Diffusor centre 470W291018 100 Electrode 470W208106 101 Washer 470W209673 102 Nut 4700W84205 103 Flat pin 4700W50331 104 Bracket 470W209672 105 Wiring diagram 470W209865 106 Short circuit 470W209674 Electronic unit NVB 400V 50Hz 470W209805 Electronic unit NVB 440V 60Hz 470W367186...
- Seite 18 BETRIEBSANLEITUNG– WEDA 90 18/21...
- Seite 19 BETRIEBSANLEITUNG– WEDA 90 WEDA90L, WEDA90H 04/01 /2010 19/21...
- Seite 20 BETRIEBSANLEITUNG– WEDA 90 WEDA90L, WEDA90H 04 / 01 /2010 20/21...
- Seite 21 Factory address : P.O Box 63, Route de Neville, 76460 Saint Valery-en-caux, France, Tel: +33.2.35.57.07.76, Fax: +33.2.35.97.48.82 We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines. www.dynapac.com...
