GEBRAUCHSANLEITUNG
SCHNECKENPRESSE
FS 350
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Farmet FS 350

Inhaltszusammenfassung für Farmet FS 350

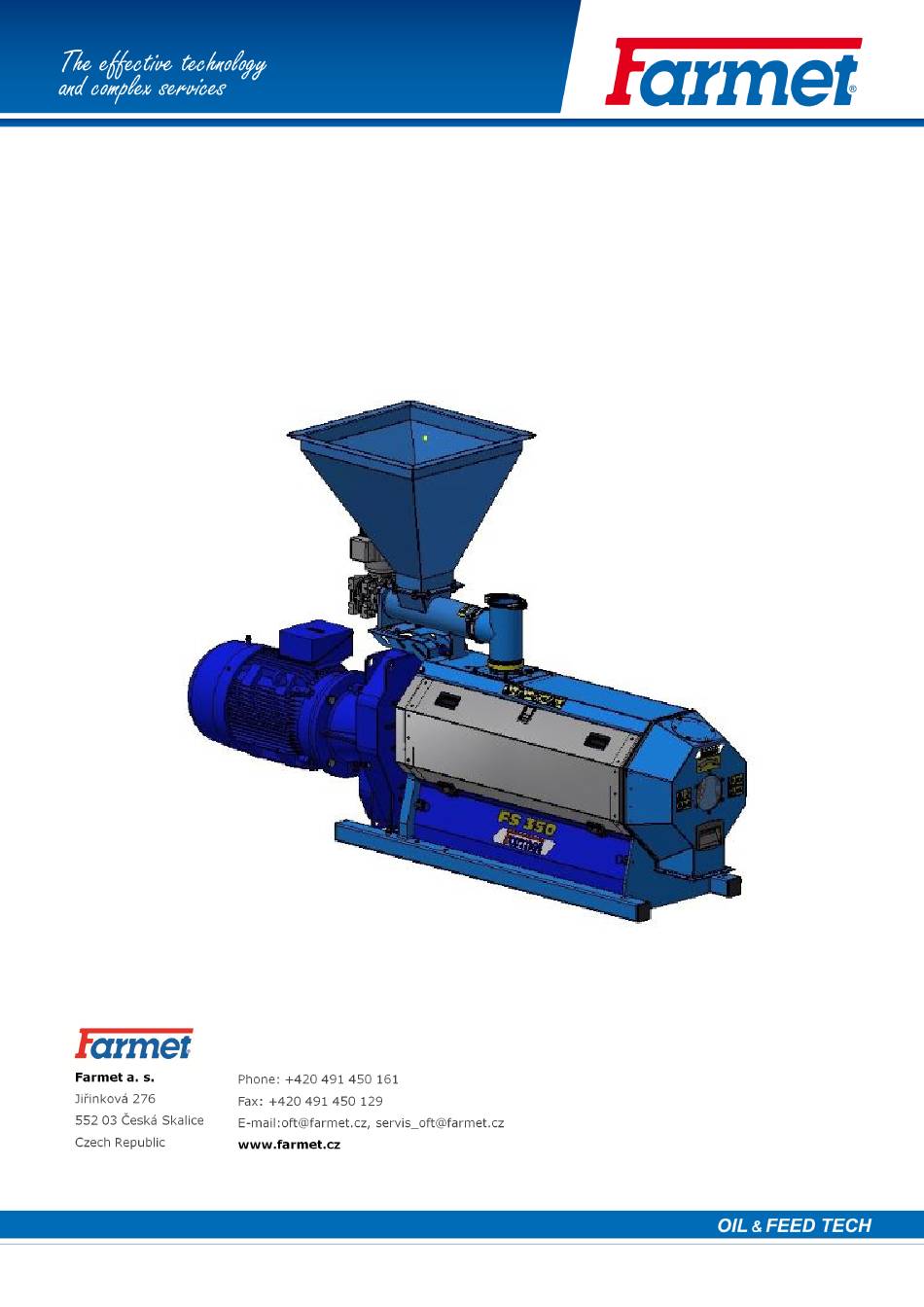

  • Seite 1 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350...
  • Seite 2 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Ausgabedatum: 04.01.2021 Revisionsnummer: 6.2 Jiřinková 276 Česká Skalice, 55203 Tschechische Republik 2 | 69...

  • Seite 3: Einleitung

    Verwendung konfiguriert und zusammengestellt. Als Identifikation dient des- halb immer die Herstellungsnummer. Die Ausführung und die Einstellung der Presse FS 350 unterscheidet sich durch die Bestim- mung für eine konkrete Art Ölsamen und auch für die konkrete Weise der Vorbehandlung die- ser Samen (Zerkleinerung, Erwärmung usw.).
  • Seite 4 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Pressmechanismus und die Auswahl der Planchetten für die Bildung der Abflussschlitze - nachfolgend nur Pressgeometrie. Die Pressen FS 350 können mit weiteren Hilfssystemen ausgestattet sein, die weiterhin be- schrieben werden. 4 | 69...
  • Seite 5 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Tab. 1 : Technische Spezifikation der Anlage 2021/1253 Seriennummer Pressmaschinentyp 9402079 FS 350 Einstufig  Vorpressung  Ausführung Nachpressung Andere:  Raps  Sonnenblume  Ausgangsmaterial Soja [ - ] Flachs  Andere:  Schreddern ...
  • Seite 6 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 6 | 69...

  • Seite 7: Vor Gebrauch Aufmerksam Durchlesen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 WICHTIG VOR GEBRAUCH AUFMERKSAM DURCHLESEN FÜR ZUKÜNFTIGEN BEDARF AUFBEWAHREN 7 | 69...
  • Seite 8 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 8 | 69...

  • Seite 9: Inhaltsverzeichnis

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 CONTENTS EINLEITUNG ..........................3 1 GRENZPARAMETER DER ANLAGE.
  • Seite 10 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 6 BETRIEB DER ANLAGE ....................36 6.1 KONTROLLE DER BETRIEBSWERTE UND PARAMETER .

  • Seite 11: Grenzparameter Der Anlage

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 1 GRENZPARAMETER DER ANLAGE Das Gerät ist für den Betrieb in Innenräumen mit einer Umgebungstemperatur von 15 °C bis 35 °C und einer relativen Luftfeuchtigkeit von 10 % bis 90 % ohne Kondenswasserbildung bestimmt. Des Geräts ist zum Dauerbetrieb mit zeitweiliger Kontrolle und regelmäßig durchgeführten Wartung bestimmt.

  • Seite 12: Sicherheitsmitteilung

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 2 SICHERHEITSMITTEILUNG Bedeutung Symbol Das allgemeine Warnzeichen weist auf wichtige Informationen hin, die die in der Gebrauchsanleitung sowie auf den Sicherheitssymbolen am Gerät angeführte Arbeitssicherheit betreffen. Werden Sie sich, wenn Sie dieses Warnzeichen sehen sollten, dessen bewusst, dass eine Unfallgefahr mit möglicher Todesfolge droht.
  • Seite 13 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 vertraut gemacht worden sein und muss praktisch die Bedienung des Geräts beherrschen. • des Geräts darf (dürfen) keine jugendliche (n) Person (en) (Person jünger als 18 Jahre) bedienen. • sie muss die Bedeutung der am Gerät angebrachten Sicherheitszeichen kennen.
  • Seite 14 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 dessen Aufmerksamkeit und Koordinierungsfähigkeit herabsetzen. Falls das Bedienungspersonal vom Arzt vorgeschriebene Medikamente einnehmen muss bzw. frei verkäufliche Medikamente einnimmt, muss es vom Arzt darüber informiert sein, unter diesen Umständen Lage ist, verantwortungsbewusst und sicher das Gerät zu bedienen.
  • Seite 15 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 C.2 Die Befestigung des Geräts zwecks Manipulation darf nur an dafür bestimmten und mit selbstklebenden Schildern gekennzeichneten Stellen, die eine „Kette“ darstellen, vorgenommen werden. C.3 Nach der Befestigung (Aufhängung) an den zu diesem Zweck bestimmten Stellen, ist es verboten, sich im Raum des möglichen Schwenkbereichs des manipulierten Geräts aufzuhalten.
  • Seite 16 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Tab. 2 : Sicherheitswarnschilder Sicherheits- Text zum Schild Position warnschild Maschine Lesen Sie sich vor der Manipulation mit der Anlage P 1 H sorgfältig die Bedienungsanleitung durch. Halten Sie bei der Bedienung die Anweisungen und Sicherheitsvorschriften für den Betrieb der Anlage ein.
  • Seite 17 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 1 - Aufhängen der Anlage 1. 2x Textilgurt 1t 2. Kranhaken 3. 1x Textilstreifen 1t 17 | 69...
  • Seite 18 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 P1H, P4H, P1H, P20H, P20H, P33H P24H, P33H Figure 2 - Position der Sicherheitsschilder 18 | 69...
  • Seite 19 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 3 - Beschreibung der Maschine 1. Schneckenwellenantrieb (Getriebe mit Elektromotor) 2. Pressenrahmen 3. Presseneinlauf 4. Pressmechanismus (Korb mit Lamellen/Pressschnecke) 5. Dosierförderer mit Fülltrichter 6. Schauglas zur Kontrolle des Eintritts in die Presse 7. Schauglas zur Kontrolle des Eintritts in die Presse 8.
  • Seite 20 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 4 - Granulationsauslass aus der Presse 1. Granulationsmatrix 2. Granulatbrecher Figure 5 - Pressenauslass mit passivem Brecher 1. Brecher von auslaufenden Pressstücken 20 | 69...

  • Seite 21: Beschreibung Der Maschine

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 3 BESCHREIBUNG DER MASCHINE Die Schneckenpresse für Ölfrüchte FS 350 ist eine eigenständig stehende Maschine, wo im Grundrahmen der eigentliche Pressmechanismus und weiteres Zubehör sowie Hilfssysteme platziert sind. Die Presse FS350, die zur einstufigen Pressung bestimmt ist, wird standardmäßig mit ei- nem Trichter und einem Dosierband ausgestattet.

  • Seite 22: Pressenantriebs

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Presskuchen - der Rest von Ölsamen nach dem Auspressen des Öls (manchmal wird die Bezeichnung „Presskuchen“ als Synonym der Bezeichnung Pressstücke verstanden) Pflanzenöl - Öl, das aus Ölsamen durch Auspressen oder durch chemische Extraktion ge- wonnen wird Rohöl - Pflanzenöl nach dem Pressen (oder der Extraktion) und der Filtrierung ohne jegli-...

  • Seite 23: Beschreibung Der Funktion Der Presse

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 3.3 Beschreibung der Funktion der Presse Schneckenpressen und das sogenannte Trennschneckenpressenverfahren werden weltweit zur Ölgewinnung aus Ölsaaten eingesetzt. Schneckenpressen sind mehrstufig und aufgrund der Änderung der Form der Schnecke in einzelnen Stufen, wird das gepresste Material schritt- weise komprimiert.
  • Seite 24 Konstruktion, einem Behälter für die Erfassung und die kurzfristige Lagerung des Öls und ei- ner Pumpe, die zum Umpumpen des Öls für die weitere Verwendung dient. Elektroinstallation Die Firma Farmet a.s. ist fähig, die komplette Elektroinstallation nach den konkreten Be- darfen des Kunden abzusichern und zu liefern. Absetzbecken mit einem Separator der Auspressung Das Absetzbecken ist ein Edelstahlbehälter, der für die Sedimentation von Partikeln der...

  • Seite 25: Montage Und Installation Der Anlage Beim Kunden

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 4 MONTAGE UND INSTALLATION DER ANLAGE BEIM KUNDEN Das Bedienungspersonal muss sich noch vor dem ersten Gebrauch mit dem Gerät, deren • Funktion sowie mit deren Bedienungselementen ausführlich bekannt machen. Das Bedienungspersonal muss das Gerät vor jeder Benutzung (Inbetriebnahme nach Außerbetriebnahme) vom Gesichtspunkt der Komplettheit, Arbeitssicherheit,...
  • Seite 26 Konsultation mit der Firma Farmet a.s. Česká Skalice ignoriert werden. Lagerung Die Pressen FS 350 können nur in geschützten Lagern gelagert werden und dürfen nicht Regen oder Feuchtigkeit größer als 90 % ohne Kondensation ausgesetzt werden. Lagerungstemperatur -10 - +40 °C.

  • Seite 27: Inbetriebnahme Und Stilllegung

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 5 INBETRIEBNAHME UND STILLLEGUNG 5.1 Sicherheitsanweisungen für das Bedienungspersonal Dem Bedienungspersonal ist verboten: • die Maschine mit abgebauten bzw. beschädigten Schutzverkleidungen in Betrieb zu nehmen oder zu gebrauchen. • die beweglichen Teile der Maschine zu berühren.

  • Seite 28: Kontrolle Der Anlage Vor Dem Start

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Überprüfen Sie vor der Inbetriebnahme des Geräts dessen Zustand. Ein Gerät, das • Zeichen von Beschädigung aufweist, darf nicht in Betrieb genommen werden. Bei der Arbeit ist erforderlich einen Arbeitsanzug, Handschuhe und Schuhwerk mit • rutschfester Sohle sowie eine Schutzbrille zu tragen.

  • Seite 29: Starten Der Presse

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Wenn die Presse mit einer Wellenkühlung ausgestattet ist, müssen folgende Regeln beachtet werden: Wenn Sie die Presse abkühlen wollen, müssen Sie mit der Abkühlung bei einer maximalen • Temperatur von 50°C beginnen. Wenn die Kühlung später einsetzt, besteht die Gefahr der Wasserdampfbildung, wenn Kühlwasser in den heißen Schacht eingeleitet wird.

  • Seite 30: Pause

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Starten Sie die leere Presse und kontrollieren Sie durch Abhören den leisen Betrieb (ohne • Stöße). Starten Sie die Förderwege der Pressstücke, starten Sie die Presse, stellen Sie die • Dosierung auf 30 kg/h ein und starten Sie die Förderwege des zu pressenden Materials in die Presse einschließlich des Dosierförderers.

  • Seite 31: Start Einer Gefüllten Presse Nach Einer Kurzen Pause

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Gehen Sie nach Kapitel 5.3.2 ist es möglich, die Intervalle zur Erhöhung der Dosierung des • gepressten Materials zu verkürzen. Wiederholen Sie diese Vorgehensweise, so dass die Schnecke nur sehr langsam gefüllt • wird, die Pressstücke müssen aus dem Abfluss der Presse fallen. Wenn die Pressstücke nicht zu fallen beginnen, hören Sie auf, die Schnecke zu befüllen und fahren Sie die Presse nach...

  • Seite 32: Start Der Presse Mit Einem Granulator

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 5.3.5 Start der Presse mit einem Granulator Der Granulator wird zur Presse als Zubehör geliefert. Er ist für die Formung von Pressstük- ken aus Raps in die Form von Granulat bestimmt. Vor der Inbetriebnahme des Granulators bei einer neuen Presse muss die Presse minimal 12 Stunden im ununterbrochenen Betrieb ohne Granulator gelassen werden! Wenn Sie mit einem Granulator pressen möchten, ersetzen Sie den Endeinsatz durch den...

  • Seite 33: Abstellen Der Presse

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 5.4 Abstellen der Presse 5.4.1 Außerbetriebsetzung der Presse für kurze Zeit Beim Ausschalten der Schneckenpresse ist es wichtig, dass die Möglichkeit ihres Schnell- starts gesichert ist, wenn es notwendig ist. Wenn die gepressten Pressstücke in der Presse wäh- rend des Zeitraums gelassen würden, wo die Presse ausgeschaltet ist, würde es bei dem...

  • Seite 34: Abstellen Der Presse Mit Einem Granulator

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 5.4.3 Abstellen der Presse mit einem Granulator Führen Sie ein Abstellen der Presse mit einem Granulator so durch, wie das Abstellen der Presse für einen längeren Zeitraum, aber damit, dass Sie jedes Mal nach dem Ausschalten der Presse die Granulierungsplatte demontieren und reinigen.

  • Seite 35: Auspressung

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Die Zugabe von Pressstücken in die Presse muss nicht die Presse sofort freigeben, sondern auch erst nach einigen Minuten (5 -10 min). Die Herstellung der Durchgängigkeit wird oft mit einem Herausspritzen des Öls mit den Pressstücken aus dem Abfluss der Pressstücke begleitet.

  • Seite 36: Betrieb Der Anlage

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 6 BETRIEB DER ANLAGE 6.1 Kontrolle Der Betriebswerte und Parameter Wenn die regelmäßige Zufuhr von Material gewährleistet wird, kann das Gerät ununter- brochen unter regelmäßiger Kontrolle arbeiten. Einer Reihe von Problemen und Fehlern können Sie durch eine regelmäßige Begehungs- kontrolle zuvorkommen, bei der Sie verfolgen: Geräusch, Vibrationen –...
  • Seite 37 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Tab. 3 : Betriebstemperaturen der Presse Temperatur (°C) Messstelle Minimal Maximal Kritischer Wert 1. Hauptelektromotor - max. 70 Ausgangsabschirmung 2. Hauptgetriebe - Gehäuse max. 80 3. Temperatur der Lamellen/des 90/110*** max. 100/130*** Öls 4. Eingangstemperatur des zu...

  • Seite 38: Havarie

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 6.2 Havarie Stellen Sie bei der Feststellung eines unnatürlichen, starken Geräusches aus dem Gerät (Knall, Stöße, Geknarre) oder bei Rauchbildung, sofort die Materialzufuhr in das Gerät ein. Kontaktieren Sie, wenn den Mitarbeitern/innen Gefahr bzw. Schäden am Eigentum, am Gerät drohen sollten, die Kundendienstzentrale.

  • Seite 39: Einstellung Der Arbeitsteile Der Anlage

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 7 EINSTELLUNG DER ARBEITSTEILE DER ANLAGE Das Bedienungspersonal muss bei der Einstellung der Arbeitsorgane des Geräts nach den • in der Anleitung angegebenen, empfohlenen Werten vorgehen. Halten Sie dabei die Grundsätze der Arbeitsicherheit bei der Arbeit mit dem Gerät sowie die im Kapitel 5.1 und im Kapitel A angeführten Anweisungen ein.

  • Seite 40: Einstellen Der Abstände Zwischen Lamellen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 7.1 Einstellen der Abstände zwischen Lamellen Figure 7 - Lamelle und Distanzelement 1. Distanzelement 2. Lamelle Das Öl mit der Auspressung fließt durch die Zwischenräume zwischen den Presslamellen ab. Der Zustand der Lamellen und die richtige Auswahl der Größe der Distanzelemente ist für eine richtige Funktion der Presse sehr wichtig.
  • Seite 41 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Die Optimierung der Menge der Auspressung und damit auch der Qualität er Pressung ist für die gesamte Wirtschaftlichkeit des Betriebs der Presse wichtig. Den Austausch der Distanzelemente können Sie im gesamten Korb auf einmal durchführen, oder nur an einigen Reihen (nach dem Auftreten der Auspressung).
  • Seite 42 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 2. Ausgleichselement 3. Lamelle 4. Trennfläche des Korbes 5. Distanzscheibe mit Zähnen 6. Schrauben der Distanzscheibe 7. Glatte Oberfläche der Distanzscheibe Pravítko Figure 9 - Zwischenraum zwischen Korb und Distanzscheiben Sobald eine ganze Reihe von Lamellen zusammengesetzt ist, montieren Sie eine glatte •...

  • Seite 43: Dickeneinstellung Von Pressstücken - Ausführung Ohne Granulierung

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Abmessung auf der Seite der ausgefrästen Stege 0,5 mm • Abmessung auf der glatten Seite des Korbs 0,5 mm • Wenn alles in Ordnung sein wird, lösen Sie die Schrauben der Distanzscheiben um eine ¼ •...
  • Seite 44 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Lösen Sie die Schrauben des Brechers, bevor Sie den Abstand der Drosselklappe einstellen. • Stellen Sie den Drosselspalt mit den 3 Drosselschrauben ein. • Führen Sie den Messschieber in die 3 Kontrollöffnungen ein und überprüfen Sie den •...

  • Seite 45: Betriebsstörungen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 8 BETRIEBSSTÖRUNGEN In der unten aufgeführten Tabelle sind Lösungen von Problemen beschrieben, die beim Be- trieb der Anlage entstehen können. Die Anlage muss immer ordentlich installiert und in Über- einstimmung mit dieser Bedienungsanleitung verwendet werden. Wenden Sie sich im Fall von Unklarheiten bei der Verwendung der Anlage an das Servicezentrum.
  • Seite 46 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Nicht funktionsfähige Verstopfter Auslass aus der Kontrollieren Sie den Betrieb des Transportwege Presse Förderers Verschlechterte Parameter Verschlissene Arbeits- Tauschen Sie die verschlissenen der Pressung während eines teile der Presse Teile aus längeren Betriebszeitraums 46 | 69...

  • Seite 47: Wartung Und Reparaturen Der Anlage

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 9 WARTUNG UND REPARATUREN DER ANLAGE Bevor das Gerät das Herstellerwerk verlässt, wird die gesamte, mögliche Sorgfalt dafür gewidmet, dessen mehrstündigen, problemlosen Betrieb zu gewährleisten. Dennoch ist für eine ordentliche Leistung des Geräts die richtige Schmierung und Wartung wichtig. Sollten Sie jedwede weitere Informationen benötigen, die nicht in diesem Handbuch angeführt wer-...
  • Seite 48 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Bei der Einstellung, Reinigung, Wartung und Reparatur der Maschine müssen Sie die • Teile des Geräts absichern, die das Bedienungspersonal durch Fall bzw. sonstige Bewegung gefährden könnten. Verwenden Sie bei Reparaturen am Gerät ausschließlich nur originale Ersatzteile, •...

  • Seite 49: Anziehen Und Lösen Der Mutter Der Schnecke Superbolt

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 9.2 Anziehen und Lösen der Mutter der Schnecke Superbolt Verwendete Werkzeuge: Geeigneter Drehmomentschlüssel (Anzugsmoment 10-50 Nm) • Steckschlüssel Größe 8. • Schmierfett • Vorbereitung zum Anziehen: • Reinigen Sie das Gewinde an der Welle, tragen Sie Schmierfett auf und setzen Sie die Unterlegscheibe auf.
  • Seite 50 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 • Jetzt ziehen Sie zweimal im Kreis in gleicher Weise alle Schrauben mit einem Drehmoment von 30 Nm an (2x im Kreis, 100 % des maximalen Drehmoments) Wiederholen Sie das so lange (ständig 30 Nm), bis alle Andrückschrauben mit dem •...

  • Seite 51: Regelmäßige Wartung Und Reparaturen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 9.3 Regelmäßige Wartung und Reparaturen Führen Sie alle Arbeiten gewissenhaft und nur mit eingehend geschultem Personal aus. Die Intervalle werden in Zeitspanne für einen Dauerbetrieb / in Motorstunden für sonstige Betriebe angeführt. Tab. 5 : Zeitplan der Wartung...

  • Seite 52: Schmierplan

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Anziehen der Verbin- dungen (* Schraub- beim Ein- und Monta- laufen der geverbin- Anlage, dungen weiterhin fortlau- fend) Schmier- Anwen- mittel KP1 dung von N-30 nach Wellenlage- Schmierfett DIN 51502, rung nach ISO Schmier- 6743-9: L-...

  • Seite 53: Schmierung Der Welle

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 12 - Muster eines Typenschilds des Elektromotors 9.3.2 Schmierung der Welle Pumpen Sie lebensmittelechtes Schmierfett LOZOL AL mit einer Fettpresse in den Sitz. Das Schmierverfahren ist in der Abbildung beschrieben und dargestellt.13. Verfahren zur Schmierung: 1.

  • Seite 54: Betrieb Des Hauptgetriebes Der Presse

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 13 - Schmierung der Welle 1. Auslassschraube 2. Schmierpumpe 9.3.3 Betrieb des Hauptgetriebes der Presse Das Getriebe ist wartungsarm. Die wichtigsten Punkte der Kontrolle, die eine Störung signalisieren: Kontrolle der Dichtigkeit an den Stellen der Lager •...

  • Seite 55: Ölwechsel Und Verlängerung Der Lebensdauer Des

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 9.3.4 Ölwechsel und Verlängerung der Lebensdauer des Öls Führen Sie das Ablassen von Öl unbedingt im Ruhezustand des Getriebes durch. Wir empfehlen, das Öl warm abzulassen. Ein Ölwechsel wird in einem Intervall von 6000 Betriebsstunden durchgeführt, aber nicht länger als 18 Monate. Bei der Verwendung von Öl, das gegenüber Alterung widerstandsfähig ist, kann sich der Wechselintervall verlängern.
  • Seite 56 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Die Wartung des Getriebes besteht in einem rechtzeitigen Ölwechsel im Getriebe und einer regelmäßigen Kontrolle der Ölmenge, Wechselintervalle siehe Tabelle5. Grundsätze für die Auswahl des Schmierstoffes: das Öl muss alle Anforderungen erfüllen, die an CKC-Öle nach der Norm ISO 6743-6 •...

  • Seite 57: Demontage Und Montage Von Teilen Aus Der Anlage

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Ölanalyse: Oxidation (FTIR) • Viskosität bei 40 und 100°C • Wassergehalt KF • • Unlösliche Verunreinigungen auf der Membran insgesamt 0,45 + Foto • ISO 4406 und NAS 1638 • Partikelmorphologie (Laser) oder analytische Ferrographie •...
  • Seite 58 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 3. Untere seitliche Abdeckung Demontieren Sie die Seitenabdeckungen aus Edelstahl, die obere Längsabdeckung (Abb. 14 ) Demontieren Sie den Granulator/ den Brecher der Pressstücke, (Abb. 10). • Figure 15 - Schrauben des Auslasses aus der Presse 1.
  • Seite 59 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 16 - Schrauben des Pressenrahmens 1. Schrauben des Pressenrahmen 2. Sicherungsschrauben des Korbs 3. Klemmschrauben (der Füße) des Korbs Schrauben Sie die Schrauben heraus, welche die Hälften des Korbs zusammen halten. Ver- wenden Sie zum Lösen das mit der Presse gelieferte Werkzeug (Abb. 17 und 18). Zum Lösen werden ein Elektro-Schlagschrauber mit Steckschlüssel 3/4"...
  • Seite 60 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 17 - Akku-Schlagschrauber 1. elektrischer Akku-Schlagschrauber 2. Nuss 3/4" (4HR)-41(6HR IN) Figure 18 - Anzieh-/Lösevorrichtung für Korbschrauben 60 | 69...
  • Seite 61 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 19 - Anziehen/Lösen der Korbschrauben 1. Elektrischer Akku-Schlagschrauber 2. Anzieh-/Lösevorrichtung für Korbschrauben Setzen Sie die Vorrichtung auf die Schraubenköpfe und beginnen Sie, sie vom Auslass weg zu lösen. Lösen Sie die Muttern immer mit dem Schlagschrauber. Nach dem Entfernen der Korbschrauben ist es notwendig, den Korb gegen spontanes Kippen zu sichern.
  • Seite 62 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 20 - Sichern des Korbes 1. Vorrichtung zur Sicherung der Körbe (2x Schraube M16 x 45 mm) Figure 21 - Vorrichtung zum Aufklappen des Korbs 1. Vorrichtung zum Aufklappen des Korbs 62 | 69...
  • Seite 63 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 2. Richtig eingesetzte Einsätze Herausziehen der Schnecken Vor dem Herausziehen der Schnecken muss die Superbolt-Mutter entfernt werden. Die kor- rekte Vorgehensweise zum Lösen und Anziehen der Superbolt-Mutterschrauben ist in Kapitel 9.2 beschrieben. Um die Schnecken leicht von der Welle zu entfernen, verwenden Sie den Werkzeugsatz (Abb.
  • Seite 64 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Figure 23 - Hydraulischer Abzieher TMBS 150E Nach dem Aufklappen können den nächsten Vorgang beginnen (Reinigung des Pressraums, Reparatur von Lamellen oder Planchetten— führen Sie nach Kapitel durch 7. Schließen (Zuklappen) des Korbs Reinigen Sie den Korbverschluss, die Lamellen und die Kontaktflächen der Körbe vor dem Schließen.

  • Seite 65: Bewertung Des Verschleißes Von Arbeitsteilen Der

    Parameter des Geräts. Zwecks Beurteilung des Maßes des Verschleißes der einzelnen Teile des Geräts kann die Kundendienstzentrale kontaktiert werden. Kontaktieren Sie im Fall der Notwendigkeit des Austausches eines abgenutzten Bauteils die zuständige Kundendienstzentrale des Handelsvertreters der Gesellschaft Farmet a.s. Die Ersatzteileliste, inkl. dazugehöriger Katalognummer finden Sie im Ersatzteile-Katalog. 65 | 69...

  • Seite 66: Entsorgung Der Maschine, Umweltschutz

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 10 ENTSORGUNG DER MASCHINE, UMWELTSCHUTZ Der Betreiber muss gewährleisten, dass das Gerät vor Beginn der Entsorgung von den • Stromleitungen abgeschaltet wird. Der Betreiber muss bei der Entsorgung des Geräts gewährleisten, dass Stahlteile von • Teilen, die von Getriebeöl bzw. Schmierfett verschmutzt sind, voneinander gesondert werden.

  • Seite 67: Service- Und Garantiebedingungen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 11 SERVICE- UND GARANTIEBEDINGUNGEN 11.1 Service Der Kundendienst wird von der Kundendienstzentrale bzw. direkt vom Hersteller besorgt. Verwenden Sie nur Ersatzteile laut offiziell vom Hersteller herausgegebenen Ersatzteile- Katalog. 11.2 Garantie Der Hersteller gewährt auf dieses Gerät eine Garantie im Einklang mit den Bedingungen des Kaufvertrags und den „Allgemeinen Geschäftsbedingungen“.
  • Seite 68 GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 Bemerkungen: 68 | 69...

  • Seite 69: Anlagen

    GEBRAUCHSANLEITUNG SCHNECKENPRESSE FS 350 12 ANLAGEN Tab. 6 : Betriebstagebuch Überge- Unter- Defekte, Maschinenschäden, Betriebsabweichungen, die schrift des während des Betriebs festgestellt werden, Reparaturen, Datum Über- Mechani- Schmierung usw. nom- kers 69 | 69...
