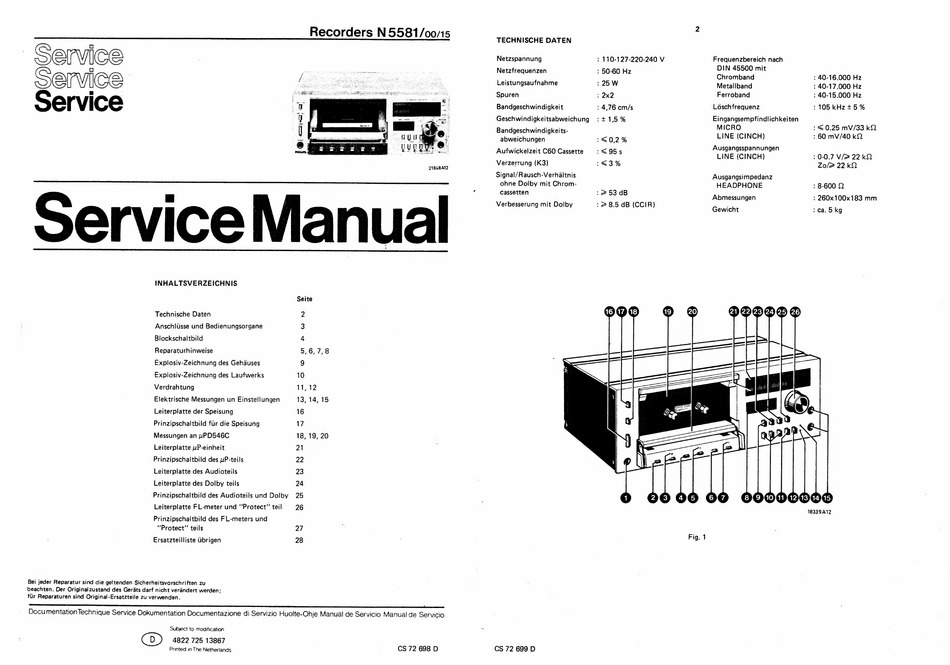

Service Manual
INHALTSVERZEICHNIS
Seite
Technische Daten
2
Anschlusse und Bedienungsorgane
3
Blockschaltbild
4
Reparaturhinweise
5,6,7,8
Explosiv-Zeichnung des Gehauses
9
Explosiv-Zeichnung des Laufwerks
10
Verdrahtung
11,12
Elektrische Messungen un Einstellungen
13, 14, 15
Leiterplatte der Speisung
16
Prinzipschaltbild fur die Speisung
17
|
Messungen an uPD546C
18, 19, 20
Leiterplatte uP-einheit
21
Prinzipschaitbild des pP-teils
22
Leiterplatte des Audioteils
23
Leiterplatte des Dolby teils
24
Prinzipschaltbild des Audioteils und Dolby
25
Leiterplatte FL-meter und "Protect" teil
26
Prinzipschaltbild des FL-meters und
"Protect" teils
27
Ersatzteilliste Ubrigen
28
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu
beachten. Der Originalzustand des Gerats darf nicht verandert werden;
fir Reparaturen sind Original-Ersatzteile zu verwenden.
Subject to modification
4822 725 13867
Printed in The Netherlands
CS 72 698 D
TECHNISCHE DATEN
Netzspannung
> 110-127-220-240 V
Netzfrequenzen
: 50-60 Hz
Leistungsaufnahme
: 25 W
Spuren
: 2x2
Bandgeschwindigkeit
: 4,76 cm/s
Geschwindigkeitsabweichung
:+ 1,5 %
Bandgeschwindigkeits-
abweichungen
:S0,2%
Aufwickelzeit C60 Cassette
><955
Verzerrung (K3)
-S3%
Signal/Rausch-Verhaltnis
ohne Dolby mit Chrom-
cassetten
2 53 dB
Verbesserung mit Dolby
: 2 8.5 dB (CCIR)
u)
730)
_
ma
"¢
=
Fig. 1
CS 72 699 D
laa
Frequenzbereich nach
DIN 45500 mit
Chromband
: 40-16.000 Hz
Metallband
: 40-17.000 Hz
Ferroband
: 40-15.000 Hz
Ldéschfrequenz
: 105 kHz+5%
Eingangsempfindlichkeiten
MICRO
€ 0.25 mV/33 kQ2Q
LINE (CINCH)
: 60 mV/40 kQ
Ausgangsspannungen
LINE (CINCH)
> 0-0.7 V/> 22 kQ
Zo/> 22 kQ
Ausgangsimpedanz
HEADPHONE
: 8-600 22
Abmessungen
: 260x 100x183 mm
Gewicht
: ca. 5 kg
= i
18339A12
