Porcelanosa SYSTEMPOOL LAND Anleitung Zur Montage Und Installationsvorbereitung Seite 8

LAND

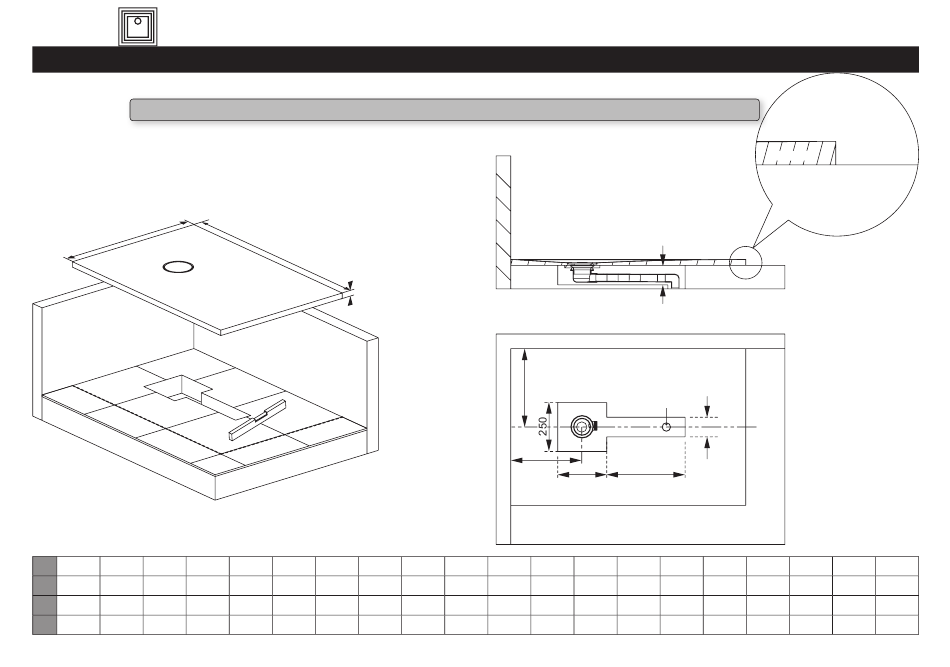

SERIE PLATOS DE DUCHA "LAND" / "LAND" SHOWER TRAYS RANGE / SERIE RECEVEURS "LAND"/ SERIE PIATTI DOCCIA "LAND" / SERIE DUSCHBECKEN "LAND"
NO ENCASTRADO / NO BUILT-IN / NO ENCASTREMENT / NON INCASSATO / NICHT EINBAU / НЕ ВСТРОЕННЫЙ
Y
X 1000 1000 1000 1000
Y 750 800 900 1000
A Max 375 Max 400 Max 450 Max 500
B 275 275 275 275
All manuals and user guides at all-guides.com
MANUAL DE PRE-INSTALACIÓN E INSTALACIÓN / PRE-INSTALLATION AND INSTALLATION MANUAL
Medidas en mm / Mesure en mm / Measure in mm / Misure in mm / Maße in mm / Размер в см
X
30
1200 1200 1200 1200 1500
750 800 900 1000
Max 375 Max 400 Max 450 Max 500 Max 375
365 365 365 365
A
B
250
1500 1500 1500 1800
750 800 900 1000 750
Max 400 Max 450 Max 500 Max 375
440 440 440 440 555
8
LAND
Pavimento / Boden / Пол
Min 100
100
Ø40
Max 500
1800 1800 1800 2100
800 900 1000 750
Max 400 Max 450 Max 500 Max 375 Max 400
555 555 555 600
Suelo / Floor / Sol
2100 2100 2100
800 900 1000
Max 450 Max 500
600 600 600
