INTRODUCCIÓN
ADVERTENCIA: Este equipo está destinado a uso profesional. Lea todas las instrucciones de este manual
!
.
antes de su uso
• La unidad 381513 es una unidad destinada a integrarse
en un sistema de gestión de fluido y permitir el control
del mismo. La unidad U·meter Integra un medidor de
engranajes ovales.
• Use el equipo sólo para los fines a los que está destinado.
• Este equipo no ha sido aprobado para su empleo en
transacciones comerciales.
• No altere o modifique el equipo.
• No exceda la presión máxima de trabajo del equipo ni
los rangos eléctricos permitidos. Consultar apartado
de especificaciones técnicas.
• Use el equipo con fluidos y soluciones compatibles con
las partes húmedas del equipo. Ver sección de
especificaciones técnicas.
INSTALACIÓN Y PUESTA EN SERVICIO
CONEXIÓN A LA RED HIDRÁULICA
• Este equipo está destinado a su instalación directa en
la línea de distribución de fluido. Está dotado de
conexión roscada 1/2" BSP tanto en la entrada como
en la salida.
• Evite instalar el equipo entre conexiones rígidas para
evitar la transmisión de esfuerzos provenientes de la
línea de fluido. Se recomienda instalar un sistema de
alivio de presión en la línea para evitar causar daños
por expansión térmica al equipo.
• Para prevenir daños causados por suciedad o partículas
sólidas arrastradas por el fluido se recomienda la
instalación de un filtro de al menos 200 Mesh a la
entrada del equipo.
• Se aconseja instalar la electroválvula asociada al
equipo a la entrada de la misma y no a la salida para
que el equipo no esté sometido a presión cuando la
electroválvula esté cerrada.

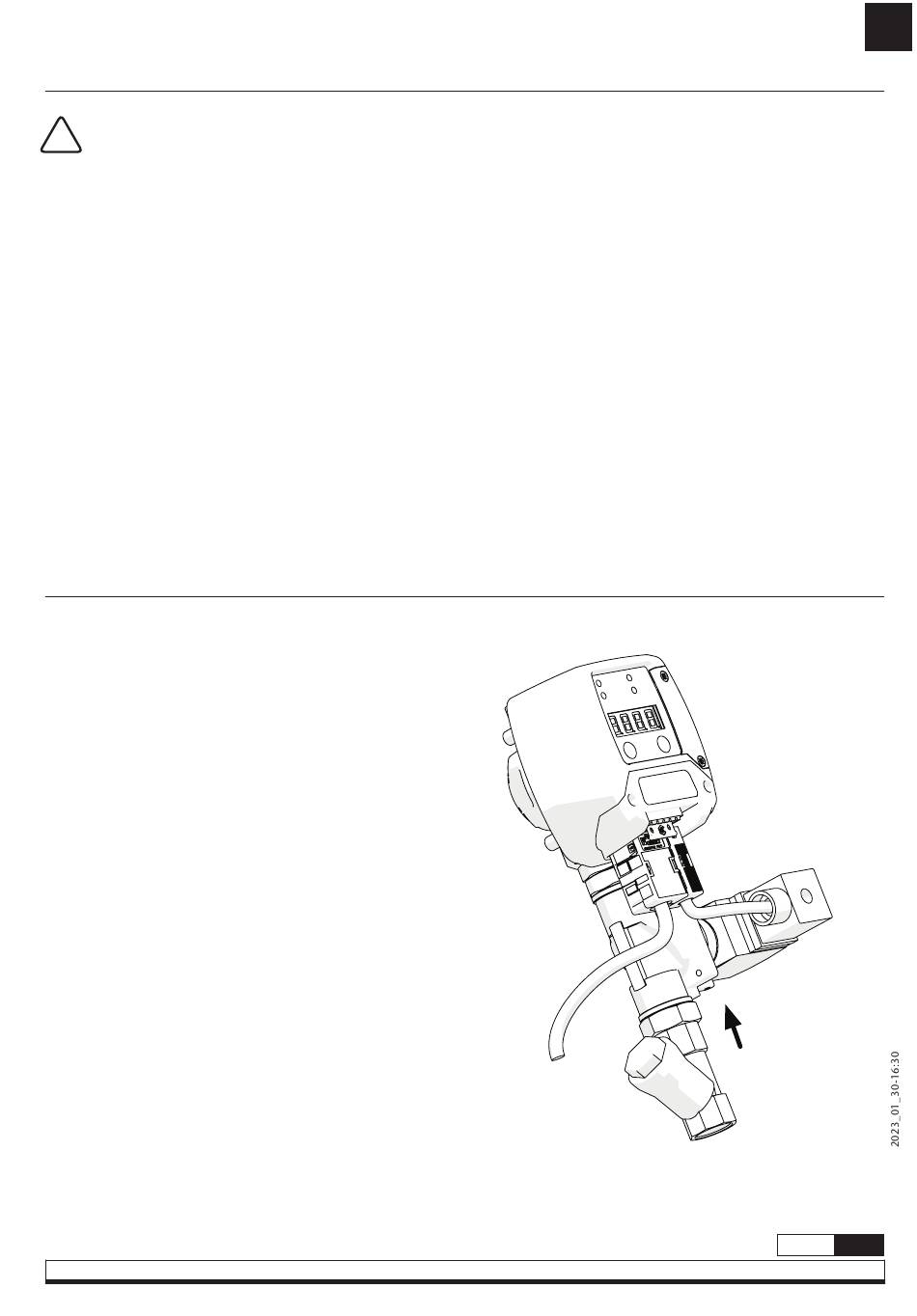

• En la siguiente ilustración se muestra una instalación
tipo pudiendo variar según cada instalación particular.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
• Atienda las advertencias de seguridad del fabricante
de los fluidos empleados.
• El medidor ha sido fabricado con reducidas tolerancias
para asegurar una elevada precisión sobre un amplio
rango de caudales y viscosidad.
• Verifique la correcta configuración del sistema antes
de su primer uso.
• El funcionamiento con caudales próximos a los
extremos del rango de operación puede causar una
disminución de la precisión de la medición. Un
proceso de calibración puede se requerido en estos
casos.
EN ES
SENTIDO
DEL FLUJO
Fig. 1
