Seite 1

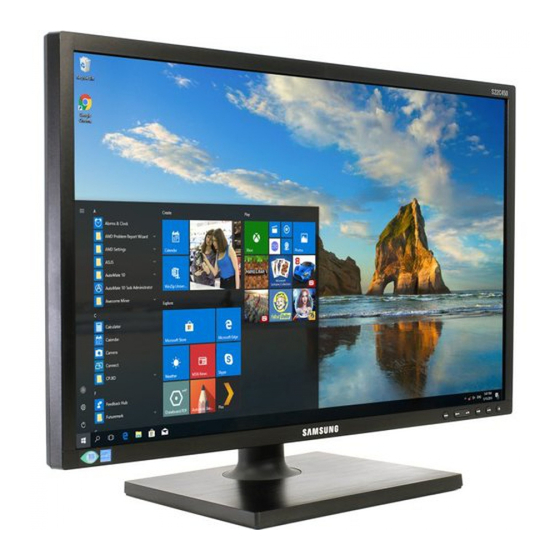

Benutzerhandbuch S22C450F S22C450DW S24C450F Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. BN46-00294H-01...
Seite 2
Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS In diesem Handbuch verwendete Symbole Reinigung Absichern des Einbaubereichs Vorsichtsmaßnahmen bei der Lagerung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb Richtige Haltung für die Verwendung des Geräts VORBEREITUNG Überprüfen des Inhalts Entfernen der Verpackung Überprüfen des Lieferumfangs Bauteile Tasten auf Vorderseite...
Seite 3
TION Einstellen der Helligkeit Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Konfigurieren von SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Konfigurieren von SAMSUNG MAGIC Upscale Bildgröße Ändern der Bildgröße HDMI-Schwarzwert Konfigurieren der Einstellungen für den HDMI-...
Seite 4
Inhaltsverzeichnis Grün Konfigurieren von Grün Blau Konfigurieren von Blau Farbtemp. Konfigurieren der Einstellungen für die Farbtemp. Gamma Konfigurieren von Gamma GRÖßENÄNDERUNG Sprache ODER VERSCHIEBEN DER Konfigurieren von Sprache ANZEIGE H-Position (Menü) und V-Position (Menü) Konfigurieren von H-Position (Menü) und V- Position (Menü) Anz.
Seite 5
Installieren der Software Entfernen der Software MagicRotation Installieren der Software Entfernen der Software HANDBUCH ZUR Anforderungen vor einer Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A TECHNISCHE DATEN...
Seite 6
Inhaltsverzeichnis Tabelle der Standardsignalmodi ANHANG Kontakt zu Samsung Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) Terminologie INDEX Inhaltsverzeichnis...
Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Ziehen Sie das Netzkabel vom Bildschirm ab. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.
Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein Luftbefeuchter mit Ultraschall verwendet wird. Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 96), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)
Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.
Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
Seite 12
Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 13
Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...
hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 96). Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 15
Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.
Seite 16
Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 96). Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
Seite 17
Vor Inbetriebnahme des Geräts Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts. Dies kann zu einem elektrischen Schlag oder Brand führen. Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten. Die Augen werden weniger ermüdet. ...
Vor Inbetriebnahme des Geräts Richtige Haltung für die Verwendung des Geräts Verwenden Sie das Gerät in der richtigen Haltung wie folgt: Sitzen Sie aufrecht, mit geradem Rücken. Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und ...
Vorbereitung Überprüfen des Inhalts 1.1.1 Entfernen der Verpackung Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die Verpackung mit einem scharfen Instrument öffnen. Entfernen Sie das Styropor vom Gerät. Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle. Diese Abbildung dient nur als Beispiel.
Vorbereitung 1.1.2 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt. Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen. Komponenten Kurzanleitung zur Konfiguration Garantiekarte Benutzerhandbuch (nicht überall verfügbar) Netzkabel...
Seite 21
Vorbereitung Bauteile 1.2.1 Tasten auf Vorderseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Tastenhilfe SAMSUNG MAGIC AUTO SAMSUNG MAGIC AUTO ANGLE ANGLE...
Seite 22
Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein. Bestätigen einer Menüauswahl. Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI/HDMI)(S22C450F/S24C450F) (Analog/DVI/ DisplayPort)(S22C450DW).. ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ ] ändern, wird auf dem Bildschirm oben...
Vorbereitung 1.2.2 Rückseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. S22C450F/ S24C450F HDMI IN RGB IN POWER IN DVI IN S22C450DW DP IN...
Vorbereitung 1.2.3 Seitenansicht rechts Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Informationen über Anschlüsse Zum Anschluss eines Quellgeräts über ein USB-Kabel. 1 Vorbereitung...
Vorbereitung Installieren 1.3.1 Befestigen des Ständers Legen Sie als Schutz ein Tuch Entfernen Sie den Schieben Sie den Sockel in oder Polster auf eine ebene Sicherungsstift erst, nachdem Pfeilrichtung in den Standfuß. Oberfläche. Legen Sie das Sie den Standfuß befestigt Gerät anschließend mit der haben.
Vorbereitung 1.3.2 Anpassen von Neigung und Höhe Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. 0(±5mm) ~ 130mm(±5mm) Um die Höhe einzustellen, entfernen Sie den Sicherungsstift. ...
Vorbereitung 1.3.4 Befestigen einer Wandhalterung oder eines Standfußes Vor der Installation Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose. Legen Sie als Schutz ein Tuch Lösen Sie die Schraube auf der Heben Sie den Standfuß an oder Polster auf eine ebene Rückseite des Geräts.
Seite 28
Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.
Vorbereitung 1.3.5 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
Anschließen und Verwenden eines externen Geräts Vor dem Anschließen 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. ...
Anschließen und Verwenden eines externen Geräts Anschließen und Verwenden eines PCs 2.2.1 Anschließen an einen PC Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.
Seite 32
Anschließen und Verwenden eines externen Geräts Verbinden über ein HDMI-Kabel (S22C450F/S24C450F) HDMI IN HD MI Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI-Kabel an den HDMI-Anschluss des PCs an. Verbinden Sie das Gerät und die Steckdose mit dem Netzkabel. Schalten Sie den PC mit dem Netzschalter ein.
Anschließen und Verwenden eines externen Geräts Verbinden über ein DP-Kabel (S22C450DW) DP IN DP IN Verbinden Sie den [DP IN]-Anschluss auf der Rückseite des Geräts über das DP-Kabel mit dem DP- Anschluss des Computers. Verbinden Sie das Gerät und die Steckdose mit dem Netzkabel. Schalten Sie den PC mit dem Netzschalter ein.
Anschließen und Verwenden eines externen Geräts Anschließen mit USB Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist. Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder ein externes Festplattenlaufwerk an den [ ]-Anschluss des Monitors anschließen und können auf den Anschluss an den Computer verzichten.
Seite 35
Anschließen und Verwenden eines externen Geräts Verwenden Sie das im Lieferumfang des Monitors enthaltene USB-Kabel, um den [ Anschluss des Monitors mit dem USB-Anschluss Ihres Computers zu verbinden. Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den [ ]-Anschluss des USB-Monitors an. Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer.
Anschließen und Verwenden eines externen Geräts Anschließen an die Stromversorgung Um dieses Gerät zu verwenden, verbinden Sie das Netzkabel mit einer Steckdose und dem Anschluss [POWER IN] des Geräts. (Die Eingangsspannung wird automatisch umgeschaltet.) POWER IN 2 Anschließen und Verwenden eines externen Geräts...
Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD. Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http:// www.samsung.com/), und laden Sie die Datei herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
Anschließen und Verwenden eines externen Geräts 2.3.2 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.
Anschließen und Verwenden eines externen Geräts 2.3.3 Ändern der Auflösung mithilfe eines PCs Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC unter „Systemsteuerung“ an. Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ...
Seite 40
Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows Vista Öffnen Sie Systemsteuerung Anpassung Anzeigeeinstellungen, und ändern Sie die Auflösung. *********** *********** 2 Anschließen und Verwenden eines externen Geräts...
Seite 41
Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows 7 Öffnen Sie Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...
Seite 42
Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows 8 Öffnen Sie Einstellungen Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...
Kontrast Kontrast Schärfe Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Angle Bildgröße SAMSUNG MAGIC Upscale H-Position Bildgröße AUTO AUTO AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Passen Sie den Kontrast mit der Taste [ ] an. 3 Bildschirmkonfiguration...
Kontrast Kontrast Schärfe Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Angle Bildgröße SAMSUNG MAGIC Upscale H-Position Bildgröße AUTO AUTO AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Passen Sie die Schärfe mit der Taste [ ] an. 3 Bildschirmkonfiguration...
MAGIC Sie können die Helligkeit nach Ihren Wünschen einstellen. 3.4.1 Konfigurieren von SAMSUNG MAGIC Bright Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Seite 47
Benutzerdef. SAMSUNG MAGIC Upscale Bildgröße AUTO AUTO AUTO AUTO (S22C450F/S24C450F) Wenn der externe Eingang über HDMI oder DVI(S22C450F/S24C450F) angeschlossen ist und SAMSUNG PC/AV-Modus eingestellt ist, gibt es für Bright die vier folgenden, werkseitig MAGIC vorgegebenen Bildeinstellungen (Dynamisch, Standard, Film and Benutzerdef.). Sie können eine...
Optimalkontrast -Modus ist. MAGIC Sie können den Winkel nach Ihren Wünschen einstellen. 3.5.1 Konfigurieren von SAMSUNG MAGIC Angle Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Seite 49
Bildschirmkonfiguration Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ① ④ ⑤ gibt. Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist. Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ Die gewählte Option wird aktiviert.
Dieses Menü ist nicht verfügbar, wenn Bright Kino- oder Optimalkontrast-Modus ist. MAGIC 3.6.1 Konfigurieren von SAMSUNG MAGIC Upscale Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
SAMSUNG SAMSUNG MAGIC Angle MAGIC Angle SAMSUNG MAGIC Upscale AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an. Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an. SAMSUNG MAGIC Bright...
Seite 52
Bildschirmkonfiguration SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle AUTO (S22C450DW) : Dieser Modus eignet sich zum Betrachten des 4:3-Seitenverhältnisses von Videos oder normalen Ausstrahlungen. Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an. Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.
HDMI-Schwarzwert H-Position V-Position Grob Fein AUTO (S22C450F/S24C450F) Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses gibt. Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen Sie diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.
Das folgende Fenster wird angezeigt. BILD BILD HDMI-Schwarzwert HDMI-Schwarzwert H-Position H-Position V-Position V-Position Grob 1936 Grob 1936 Fein Fein AUTO AUTO (S22C450F/S24C450F) SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle AUTO AUTO (S22C450DW) Drücken Sie [ ], um H-Position oder V-Position zu konfigurieren. 3 Bildschirmkonfiguration...
Drücken Sie [ ], um zu Grob zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD HDMI-Schwarzwert H-Position V-Position 1936 Grob Fein AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Passen Sie Grob mit der Taste [ ] an. 3 Bildschirmkonfiguration...
Drücken Sie [ ], um zu Fein zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD HDMI-Schwarzwert H-Position V-Position 1936 Grob Fein AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Passen Sie Fein mit der Taste [ ] an. 3 Bildschirmkonfiguration...
Konfigurieren des Farbtons SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright MAGIC Kino- oder Optimalkontrast-Modus ist. Passt den Wert der Farbe Rot im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe.
Konfigurieren des Farbtons Grün Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.2.1 Konfigurieren von Grün Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Konfigurieren des Farbtons Blau Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.3.1 Konfigurieren von Blau Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Seite 60
2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein. Benutzerdef.: Passt die Farbtemperatur an. Wenn über HDMI oder DVI (S22C450F/S24C450F) ein externes Signal anliegt und PC/AV-Modus eingestellt ist, können unter Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal, Warm and Benutzerdef.).
Konfigurieren des Farbtons Gamma Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist. MAGIC 4.5.1 Konfigurieren von Gamma Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Größenänderung oder Verschieben der Anzeige Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. 5.1.1 Konfigurieren von Sprache Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Größenänderung oder Verschieben der Anzeige H-Position (Menü) und V-Position (Menü) H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts. V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten. 5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü) Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Größenänderung oder Verschieben der Anzeige Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 5.3.1 Konfigurieren von Anz.
Größenänderung oder Verschieben der Anzeige Transparenz Einstellen der Transparenz für die Menüfenster: 5.4.1 Ändern des Transparenz Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie die Taste [ ] um zu MENÜEINST.
Setup und Reset Reset Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück. 6.1.1 Initialisieren von Einstellungen Reset Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
Setup und Reset Öko-Sparmodus Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. MAGIC 6.2.1 Konfigurieren von Öko-Sparmodus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Seite 68
Setup und Reset Autom. Aus Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. 6.3.1 Konfigurieren von Autom. Aus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Seite 69
Setup und Reset Danach aussch. Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet. Diese Option ist nur verfügbar, wenn Autom. Aus gesetzt ist. 6.4.1 Konfigurieren von Danach aussch. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Sie dann [ Das folgende Fenster wird angezeigt. AUTO HDMI DisplayPort AUTO AUTO (S22C450F/S24C450F) (S22C450DW) Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ Die gewählte Option wird aktiviert. 6 Setup und Reset...
Seite 71
Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. 6.6.1 Konfigurieren von Tasten-Wdh.-Zeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
Setup und Reset Quellenerkennung Aktivieren Sie Quellenerkennung. 6.7.1 Konfigurieren von Quellenerkennung Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
Seite 73
SETUP & RESET zu navigieren, und drücken Sie dann [ Drücken Sie [ ], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright AUTO SAMSUNG SAMSUNG Angle Bright Öko-Sparmodus...
Menü INFORMATIONEN u.a. INFORMATIONEN Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 7.1.1 Anzeigen von INFORMATIONEN Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu INFORMATIONEN...
Seite 75
Menü INFORMATIONEN u.a. Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm Wenn der Startbildschirm (also der Bildschirm ohne Menü) angezeigt wird, können Sie die Helligkeit oder Kontrast mit den Tasten [ ] anpassen. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen (wenn gerade kein Menü...
Installieren der Software MagicTune 8.1.1 Was ist "MagicTune"? "MagicTune" ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an. Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden. 8.1.2 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein.
Klicken Sie auf Ja, um die Deinstallation von "MagicTune™" zu starten. Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist. Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für "MagicTune™" finden Sie auf unserer Website (http://www.samsung.com/us/consumer/ learningresources/monitor/magetune/pop_intro.html). 8 Installieren der Software...
Installieren der Software MultiScreen Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen. 8.2.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein. Wählen Sie das Installationsprogramm für "MultiScreen". Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen"...
Seite 79
Installieren der Software Hardware Hauptspeicher: Mindestens 32 MB Festplatte: Mindestens 60MB verfügbar 8.2.2 Entfernen der Software Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software. Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/ Entfernen.
Installieren der Software MagicRotation Die "MagicRotation"-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert. 8.3.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein.
Seite 81
Sie müssen das aktuelle Service Pack auf Ihrem Computer installiert haben. Wenn Sie Windows™ NT 4.0 verwenden, müssen Sie Internet Explorer 5.0 oder höher mit Active Desktop-Komponenten installieren. Weitere Informationen finden Sie auf der Website (http://www.samsung.com/sec/consumer/ learningresources/monitor/magicrotation/download.html). Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc. ...
Seite 82
Klicken Sie auf Ja, um die Deinstallation von "MagicRotation" zu starten. Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist. Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für "MagicRotation" finden Sie auf unserer Website (http://www.samsung.com/sec/consumer/ learningresources/monitor/magicrotation/download.html). 8 Installieren der Software...
Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
Seite 84
Handbuch zur Fehlerbehebung Bildschirmproblem Problem Lösungen Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
Seite 85
Handbuch zur Fehlerbehebung Problem Lösungen Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE. (Siehe " Konfigurieren des Farbtons") Auf dem Bildschirm wird kein Bild angezeigt un Das Gerät befindet sich im Stromsparmodus. die Netz-LED blinkt alle 0,5 bis 1 Sekunde. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Seite 86
Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
Seite 87
Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung eingestellt? Darstellung und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung ...
Technische Daten 10.1 Allgemein Modellname S22C450F S24C450F Display Größe 21,5 Zoll (54 cm) 24 Zoll (61 cm) Anzeigebereich 476,64 mm (B) x 531,36 mm (B) x 268,11 mm (H) 298,89 mm (H) Pixelabstand 0,24825 mm (B) x 0,27675 mm (B) x...
Seite 89
Technische Daten Modellname S22C450F S24C450F VESA-Montagevorrichtung 100 mm x 100 mm (zur Verwendung mit einem speziellen Träger-Montagesatz) Umgebungsbe Betrieb Temperatur : 10˚C – 40˚C (50˚F – 104˚F) dingungen Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend Aufbewahrung Temperatur : -20˚C – 45˚C (-4˚F – 113˚F) Luftfeuchtigkeit : 5 % –...
Seite 90
Technische Daten Modellname S22C450DW Display Größe 22 Zoll (55 cm) Anzeigebereich 473,76 mm (B) x 296,1 mm (H) Pixelabstand 0,282 mm (B) x 0,282 mm (H) Synchronisierung Horizontalfrequenz 30 – 81 kHz Vertikalfrequenz 56 – 75 Hz Bildschirmfarben 16,7 Millionen Auflösung Optimale 1680 x 1050 bei 60Hz...
Seite 91
Technische Daten Modellname S22C450DW Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Energiesparmodus Energiesparmodus Stromverbrauch (Netztaste aus) Stromversorgungsanzeige Blinkt Leistungsaufnahme 21 W Weniger als 0,1 W Weniger als 0,1 W (S22C450F) Leistungsaufnahme 19 W 0,3 W (typisch) 0,3 W (typisch) (S22C450DW) Leistungsaufnahme 23 W Weniger als 0,1 W Weniger als 0,1 W...
übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach. S22C450F / S24C450F Horizontalfreq Vertikalfrequenz...
Seite 94
Technische Daten Horizontalfreq Vertikalfrequenz Pixeltakt Synchronisation Auflösung uenz (kHz) (Hz) (MHz) spolarität (H/V) VESA, 1280 x 1024 79,976 75,025 135,000 VESA, 1440 x 900 55,935 59,887 106,500 VESA,1600 x 900RB 60,000 60,000 108,000 VESA, 1680 x 1050 65,290 59,954 146,250 VESA, 1920 x 1080 67,500 60,000...
Seite 95
Technische Daten S22C450DW Synchronisatio Horizontalfreq Vertikalfrequenz Pixeltakt Auflösung nspolarität (H/ uenz (kHz) (Hz) (MHz) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480...
Anhang Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French) LATIN AMERICA ARGENTINE 0800 333 3733 http://www.samsung.com.ar...
Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ...
Anhang Andere Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus. Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.) Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet.
Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Gamma Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.
Seite 106
Anhang Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms. Auflösung Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit. Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.
Seite 107
Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter Anschließen und Verwenden eines PCs Inanspruchnahme des kostenpflichtigen Anzeigedauer Services Kosten für Kunden Autom Aus INFORMATIONEN Installieren Bauteile Benutzerd Taste Kontakt zu Samsung Bildgröße Kontrast Blau MagicRotation Copyright MultiScreen Danach aussch ÖkoSparmodus Ordnungsgemäße Entsorgung Energiesparmodus PCAVModus F &...
Seite 108
Index SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Schärfe Sicherheitshinweise Sprache Tabelle der Standardsignalmodi TastenWdhZeit Terminologie Transparenz Überprüfen des Inhalts Vor dem Anschließen Zurücksetzen Index...
