SPECIFICATIONS
—
(Information in brackets {} refers to model TX-25LK1C)
{information in brackets [ ] refers to model TX-28SK1C)
Power Source:
Power Consumption:
Aerial Impedance:
Standby Power
Consumption:
Receiving System:
Receiving Channels:
VHF E2-E12
VHF A-H (ITALY)
CATV (S01-S05)
CATV $11-S20 (U1-U10)
Intermediate Frequency:
Video
Audio
Colour
Video/Audio Terminals:
AV1 IN
AV1 OUT
RCA IN
RCA IN
High Voltage:
Picture Tube:
Audio Output:
Headphones
Accessories supplied:
Dimensions:
Height:
Width:
Depth:
Net Weight:
220-240V a.c., 50Hz
76W
~=—s«72W}_—s«s[
BW]
75Q unbalanced, Coaxial Type
0,9W
PAL-B/G, PAL-60
M.NTSC (AV)
NTSC (AV only)
VHF H1-H2 (ITALY)
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV $21-S41 (HYPERBAND)
38,9MHz
33,4MHz,
33, 16MHz (A2)
34,47MHz
Video (21 pin) 1V p-p 75Q
Audio (21 pin) 500mV rms 10kQ
RGB (21 pin}
0,7V p-p 75Q
Video (21 pin}
1V p-p 75Q
Audio (21 pin) 500mV rms 1kQ
Video 1V p-p 75Q
Audio 500mV rms 10kQ
2BKV + 1kV
AGG6ECF50X04
66cm
{A59EEQ15X97}
59cm
[ASGECF50X04]
66cm
2 x 10W (Music Power), 2 x 5W R.M.S.
8Q Impedance
8Q Impedance
Remote Control
2 x R6 (UMS) Batteries
571mm
{522mm}
[571mm]
778mm ~=—s {718mm}
[778mm]
478mm
{464mm}
[478mm]
31,5kg
{26,75kg}
{34,5kg]
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the Z8 technical
guide.
Panasonic
_

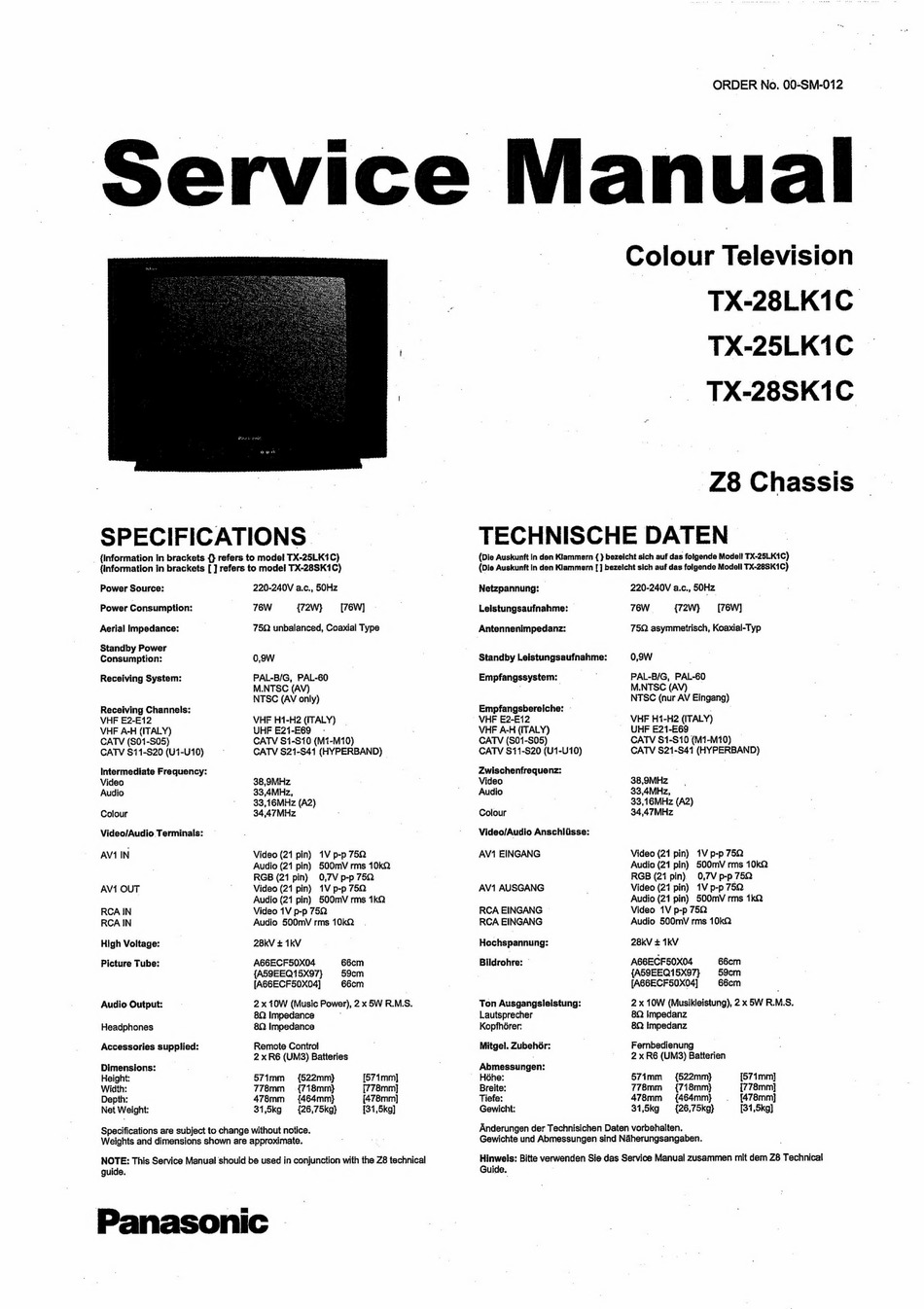

ORDER No. 00-SM-012
ervice Manual
Colour Television
TX-28LK1C
TX-25LK1C
TX-28SK1C
Z8 Chassis
TECHNISCHE DATEN
(Die Auskunft In den Klammern { } bezeicht sich auf das folgende Model! TX-25LK1C)
(Die Auskunft in den Klammern {] bezeicht sich auf das folgende Modell TX-28SK1C)
Netzpannung: —
Leistungsaufnahme: ©
Antennenimpedanz:
Standby Leistungsaufnahme:
Empfangssystem:
Empfangsbereiche:
—
VHF E2-E12
VHF A-H (ITALY)
CATV (S01-S05)
CATV $11-$20 (U1-U10)
Zwischenfrequenz:
Video
Audio
Colour
Video/Audio Anschilisse:
AV1 EINGANG
AV1 AUSGANG
RCA EINGANG
RCA EINGANG
Hochspannung:
Bildrohre:
©
Ton Ausgangsleistung:
Lautsprecher
Kopfhérer:
Mitgel. Zubehér:
Abmessungen:
Héhe:
Breite:
Tiefe:
Gewicht:
220-240V a.c., 50H2
76W
{72W}
[76W}
75Q asymmetrisch, Koaxial-Typ
0,9W
PAL-B/G, PAL-60
M.NTSC (AV)
NTSC (nur AV Eingang)
VHF H1-H2 (ITALY)
UHF E21-E69
CATV $1-S10 (M1-M10)
CATV $21-S41 (HYPERBAND)
38,9MHz
33,4MHz,
33,16MHz (A2)
34,47MHz
Video (21 pin)
1V p-p 75Q
Audio (21 pin) 500mV rms 10kQ
RGB (27 pin).
0,7V p-p 752
Video (21 pin) 1V p-p 75Q
Audio (21 pin} 500mV rms 1kQ
Video 1V p-p 75Q
Audio 500mV rms 10kQ
28kV + 1kV
A6G6ECF50X04
66em
{A5SEEQ15X97}
59cm
[A6GECF50X04]
66cm
2 x 10W (Musikleistung), 2 x 5W R.M.S.
8Q Impedanz
8Q Impedanz
Fernbedienung
2 x R6 (UM3) Batterien
57imm
{522mm}
[571mm]
778mm = {718mm}
[778mm]
478mm
{464mm}
.
[478mm]
31,5kg
{26,75kg}
[31,5kg]
Anderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Naherungsangaben.
Hinweis: Bitte verwenden Sie das Service Manual zusammen mit dem Z8 Technical
Guide.
