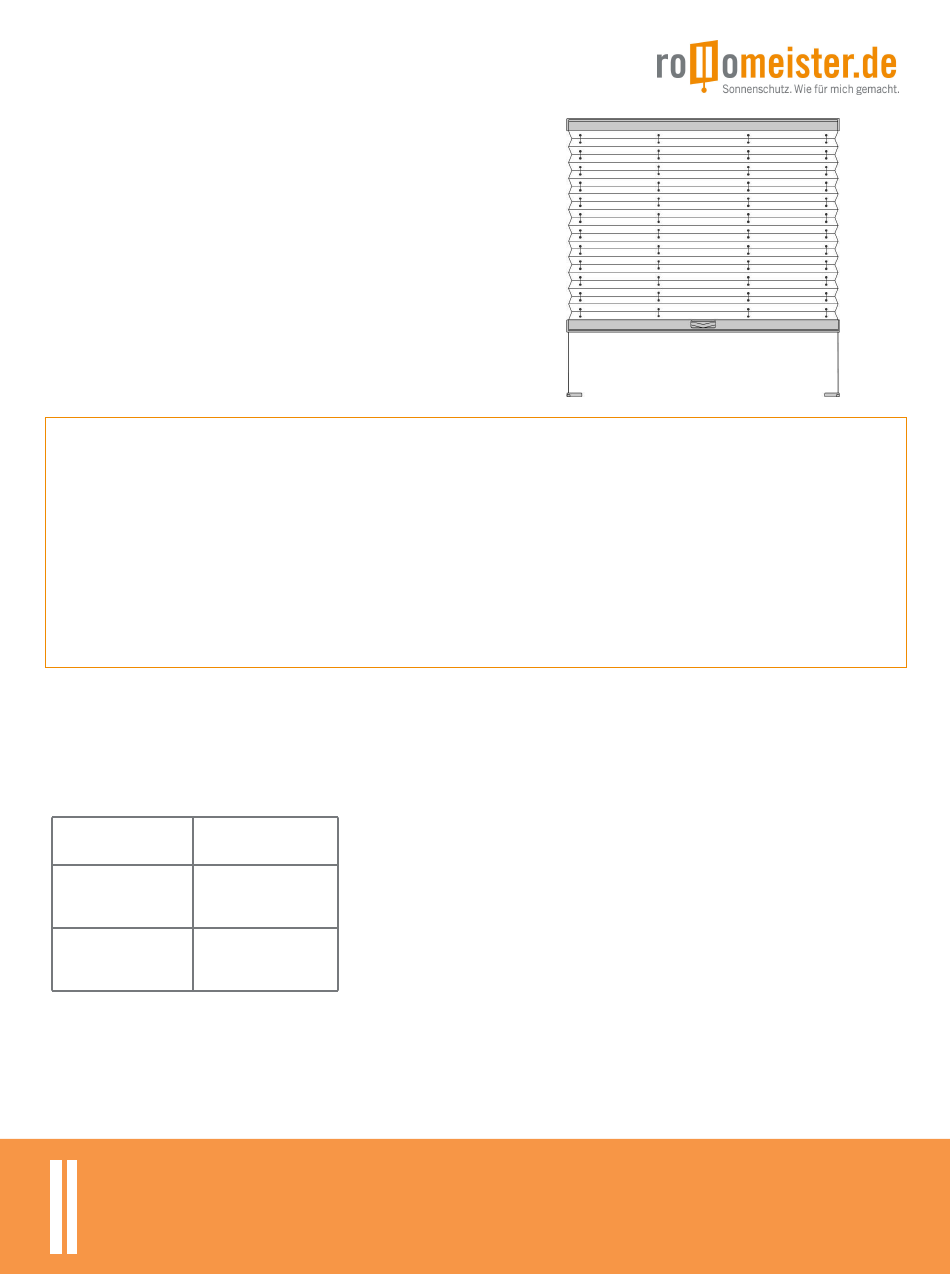

Senkrechte, rechteckige Fenster Inhalt Vorbemerkung Maßanleitung Montageanleitung 3.1 Montage auf dem Fensterrahmen/ -flügel 3.2 Montage in der Glasleiste Pflegeanleitung Zulässige Maße Breite Höhe Mind. 20cm- Mind. 30cm- max. 120cm max. 220cm Mind.20cm- Mind.30cm- max. 150cm max. 150cm © Rollomeister GmbH www.rollomeister.de... -
Seite 2: Vorbemerkung
Vorbemerkung Sehr geehrte Rollomeister-Kundin, Sehr geehrter Rollomeister-Kunde, wir bedanken uns herzlichst dafür, dass Sie sich für ein Qualitätsprodukt aus unserem Hause entschieden haben und wünschen Ihnen viel Freude damit. Damit die Montage Ihres Wunschproduktes genauso reibungslos vonstatten geht wie die Bestellung, finden Sie auf den nächsten Seiten einfache und leicht verständliche Schritt-für-Schritt-Erklärungen zu jeder... -
Seite 3: Maßanleitung
Klemmträgern werden folgende Maße benötigt: Anlagenbreite B: Die Anlagenbreite ergibt sich aus der Breite der Glasscheibe inklusive Glasleiste zuzüglich des gewünschten Überstands X. Anlagenhöhe H: Die Anlagenhöhe H entspricht der Höhe des Fensterrahmens/ -flügels abzüglich 5mm. © Rollomeister GmbH www.rollomeister.de... - Seite 4 Beachten Sie, dass die Glasleiste eine Mindesttiefe von 15mm haben sollte. Messen Sie die Glasleiste zur Sicherheit an mehreren Stellen und geben Sie die schmalste Stelle an. Glasscheibe Glasscheibe Schräge Glasleiste 25mm 15mm - 3mm Glasscheibe Gerade Glasleiste 15mm © Rollomeister GmbH www.rollomeister.de...
-
Seite 5: Montageanleitung
(inklusive 1 Schraube pro Träger) Montagewinkel für Deckenträger mit Abdeckkappe (inklusive 2 Schrauben pro Winkel) Unterteil Spannschuh (inklusive 1 Schraube pro Spannschuh) Montagewinkel mit Abdeckkappe für Spannschuh (inklusive 2 Schrauben pro Winkel) Bediengriff (inklusive 1 Schraube) © Rollomeister GmbH www.rollomeister.de... - Seite 6 Montage mit Bild Bis 57cm 57cm-107cm Ab 107cm Klemmträgern Breite Breite Breite Klemmträger oben inkl. Deckenträger (inklusive 1 Schraube pro Träger) Klemmträger unten inkl. Spannschuh (inklusive 1 Schraube pro Spannschuh) Inbusschlüssel Bediengriff (inklusive 1 Schraube) © Rollomeister GmbH www.rollomeister.de...
- Seite 7 Montagewinkel. Schieben Sie die Abdeckkappen auf die Winkel. Schritt 3 Hängen Sie das Plissee zuerst hinten in die Träger ein und schieben Sie es dann vorne nach oben, bis es mit einem Klick einrastet. © Rollomeister GmbH www.rollomeister.de...
- Seite 8 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem verschraubten Unterteil. Anschließend setzen Sie die Abdeckkappen auf die Montagewinkel. Bitte beachten Sie, dass das Seitenführungs- seil auf der äußeren Seite des Spannschuhs verläuft. © Rollomeister GmbH www.rollomeister.de...
- Seite 9 Kante des Fensterrahmens/ -flügels fest. Bitte beachten Sie, dass die Klemmträger genau bündig zur Anlage angebracht werden, da sonst das Spannseil nicht senkrecht verlaufen kann. Drehen Sie die Schraube vorne am Klemmträger mit Hilfe des Inbusschlüssels fest. © Rollomeister GmbH www.rollomeister.de...
- Seite 10 Schritt 4 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem Unterteil. Bitte beachten Sie, dass das Seitenführungs- seil auf der äußeren Seite des Spannschuhs verläuft. © Rollomeister GmbH www.rollomeister.de...
-
Seite 11: Montage In Der Glasleiste
Montage in der Glasleiste Befestigungsmaterial (Stückzahl pro Schiene) Montage in der Glasleiste Bild Bis 57cm 57cm-107cm Ab 107cm Breite Breite Breite Deckenträger (inklusive 1 Schraube pro Träger) Unterteil Spannschuh (inklusive 1 Schraube pro Spannschuh) Bediengriff (inklusive 1 Schraube) Verdrehsicherung © Rollomeister GmbH www.rollomeister.de... - Seite 12 19mm bis Mitte der Schiene betragen. Bitte beachten Sie, dass die Schraubenlänge 2mm kürzer ist als die Falztiefe. 3,5cm max. 50cm 3,5cm Metall Holz Kunststoff Schritt 2 Schrauben Sie die Deckenträger in die oberen gebohrten Löcher. © Rollomeister GmbH www.rollomeister.de...
- Seite 13 Achten Sie darauf, dass die Spannschuhe bündig zur Anlage angebracht werden. Schritt 5 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem verschraubten Unterteil. Bitte beachten Sie, dass das Seitenführungsseil auf der äußeren Seite des Spannschuhs verläuft. © Rollomeister GmbH www.rollomeister.de...
-
Seite 14: Pflegeanleitung
Bei Elektro- und Kurbelanlagen dürfen die mechanischen Teile nicht in Lauge oder Wasser gelangen. Von einer chemischen bzw. Ultraschallreinigung raten wir ab und übernehmen keinerlei Gewährleistung. Für eine professionelle Reinigung wenden Sie sich bitte an den Verband deutscher Sonnenschutzreiniger. www.vds-sonnenschutz.de © Rollomeister GmbH www.rollomeister.de... - Seite 15 Nähere Angaben bzgl. Reinigungsspezifikationen der einzelnen Stoffe erhalten sie auf Anfrage. Elektroanlagen sind nicht für die Montage in Feuchträumen (Bäder, Schwimmbäder, Gewächshäuser) geeignet. Tipp: Bedienen Sie Ihren Cosiflor- Faltstore täglich und sie werden lange Zeit daran Freude haben. © Rollomeister GmbH www.rollomeister.de...
