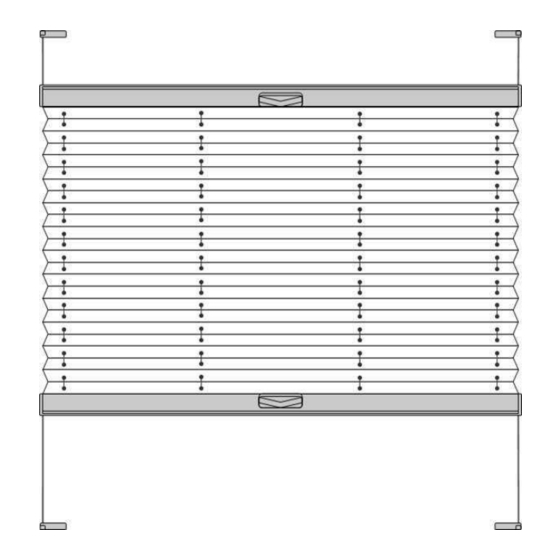

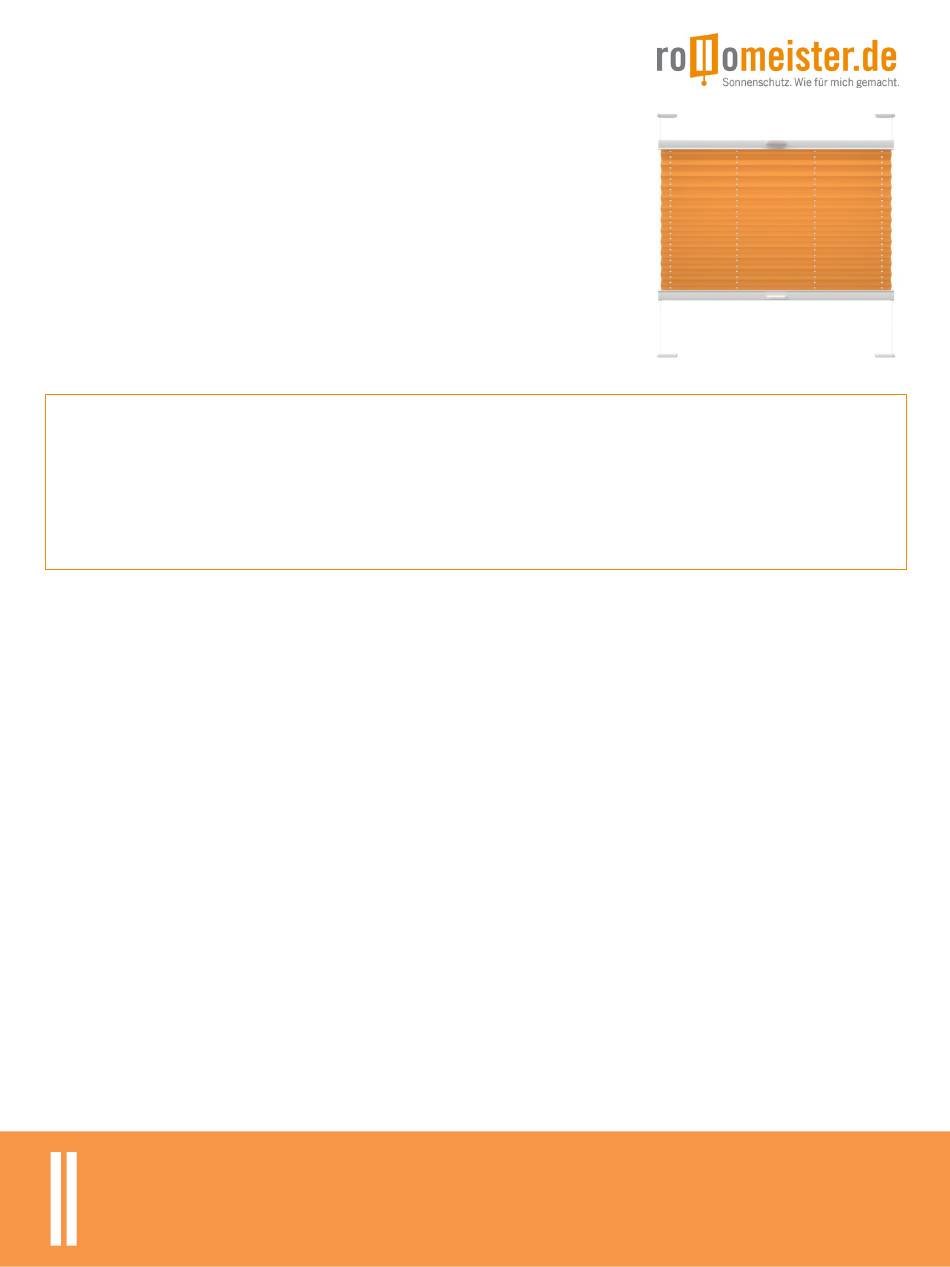

Mess- und Montageanleitung für
Standard- und Wabenplissees
Senkrechte, rechteckige Fenster
VS2
Inhalt
1.
Vorbemerkung
2.
Aufmaß und Montage auf dem Fensterrahmen mit Wandträgern
3.
Aufmaß und Montage in der Glasleiste mit Deckenträgern & Sockelplatten
4.
Aufmaß und Montage auf der Glasleiste mit Glasleistenwinkeln
1.Vorbemerkung
Sehr geehrte Rollomeister-Kundin,
Sehr geehrter Rollomeister-Kunde,
wir bedanken uns herzlichst dafür, dass Sie sich für ein Qualitätsprodukt aus unserem Hause entschieden
haben und wünschen Ihnen viel Freude damit.
Damit die Montage Ihres Wunschproduktes genauso reibungslos vonstatten geht wie die Bestellung, finden
Sie auf den nächsten Seiten einfache und leicht verständliche Schritt-für-Schritt-Erklärungen zu jeder
einzelnen Montagesituation. Wir erklären Ihnen wie Sie bequem und ganz ohne Hilfe eines Fachmanns Ihr
Produkt ausmessen, montieren und reinigen können.
Sie werden sehen, wie einfach es ist!
© Rollomeister GmbH
www.rollomeister.de
1
2
6
11
1
Verwandte Anleitungen für Rollomeister VS2
Inhaltszusammenfassung für Rollomeister VS2
- Seite 1 Aufmaß und Montage in der Glasleiste mit Deckenträgern & Sockelplatten Aufmaß und Montage auf der Glasleiste mit Glasleistenwinkeln 1.Vorbemerkung Sehr geehrte Rollomeister-Kundin, Sehr geehrter Rollomeister-Kunde, wir bedanken uns herzlichst dafür, dass Sie sich für ein Qualitätsprodukt aus unserem Hause entschieden haben und wünschen Ihnen viel Freude damit.
- Seite 2 Maximale Höhe 220cm bzw. 150cm (mind. 30cm) Anlagenbreite = B einschließlich des gewünschten Überstands (X) Anlagenhöhe = H einschließlich des gewünschten Überstands (X) X = oben und unten min. 25 mm (= Höhe des Wandträgers) Hinweis Bitte beachten Sie den Fenstergriff! © Rollomeister GmbH www.rollomeister.de...
-
Seite 3: Montage Auf Dem Fensterrahmen/ -Flügel
Winkel und eine Schraube pro Spannschuh) Montagewinkel mit Abdeckkappe inklusive Spannschuh (inklusive 2 Schrauben pro Winkel und eine Schraube pro Spannschuh) Bediengriff (1 je (1 je (1 je (inklusive 1 Schraube Schiene) Schiene) Schiene) pro Griff) © Rollomeister GmbH www.rollomeister.de... - Seite 4 Anlage angebracht werden müssen, da sonst die Seitenführung nicht senkrecht verlaufen kann. Metall Holz Kunststoff Schritt 2 Schrauben Sie die Spannschuhe mit Verrastungsmöglichkeit auf die oberen Montagewinkel und die Spannschuhe ohne Verrastungsmöglichkeit auf die unteren Montagewinkel. © Rollomeister GmbH www.rollomeister.de...
- Seite 5 Schritt 4 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem verschraubten Unterteil Bitte beachten Sie, dass das Seitenführungsseil auf der äußeren Seite des Spannschuhs verläuft. Die Oberteile mit Verrastungsmöglichkeit werden oben montiert. © Rollomeister GmbH www.rollomeister.de...
- Seite 6 Bitte beachten Sie die Mindestfalztiefe von 21mm für einen optimalen Sitz der Anlage. Grundsätzlich kann das Plissee ab einer Mindestfalztiefe von 16mm montiert werden. Das Plissee steht dann in der Glasleiste/Glasfalz über. Bei einer geringeren Falztiefe empfehlen wir eine Montage mit Sockelplatten. Glasfalz gerade Glasfalz schräg © Rollomeister GmbH www.rollomeister.de...
- Seite 7 Hinweis Messen Sie wegen eventueller Maßtoleranzen des Fensters das Maß B (Breite) an mehreren Punkten und geben Sie die schmalste Stelle an. Bitte beachten Sie die Mindestfalztiefen (siehe Abbildungen). Glasfalz gerade Glasfalz schräg Montageplatte © Rollomeister GmbH www.rollomeister.de...
-
Seite 8: Montage In Der Glasleiste
(inklusive 1 Schraube pro Spannschuh Spannschuh (2 je (2 je (2 je Schiene) Schiene Schiene (inklusive 1 Schraube pro Spannschuh) Bediengriff (1 je (1 je (1 je (inklusive 1 Schiene) Schiene) Schiene) Schraube pro Griff) Verdrehsicherung © Rollomeister GmbH www.rollomeister.de... - Seite 9 Falztiefe. Metall Holz Kunststoff Schritt 2 Schrauben Sie in die gebohrten Löcher in jeder Ecke einen Spannschuh inklusive Verdrehsicherung. Achten Sie darauf, dass Sie die Spannschuhe mit Verrastungsmöglichkeit an den oberen Löchern anbringen. © Rollomeister GmbH www.rollomeister.de...
- Seite 10 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem verschraubten Unterteil. Bitte beachten Sie, dass die Seitenführung auf der jeweils äußeren Seite des Spannschuhs verläuft. Die Oberteile mit Verrastungsmöglichkeit werden oben montiert. © Rollomeister GmbH www.rollomeister.de...
- Seite 11 Maximale Breite 120cm bzw. 150cm (mind. 20cm) Maximale Höhe 220cm bzw. 150cm (mind. 30cm) Anlagenbreite = Breite der Glasleiste + 5mm Anlagenhöhe = Höhe der Glasleiste – 18mm Hinweis Messen Sie die Eckpunkte der Glasleiste aus. © Rollomeister GmbH www.rollomeister.de...
- Seite 12 Schraube pro Spannschuh Spannschuh (2 je (2 je (2 je Schiene) Schiene Schiene (inklusive 1 Schraube pro Spannschuh) Glasleistenwinkel inklusive Abdeckkappe Bediengriff (1 je (1 je (1 je (inklusive 1 Schiene) Schiene) Schiene) Schraube pro Griff) © Rollomeister GmbH www.rollomeister.de...
- Seite 13 Schrauben Sie die Unterteile der Spannschuhe auf die Glasleistenwinkel. Montieren Sie anschließend die Glasleistenwinkel auf der Glasleiste. Achten Sie darauf, dass die Spannschuhe mit Verrastungsmöglichkeit oben auf der Glasleiste angebracht werden. Schritt 3 Befestigen Sie die beiliegenden Abdeckkappen auf den Glasleistenwinkeln. © Rollomeister GmbH www.rollomeister.de...
- Seite 14 Befestigen Sie nun das Oberteil des Spannschuhs mit dem eingehängten Spannseil auf dem verschraubten Unterteil. Bitte beachten Sie, dass die Seitenführung auf der jeweils äußeren Seite des Spannschuhs verläuft. Die Oberteile mit Verrastungsmöglichkeit werden oben montiert. © Rollomeister GmbH www.rollomeister.de...
