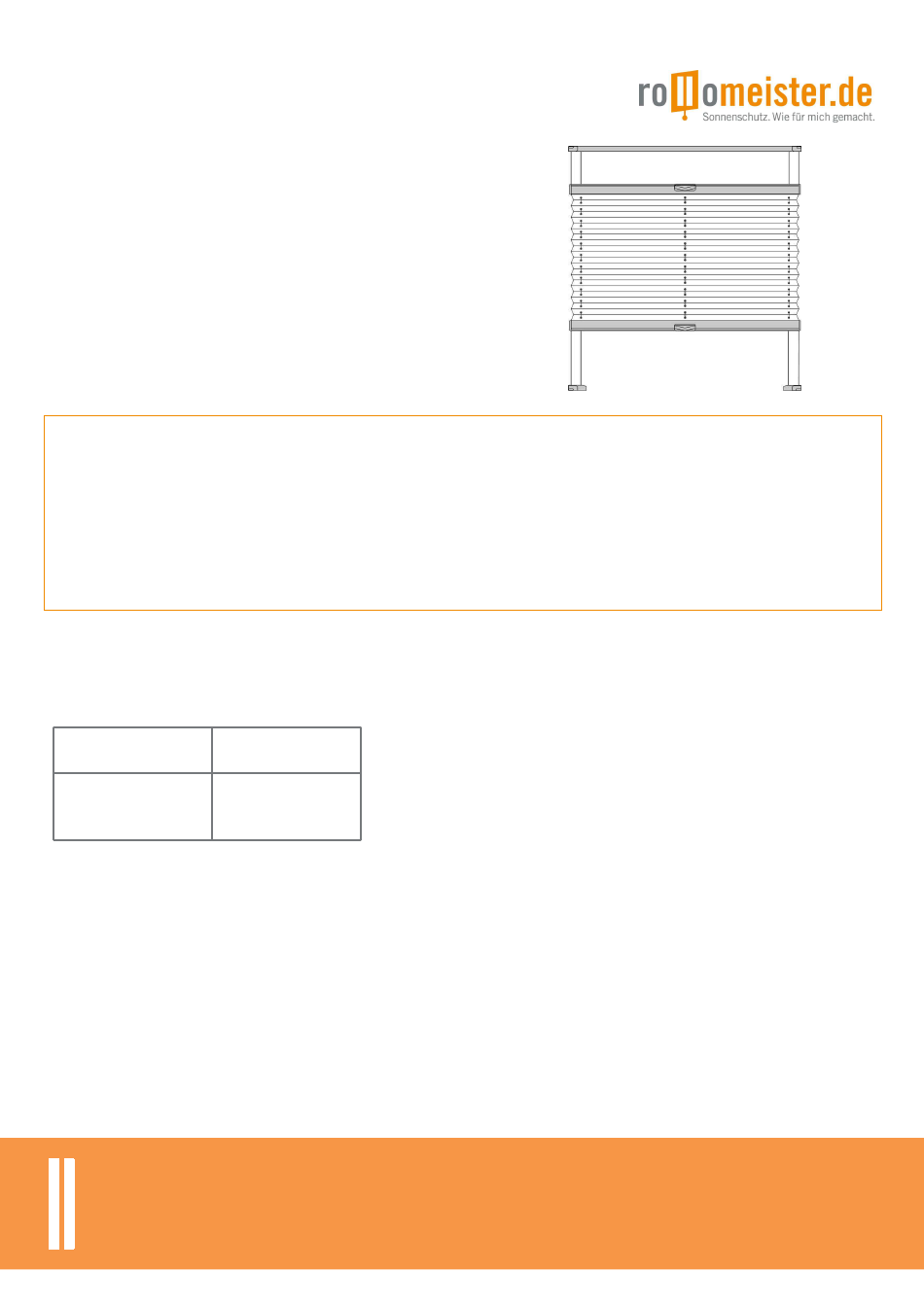

- Seite 1 Maß-, Montage- und Pflegeanleitung für Standard- und Wabenplissees Dachfenster DF 20 Inhalt Vorbemerkung Maßanleitung Montageanleitung Pflegeanleitung Zulässige Maße Breite Höhe Mind. 20cm- Mind. 30cm- max. 150cm max. 150cm © Rollomeister GmbH www.rollomeister.de...
- Seite 2 Vorbemerkung Sehr geehrte Rollomeister-Kundin, Sehr geehrter Rollomeister-Kunde, wir bedanken uns herzlichst dafür, dass Sie sich für ein Qualitätsprodukt aus unserem Hause entschieden haben und wünschen Ihnen viel Freude damit. Damit die Montage Ihres Wunschproduktes genauso reibungslos vonstatten geht wie die Bestellung, finden Sie auf den nächsten Seiten einfache und leicht verständliche Schritt-für-Schritt-Erklärungen zu jeder...
- Seite 3 Hinweis: Messen Sie die Glasleiste zur Sicherheit an mehreren Stellen und geben Sie die schmalste Stelle an! Beachten Sie zudem, dass die Glasleiste eine Mindesttiefe von 15mm haben muss. Glasscheibe Glasscheibe Schräge Glasleiste 25mm 15mm - 3mm Glasscheibe Gerade Glasleiste 15mm © Rollomeister GmbH www.rollomeister.de...
- Seite 4 Ab 100cm Breite Breite Spannschuh oben inklusive Abdeckkappe (inklusive 1 Schraube pro Spannschuh) Spannschuh unten inklusive Abdeckkappe (inklusive 1 Schraube pro Spannschuh Klemmschuh (inklusive 1 Schraube) Holzdübel Bediengriff (inklusive 1 Schraube) (1 je (1 je Schiene) Schiene) © Rollomeister GmbH www.rollomeister.de...
- Seite 5 VELUX-Träger, die sich in der Glasleiste befinden. Verschließen Sie beide Löcher mit Hilfe der Holzdübel. Hinweis bei ROTO- Dachfenstern mit schrägem Fensterfalz: Montieren Sie die Spannschuhe (nach Anleitung) im schrägen Teil des Fensterfalzes, nicht direkt vor der Glasscheibe. © Rollomeister GmbH www.rollomeister.de...
- Seite 6 Plissees 12mm bis Mitte der Schiene betragen. Bitte beachten Sie, dass die Schraubenlänge 2mm kürzer ist, als die Falztiefe. 15-50 cm 15-50 cm Metall Holz Kunststoff Schritt 2 Drehen Sie die Schrauben der Spannschuhe in die Ecken der Glasleiste. © Rollomeister GmbH www.rollomeister.de...
- Seite 7 Bügel und den Klemmschuh mit einer Schraube an. Schritt 4 Hängen Sie auf beiden Seiten des Bügels, auf dem der Klemmschuhs montiert ist, die Federn ein. Schritt 5 Schrauben Sie die Spannschuhe mit den kurzen Abdeckkappen oben in der Glasleiste fest. © Rollomeister GmbH www.rollomeister.de...
- Seite 8 Spannschuhe festdrehen, vergewissern Sie sich, dass die Schiene, die später auf den Spannschuhen montiert wird, genau bündig aufliegt. Schritt 7 Schrauben Sie nun die Schrauben an den äußeren Spannschuhen fest. Schritt 8 Nun können Sie die Schiene einsetzen. © Rollomeister GmbH www.rollomeister.de...
- Seite 9 Schneiden Sie den Stahldraht unter dem Plissee mittig durch. Schritt 10 Stellen Sie die unteren Spannschuhe aufrecht (mit den langen Abdeckkappen) unten in die Glasleiste. Schritt 11 Spannen Sie die Stahldrahtenden bis sie den Spannschuh berühren. © Rollomeister GmbH www.rollomeister.de...
- Seite 10 Knicken Sie den Stahldraht an der Stelle, an der sich Draht und Spannschuh berühren. Schritt 13 Fädeln Sie den Stahldraht durch den Spannschuh. Schritt 14 Machen Sie an der Knickstelle des Drahtes einen Knoten wie im Bild beschrieben. © Rollomeister GmbH www.rollomeister.de...
- Seite 11 Legen Sie den Spannschuh nun auf die Glasleiste über die Schraube. Drehen Sie die Schraube fest. Schritt 17 Setzen Sie die Abdeckkappe auf die unteren Spannschuhe. Schritt 18 Zum Schluss setzen Sie die kürzeren Abdeckkappen auf die oberen Spannschuhe. © Rollomeister GmbH www.rollomeister.de...
- Seite 12 Schrauben Sie die Adapterplatte mit der großen Schraube an der Griffkonsole fest. Schritt 3 Verschrauben Sie die kleine Schraube in dem dafür vorgesehenen kleinen Loch der Adapterplatte und befestigen Sie den Spannschuh darauf. Setzen Sie anschließend die Abdeckkappe auf den Spannschuh. © Rollomeister GmbH www.rollomeister.de...
-
Seite 13: Pflegeanleitung
Bei Elektro- und Kurbelanlagen dürfen die mechanischen Teile nicht in Lauge oder Wasser gelangen. Von einer chemischen bzw. Ultraschallreinigung raten wir ab und übernehmen keinerlei Gewährleistung. Für eine professionelle Reinigung wenden Sie sich bitte an den Verband deutscher Sonnenschutzreiniger. www.vds-sonnenschutz.de © Rollomeister GmbH www.rollomeister.de... - Seite 14 Nähere Angaben bzgl. Reinigungsspezifikationen der einzelnen Stoffe erhalten sie auf Anfrage. Elektroanlagen sind nicht für die Montage in Feuchträumen (Bäder, Schwimmbäder, Gewächshäuser) geeignet. Tipp: Bedienen Sie Ihren Cosiflor- Faltstore täglich und sie werden lange Zeit daran Freude haben. © Rollomeister GmbH www.rollomeister.de...
