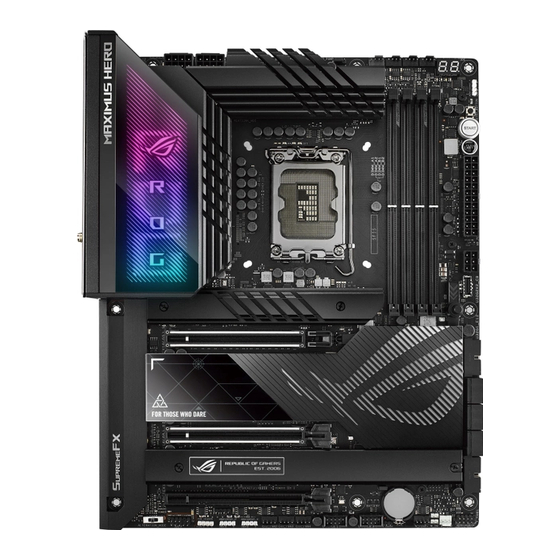

Asus ROG MAXIMUS Z790 DARK HERO Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für ROG MAXIMUS Z790 DARK HERO:
- Bedienungsanleitung (100 Seiten) ,
- Bedienungsanleitung (106 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Asus ROG MAXIMUS Z790 DARK HERO
Inhaltszusammenfassung für Asus ROG MAXIMUS Z790 DARK HERO
- Seite 1 ROG MAXIMUS Z790 DARK HERO...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
- Seite 3 Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v ROG MAXIMUS Z790 DARK HERO Spezifikationsübersicht ..........viii Verpackungsinhalt ........................xiv Anschlüsse mit gemeinsam genutzter Bandbreite ..............xv Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Rücktafel- und Audio-Anschlüsse des Motherboards ........1-18 1.3.1...
- Seite 4 Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
- Seite 5 Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
- Seite 6 Für weitere Informationen zum Herunterladen und Installieren von Treibern und Dienstprogrammen für Ihr Motherboard besuchen Sie bitte https://www.asus.com/support. RAID Konfigurationsanleitung Bitte besuchen Sie https://www.asus.com/support für weitere Informationen zum RAID- Konfigurationshandbuch. BIOS FlashBack™-Funktion Bitte besuchen Sie https://www.asus.com/support für weitere Informationen zur BIOS...
- Seite 7 Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die Schritte richtig ausführen, beachten Sie die folgenden Symbole, die in diesem Benutzerhandbuch verwendet werden. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten und Verletzungen zu vermeiden. WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden. HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.
- Seite 8 PCIEX16 (G5)_1 wird nur bei x8 ausgeführt. *** Um die Kompatibilität des installierten Geräts sicherzustellen, schauen Sie bitte unter https://www.asus.com/support/ nach der Liste der unterstützten Peripheriegeräte. Es werden 5 x M.2 Steckplätze und 4 x SATA 6 Gb/s Anschlüsse unterstützt* Intel Core™...
- Seite 9 ROG MAXIMUS Z790 DARK HERO Spezifikationsübersicht Intel Z790 Chipsatz - M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) - M.2_4 Steckplatz (Key M), Typ 2280 (unterstützt PCIe 4.0 x4 Modus) - M.2_5 Steckplatz (Key M), Typ 2280 (unterstützt PCIe 4.0 x4 Modus) Speicher - 4 x SATA 6 Gb/s Anschlüsse...
- Seite 10 ROG MAXIMUS Z790 DARK HERO Spezifikationsübersicht Audio-Ausstattungen - SupremeFX Shielding-Technologie - ESS ES9218 QUAD DAC - Vergoldete Audio-Buchsen Audio - Optischer S/PDIF-Ausgang hinten - Hochwertige Audio-Kondensatoren * Der LINE-OUT-Anschluss auf der Rückseite unterstützt keinen Raumklang. Wenn Raumklang unterstützt werden soll, stellen Sie sicher, dass Sie Ihr Audioausgabegerät mit dem Audioanschluss auf der Frontseite Ihres Gehäuses...
- Seite 11 ROG MAXIMUS Z790 DARK HERO Spezifikationsübersicht Sonstiges 3 x Ansteuerbare (Gen2) Header 1 x PCIe-Moduswechsel-Schalter 1 x Aura RGB-Header 1 x CPU-Überspannungs-Jumper Interne E/A-Anschlüsse 1 x FlexKey-Taste 1 x Frontblenden-Audio-Header (F_AUDIO) 1 x ReTry-Taste 1 x Starttaste 1 x 10-1-poliger System-Panel-Header 1 x Header für thermische Sensoren...
- Seite 12 ROG MAXIMUS Z790 DARK HERO Spezifikationsübersicht AURA Sync - AURA RGB-Header - Ansteuerbare (Gen2) Header USB 20 Gb/s-Anschluss an der Frontblende mit Quick Charge 4+ Unterstützung Sonderfunktionen - Unterstützung: bis zu 60W Aufladung* - Ausgang: 5/9/15/20V max. 3A, PPS: 3,3–21V max. 3A - Kompatibel mit PD 3.0 und PPS...
- Seite 13 WOL für PME, PXE Windows 11 Betriebssystem Windows 10, 64-bit ATX Formfaktor Formfaktor 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. xiii...
- Seite 14 Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG MAXIMUS Z790 DARK HERO Motherboard 1 x ARGB RGB-Verlängerungskabel Kabel 4 x SATA 6 Gb/s Kabel 1 x Wärmeleitpad für M.2 Zusätzliches Kühlset 1 x DDR5-Lüfterhalterung 1 x ASUS WLAN-Q-Antenne 3 x Q-Riegel-Pakete für die M.2 Rückplatte...
- Seite 15 Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration PCIEX16 (G5)_1 PCIEX16 (G5)_2 M.2_1 (Zur CPU gehörig)
- Seite 17 Kapitel 1: Produkteinführung Produkteinführung Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.
- Seite 18 Motherboard-Layout Q_CODE FLBK_CL_CMOS CPU_OV CPU_OPT CHA_FAN1 CPU_FAN AIO_PUMP CPU_12V_1 CPU_12V_2 ADD GEN2_1 PLUG_8PIN_PWR HDMI RETRY BUTTON U5G_E5678 U10G_5 TBT4_EC1 LGA1700 LAN_U10G_6 TBT4_EC2 U10G_123 U10G_C4 M.2(WIFI) AUDIO M.2_1(SOCKET3) U20G_C9 22110 2242 2260 2280 PCIEX16(G5)_1 MAXIMUS Z790 DARK HERO 2242 2260 M.2_2(SOCKET3) 2280 Intel ®...
- Seite 19 Ausstattungsinhalt Seite 1. CPU-Sockel 2. DIMM-Steckplätze 3. Erweiterungssteckplätze 4. Lüfter- und Pumpen-Header 5. Flüssigkeitskühlungssystem-Header 1-10 6. Stromanschlüsse 1-10 7. M.2-Steckplatz 1-11 8. SATA 6GB/s Anschluss 1-11 9. USB 20 Gb/s-Typ-C Frontblendenanschluss 1-12 10. USB 5 Gb/s-Header 1-12 11. USB 2.0-Header 1-12 12.
- Seite 20 Prozessoren und 12. Generation Intel Core™, Pentium Gold und Celeron Prozessoren ausgestattet. LGA1700 • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem CPU-Sockel kommt. •...
- Seite 21 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Motherboard Benutzerhandbuch...
- Seite 22 Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. Um eine PCIe-Erweiterungskarte zu installieren, lesen Sie bitte das Motherboard Installationshandbuch auf der ASUS-Support-Seite. In der folgenden Tabelle finden Sie die empfohlene VGA-Konfiguration. Kapitel 1: Produkteinführung...
- Seite 23 Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA PCIEX16 (G5)_1 PCIEX16 (G5)_2 Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. • Der M.2_1 teilt die Bandbreite mit dem PCIEX16 (G5)_2 und dem PCIEX16 (G5)_1. Wenn der M.2_1 mit einem SSD-Gerät belegt ist, wird der PCIEX16 (G5)_2 deaktiviert, und der PCIEX16 (G5)_1 wird nur bei x8 ausgeführt.
- Seite 24 Verwenden des PCIe Steckplatz Q-Release Der PCIEX16 (G5)_1 Steckplatz ist mit einer PCIe Steckplatz Q-Release-Taste ausgestattet, mit der Sie eine in diesem PCIe Steckplatz installierte Erweiterungskarte einfach entfernen können, auch wenn die PCIe Push-Verriegelung durch die Erweiterungskarte, wie eine Grafikkarte, blockiert wird. So geben Sie eine Erweiterungskarte mit dem PCIe Steckplatz Q-Release frei: Drücken Sie mit einer Hand die PCIe Steckplatz Q-Release-Taste und heben Sie mit der anderen Hand die Erweiterungskarte leicht an.
- Seite 25 Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. CPU_FAN CHA_FAN1 CPU_OPT CHA_FAN2 AIO_PUMP CHA_FAN3 W_PUMP+ CHA_FAN4 • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen.
- Seite 26 Flüssigkeitskühlungssystem-Header Die Flüssigkeitskühlungssystem-Header ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. W_OUT W_IN W_FLOW Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden.
- Seite 27 Intel Z790-Chipsatz erstellen. Um ein SATA-Gerät zu installieren, lesen Sie bitte das Motherboard Installationshandbuch • auf der ASUS-Support-Seite. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können • die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. Motherboard Benutzerhandbuch 1-11...
- Seite 28 USB 20 Gb/s-Typ-C Frontblendenanschluss Der USB 20 Gb/s-Typ-C-Anschluss ermöglicht es Ihnen, ein USB 20 Gb/s-Typ-C-Modul für einen zusätzlichen USB 20 Gb/s-Anschluss an der Frontblende zu verbinden. Der USB 20 Gb/s-Typ-C- Anschluss bietet Datenübertragungsgeschwindigkeiten von bis zu 20 Gb/s und PD 3.0-Unterstützung für bis zu DC 20V/3A, 60W Schnellaufladungstechnologie. U20G_C9 •...
- Seite 29 12. Ansteuerbarer (Gen2) Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED- Leisten oder WS2812B-basierte LED-Leisten zu verbinden. ADD GEN2_1 ADD GEN2_2 ADD GEN2_3 Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
- Seite 30 14. AURA RGB-Header Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden. RGB_HEADER Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. •...
- Seite 31 17. Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Header. F_AUDIO 18. Retry-Taste Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch.
- Seite 32 20. System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. F_PANEL • Systembetriebs-LED-Header (PLED) Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet. •...
- Seite 33 23. Q-LEDs Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. CPU (ROT) DRAM (GELB) VGA (WEISS) BOOT (GELB GRÜN) • Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an.
- Seite 34 Rücktafel- und Audio-Anschlüsse des Motherboards 1.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS- Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt. USB 5 Gb/s-Typ-A-Anschlüsse E5, E6, E7 und E8 (blau) Intel 2,5 Gb Ethernet-Anschluss* USB 10 Gb/s-Typ-A-Anschlüsse 1, 2 und 3 (rot) BIOS-Flashback™-Taste HDMI®-Anschluss...
- Seite 35 * LED-Anzeige des Intel 2,5 Gb Ethernet-Anschlusses Aktivitäts-/Verbindungs-LED SPEED-LED ACT/LINK SPEED- Status Beschreibung Status Beschreibung Nicht verbunden Nicht verbunden GRÜN Verbunden 100 Mb/s- / 10 Mb/s- Verbindung BLINKEND Datenaktivität LAN-Port GRÜN 2,5 Gb/s-Verbindung ORANGE 1 Gb/s-Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Anschluss 2-Kanal 4-Kanal...
- Seite 36 Anschluss eines Kopfhörers und Mikrofons Der LINE-OUT-Anschluss auf der Rückseite unterstützt keinen Raumklang. Wenn Raumklang unterstützt werden soll, stellen Sie sicher, dass Sie Ihr Audioausgabegerät mit dem Audioanschluss auf der Frontseite Ihres Gehäuses verbinden bzw. ein Audiogerät mit USB-Schnittstelle verwenden. Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern Kapitel 1: Produkteinführung...
- Seite 37 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Motherboard Benutzerhandbuch 1-21...
- Seite 38 Kapitel 1: Produkteinführung 1-22...
- Seite 39 Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP- Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind.
- Seite 40 Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie die Hebelverriegelung unter der Haltelasche verschließen. Andernfalls kann Ihr System bei der Installation des Kühlsystems beschädigt werden. Kapitel 2: Grundinstallation...
- Seite 41 DIMM Installation DIMM-Entfernung Motherboard Benutzerhandbuch...
- Seite 42 Installation des M.2 Moduls • Die Abbildungen zeigen nur die Installationsschritte für einen M.2 Steckplatz der 22110-Länge. Die Schritte sind für die anderen M.2 Steckplätze gleich. • Verwenden Sie zum Entfernen oder Einsetzen der in diesem Abschnitt genannten Schrauben oder Schraubensockel einen Kreuzschlitzschraubendreher. •...
- Seite 43 Installieren Sie Ihr M.2 in Ihrem M.2 Steckplatz. Die Schritte können bei den verschiedenen M.2 Steckplätzen unterschiedlich sein. Bitte geben Sie auf die verschiedenen Installationsschritte unten acht: M.2_1 (SOCKEL3), M.2_2 (SOCKEL3) und M.2_3 (SOCKEL3) Steckplatz A. (optional) Entfernen Sie bei Bedarf den vorinstallierten M.2 Q-Riegel am Schraubenloch der 2280-Länge, indem Sie den Griff gegen den Uhrzeigersinn drehen, den Riegel dann in Richtung des M.2 Steckplatzes schieben und aus dem Verriegelungsloch abziehen.
- Seite 44 D. (optional) Entfernen Sie das Wärmeleitpad am Schraubenloch der 2260 oder 2242 M.2-Länge und bringen Sie das mitgelieferte Gummistück für die M.2 Rückplatte an, falls Sie ein einseitiges M.2 Modul installieren. Bringen Sie NICHT das mitgelieferte Gummistück für die M.2 Rückplatte an, wenn Sie ein doppelseitiges M.2 Modul installieren.
- Seite 45 Installieren Sie Ihr M.2 Modul im M.2 Steckplatz. Stellen Sie sicher, dass Ihr M.2 Modul nicht behindert wird, wenn Sie es im M.2 Steckplatz installieren. G. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 Modul zu befestigen. Wenn Sie ein doppelseitiges M.2 Modul installieren, auf dem ein Kühlkörper vorinstalliert ist, und Sie Schwierigkeiten dabei haben, das M.2 Modul zusammen mit dem M.2 Q-Riegel zu befestigen, dann entfernen Sie bitte das M.2 Modul, entfernen Sie danach vollständig das Wärmeleitpad von der M.2 Rückplatte und führen Sie die Schritte E bis G aus, um das M.2 Modul noch einmal zu...
- Seite 46 (optional) Bringen Sie das mitgelieferte Gummistück für M.2 an, falls Sie ein einseitiges M.2 Modul installieren. Bringen Sie NICHT das mitgelieferte Gummistück für M.2 an, wenn Sie ein doppelseitiges M.2 Modul installieren. Das vorinstallierte Gummistück ist mit doppelseitigen M.2 Modulen kompatibel. Befolgen Sie diesen Schritt nur, wenn Sie ein M.2 Modul der 22110- oder 2280-Länge installieren und wenn das Gummistück für M.2 im Lieferumfang Ihres Motherboard-Pakets enthalten ist.
- Seite 47 Installieren Sie Ihr M.2 Modul im M.2 Steckplatz. Stellen Sie sicher, dass Ihr M.2 Modul nicht behindert wird, wenn Sie es im M.2 Steckplatz installieren. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 Modul zu befestigen. Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite der Kühlkörper. Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird, empfehlen wir, es durch das mitgelieferte Wärmeleitpad oder ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen.
- Seite 48 Zusätzliches Kühlset installieren So installieren Sie die DDR5-Lüfterhalterung Sie können einen 12 V (1 A, 12 W), 40 mm x 40 mm oder 50 mm x 50 mm oder 60 mm x 60 mm Lüfter in der Lüfterhalterung installieren, falls Sie zusätzliche Kühlung für Ihr Motherboard benötigen.
- Seite 49 Motherboard Installation (bei bestimmten Modellen) Installieren Sie die mitgelieferte E/A-Blende in die Gehäuserückwand. Installieren Sie die E/A-Blende nur, falls Ihr Motherboard über keine vorinstallierte E/A-Blende verfügt. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
- Seite 50 Anschlüssen abzulösen, indem Sie am Steckerkabel ziehen. • Die Antenne kann nur in einem rechten Winkel (90°) ausgefahren werden. Verstellen Sie die Antenne nicht gewaltsam in einem Winkel von mehr als 90°, da dies zu Schäden an der ASUS WLAN-Q-Antenne führen kann. •...
- Seite 51 Mit BIOS Flashback™ können Sie das BIOS mühelos aktualisieren, ohne das vorhandene BIOS oder Betriebssystem aufzurufen. So verwenden Sie BIOS Flashback™: Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen, oder benennen Sie die Datei manuell in den BIOS CAP-Dateinamen um, der im Abschnitt Spezifikationsübersicht angegeben ist.
- Seite 52 Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)
- Seite 53 BIOS- und RAID-Unterstützung Weitere Informationen zu BIOS- und RAID-Konfigurationen finden Sie in "Handbuch und Dokument" unter dem Register "Support" auf der Produktinformationsseite, oder Sie besuchen https://www.asus.com/support. UEFI-BIOS kennenlernen Im BIOS (Basic Input und Output System) sind die Einstellungen der System-Hardware, z.B.
- Seite 54 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
- Seite 55 Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemkompatibilität und -stabilität zu gewährleisten, empfehlen wir Ihnen, die Schnelltaste...
- Seite 56 RAID Konfigurationen Das Motherboard unterstützt RAID-Konfigurationen. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine einzelne Festplatte, und beschleunigen dadurch den Datenzugriff und die Speicherung.
- Seite 57 Anhang Anhang Q-Code-Tabelle Code Beschreibung Nicht verwendet Einschalten. Bestimmung des Reset-Typs(soft/hard). AP-Initialisierung vor dem Laden des Microcode System Agent-Initialisierung nach dem Laden des Microcode PCH-Initialisierung vor dem Laden des Microcode Microcode lädt AP Initialisierung nach dem Laden des Microcode System Agent Initialisierung nach dem Laden des Microcode PCH Initialisierung nach dem Laden des Microcode Initialisierung der Cache 0C –...
- Seite 58 Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
- Seite 59 Q-Code-Tabelle Code Beschreibung Boot Device Selection (BDS) Phase wurde gestartet Treiberverbindung wurde gestartet PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabegeräte anschließen Konsoleneingabegeräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset USB Erkennung USB aktiviert...
- Seite 60 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...
- Seite 61 Allgemeine Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten...
- Seite 62 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
- Seite 63 Türkiye RoHS AEEE Yönetmeliğine Uygundur ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
- Seite 64 Hinweise für WLAN-Modelle FCC-Sicherheitswarnungen zur Strahlenbelastung (HF) WARNUNG: Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. FCC-Sicherheitswarnungen für Wi-Fi Der Betrieb von Sendern im Frequenzbereich von 5,925 bis 7,125 GHz zur Steuerung von oder Kommunikation mit unbemannten Luftfahrzeugsystemen ist verboten.
- Seite 65 Précautions d’emploi de l’appareil : Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à...
- Seite 66 ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften für Funkanlagen 2017 (S.I. 2017/1206) übereinstimmt. Der gesamte Text der UKCA-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für das unten aufgeführte Land auf den Innenbereich beschränkt: UKCA Strahlungsabgabetabelle (Vorschriften für Funkanlagen 2017)
