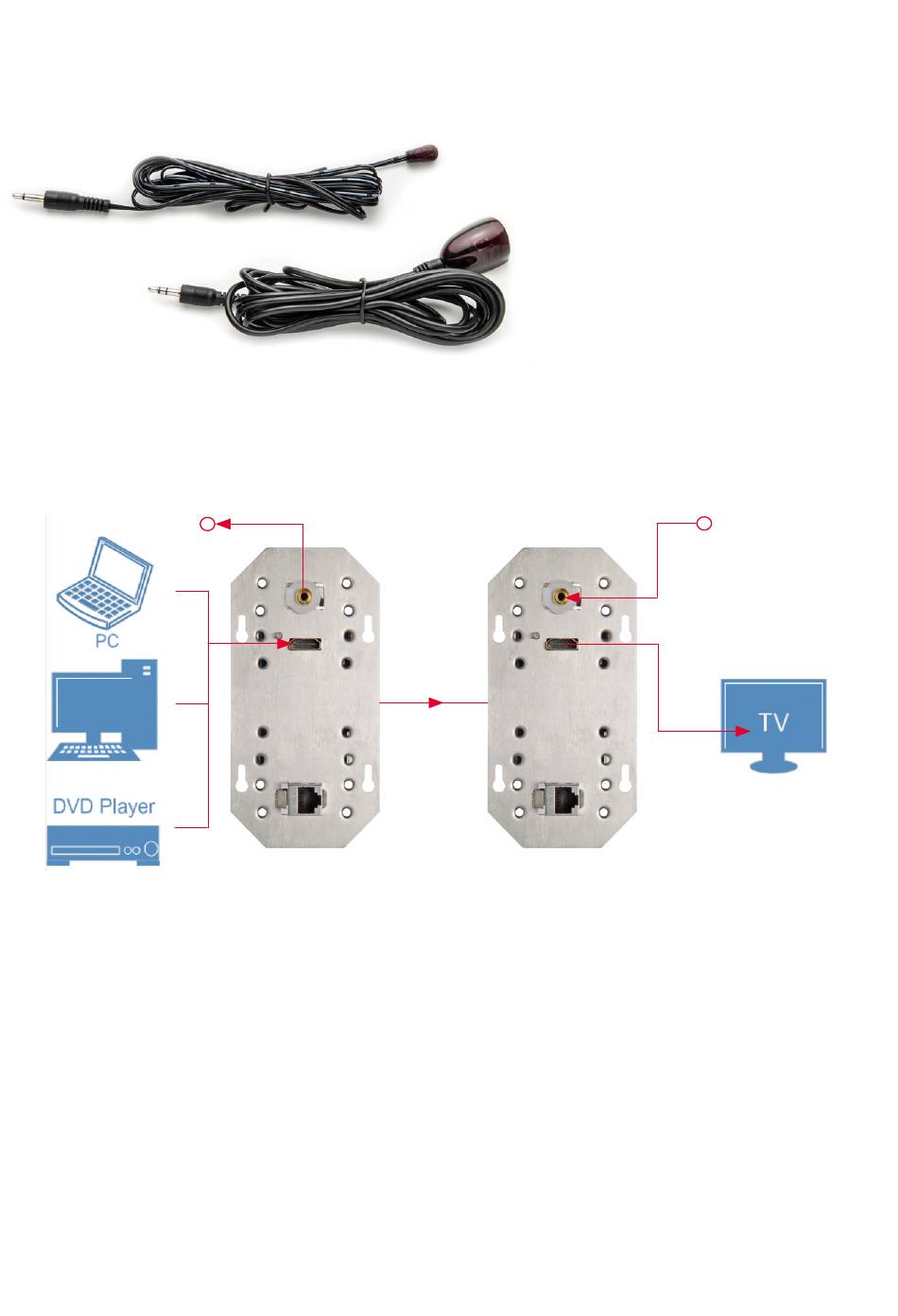

Der IR Sender (2 poliger Stecker) und der IR Empfänger (3 poliger Stecker).*
The IR sender (2-pin TRS) and the IR receiver (3-pin TRS).*
Anschließen
- Installation
Beispiel
- Example:
HDMI
1.
Sorgen Sie für eine ausreichende Kühlung von Transmitter und Receiver.
2. Verbinden Sie Ihre HDMI Quelle (DVD Player, PC's, Laptops, usw.) mit dem Transmitter per HDMI
Kabel. Schließen Sie das Ausgabegerät ebenfalls per HDMI an den Receiver an.
3. Schließen Sie gegebenenfalls den IR Empfänger (3-poliger Klinkenstecker) an den IR Anschluss des
Receivers und den IR Sender (2 poliger Klinkenstecker) an dem IR Ausgang des Transmitters.
4. Versorgen Sie nun das Netzteil mit Spannung.
1.
Please make sure that transmitter and receiver don't get too warm.
2. Connect your HDMI sources to the input of the transmitters and the sink (display/projector) to the
output of the receiver.
3. If needed connect the IR receiver (3-pin TRS) to the receiver and the IR sender (2-pin TRS) to the
transmitter.
4. Support the power supply with power.
IR-out
Transmitter
IR Emitter
IR Sensor
HDbaseT
POC
(Cat)
Receiver
* Nur bei 7456000 545 enthalten
* Comes only with 7456000 545
IR-in
HDMI
7
