Montage- und Bedienungsanleitung
Mounting and operating instructions
Wandanschlussfeld
Sender- und Empfängerset mit IR
Wallplate
Transmitter and receiver set with IR
HDbaseT System | HDbaseT system
Art.-Nr. 7456000 543 / 7456000 544 / 7456000 545
Ref.No. 7456000 543 / 7456000 544 / 7456000545

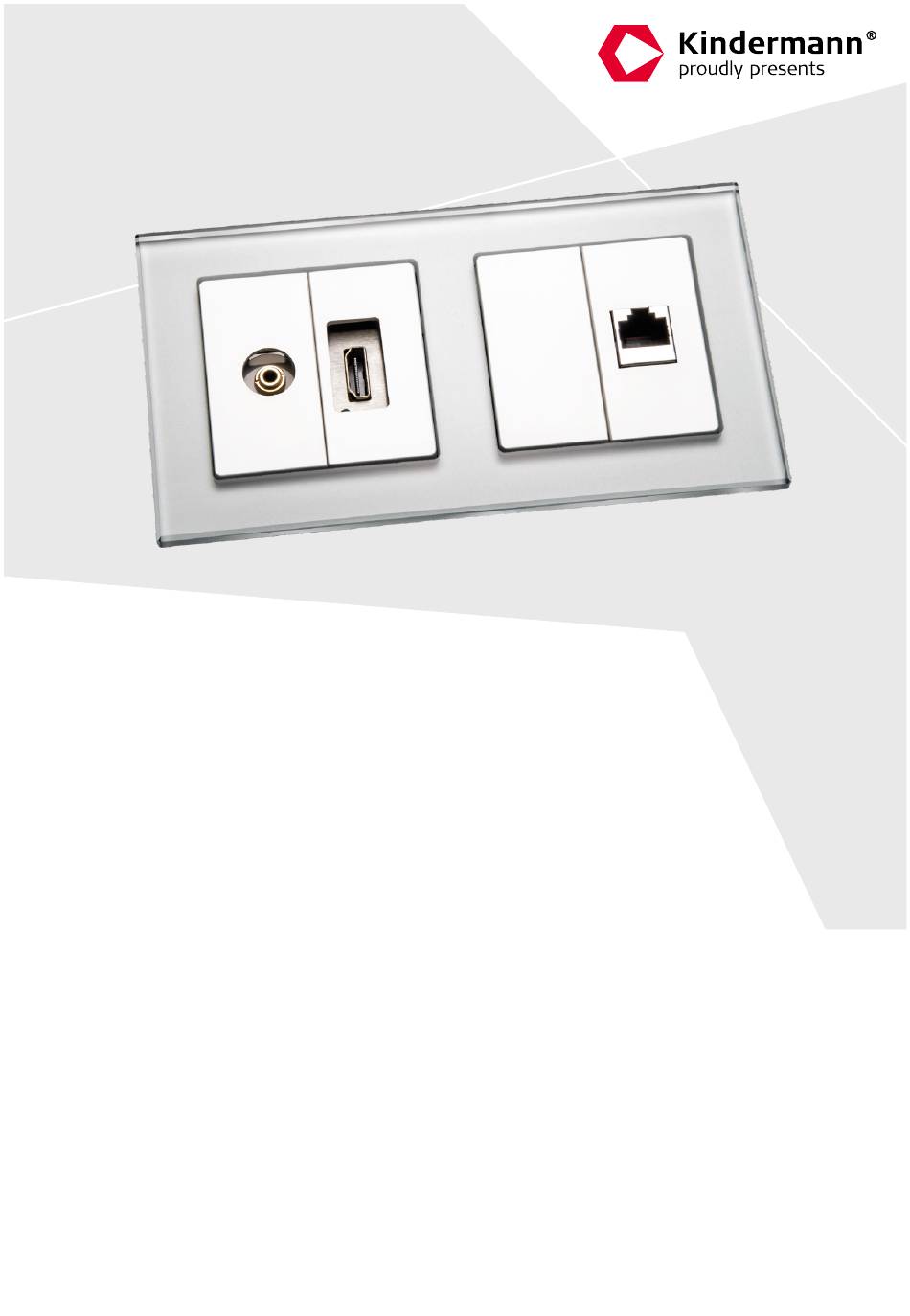

*Installationsvorschlag
*Sample of installation
www.kindermann.com
Werbung
Inhaltszusammenfassung für Kindermann HDbaseT System
- Seite 1 Mounting and operating instructions Wandanschlussfeld Sender- und Empfängerset mit IR Wallplate Transmitter and receiver set with IR HDbaseT System | HDbaseT system Art.-Nr. 7456000 543 / 7456000 544 / 7456000 545 www.kindermann.com Ref.No. 7456000 543 / 7456000 544 / 7456000545...
- Seite 2 Systembeschreibung - Specification Mit dem HDMI-Extender Set Advanced werden HDMI- und Kontroll-Signale (IR) bis 1080p mittels Cat-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt Transmitter und Receiver. HDMI cat Extender Set Advanced for the transmission of HDMI and control signals (IR) via STP cable over a distance of up to 70 m at 1080p.
- Seite 3 Anschließen - Installation Für den Unterputzeinbau benötigen Sie eine Doppeldose (keine zwei einzelnen) Installieren Sie das zugehörige Netzteil (12 V, 1A) entweder als Unterputzversion 5555000119 oder als Steckernetzteil in einem separaten Bauraum (aus thermischen Gründen). 2. Führen Sie die max. 70 m lange Cat-Strecke zum Receiver/Transmitter und die Spannungs- versorgung in eine Doppeldose und montieren den beiliegenden Stecker für Stromversorgung (Polarität siehe Beschriftung Transmitter / Receiver / Netzteil).
- Seite 4 Anschließen - Installation 1. Transmitter, Vorderseite - transmitter, front: IR-Emiter, 2 polig nur bei 7456000 545 IR out, 2-pin 7456000 545 only HDMI-in Type A Link LED Cat gender changer (Für gesonderte Netzwerkverbindung) (For separate network connection) 2. Transmitter, Rückseite - transmitter, back: IR-Ausgang, 2 polig nur bei 7456000 545...
- Seite 5 3. Receiver, Vorderseite - receiver, front: IR-Sensor, 3 polig nur bei 7456000545 IR in, 3-pin 7456000 545 only HDMI-out Type A Link LED Cat gender changer (Für gesonderte Netzwerkverbindung) (For separate network connection) 2. Receiver, Rückseite - receiver, back: IR-Eingang, 3 polig nur bei 7456 000545 IR in, 3-pin 7456000 545 only...
- Seite 6 Technische Daten Transmitter/ Receiver Technical data transmitter/receiver Eingang/Input Ausgang/Output HDbaseT, RJ45, IR, 2 pol., Transmitter Transmitter 3,5 mm Klinke / TRS HDMI Type A Transmitter Transmitter Versorgung / power: 2 pol., 3,5 mm Phoenix HDbaseT, RJ45 IR, 3 pol., Receiver 3,5 mm Stereoklinke /TRS Receiver...
- Seite 7 Der IR Sender (2 poliger Stecker) und der IR Empfänger (3 poliger Stecker).* The IR sender (2-pin TRS) and the IR receiver (3-pin TRS).* IR Emitter IR Sensor * Nur bei 7456000 545 enthalten * Comes only with 7456000 545 Anschließen - Installation Beispiel...
- Seite 8 Die aktuell gültige CE Erklärung kann in unserem Webshop eingesehen und heruntergeladen werden: The currently valid CE declaration can be viewed and downloaded in our webshop: https://www.kindermann.de/Shortlink/7456000543 Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 7456000543/-544/-545 | 842 121 | DE/EN | 02.2021...
