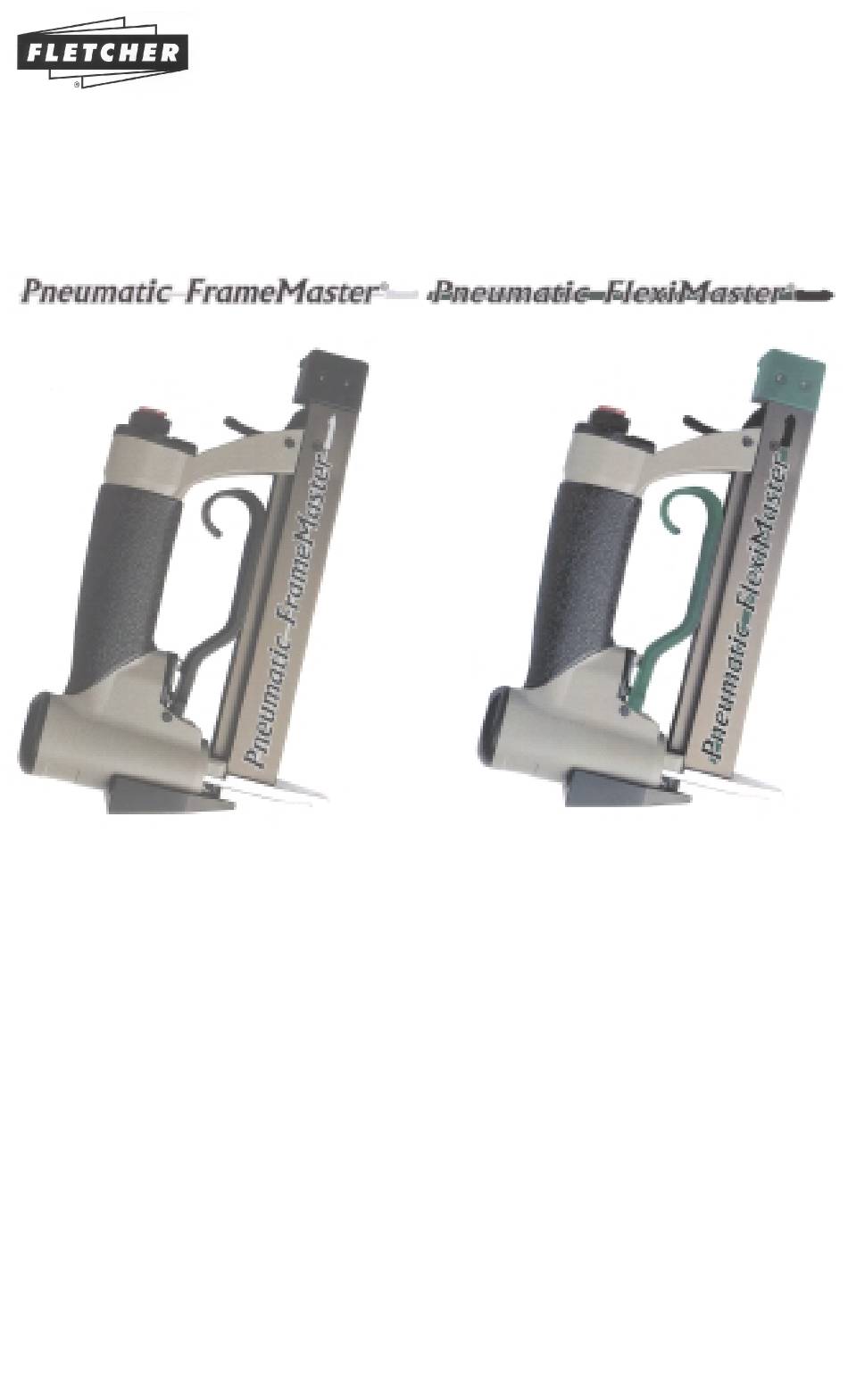

USER'S MANUAL
Users of these drivers must read and un-
derstand the safety features and operating
instructions outlined in this manual.
65 Spring Lane Farmington, CT 06032-3311
Tel. 860.677.7331
German Seite
French Page
Español Página 31
IMPORTANT
The Fletcher-Terry Company
•
800.843.3826 • Fax 860.676.8858
11
21
•
www.fletcher-terry.com
1
FORM 080102
