Inhaltszusammenfassung für Sanibel comfort Z5

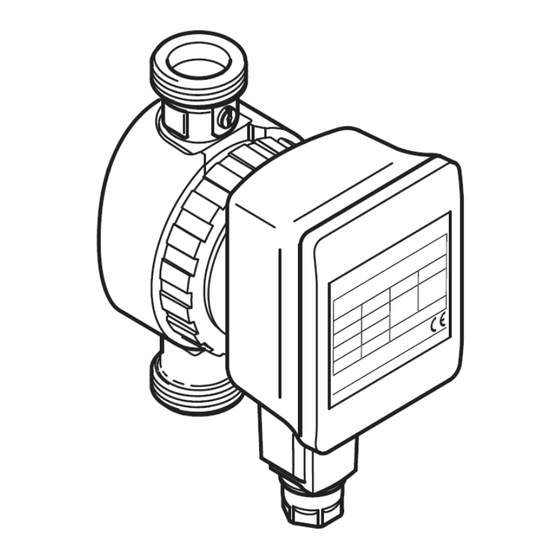

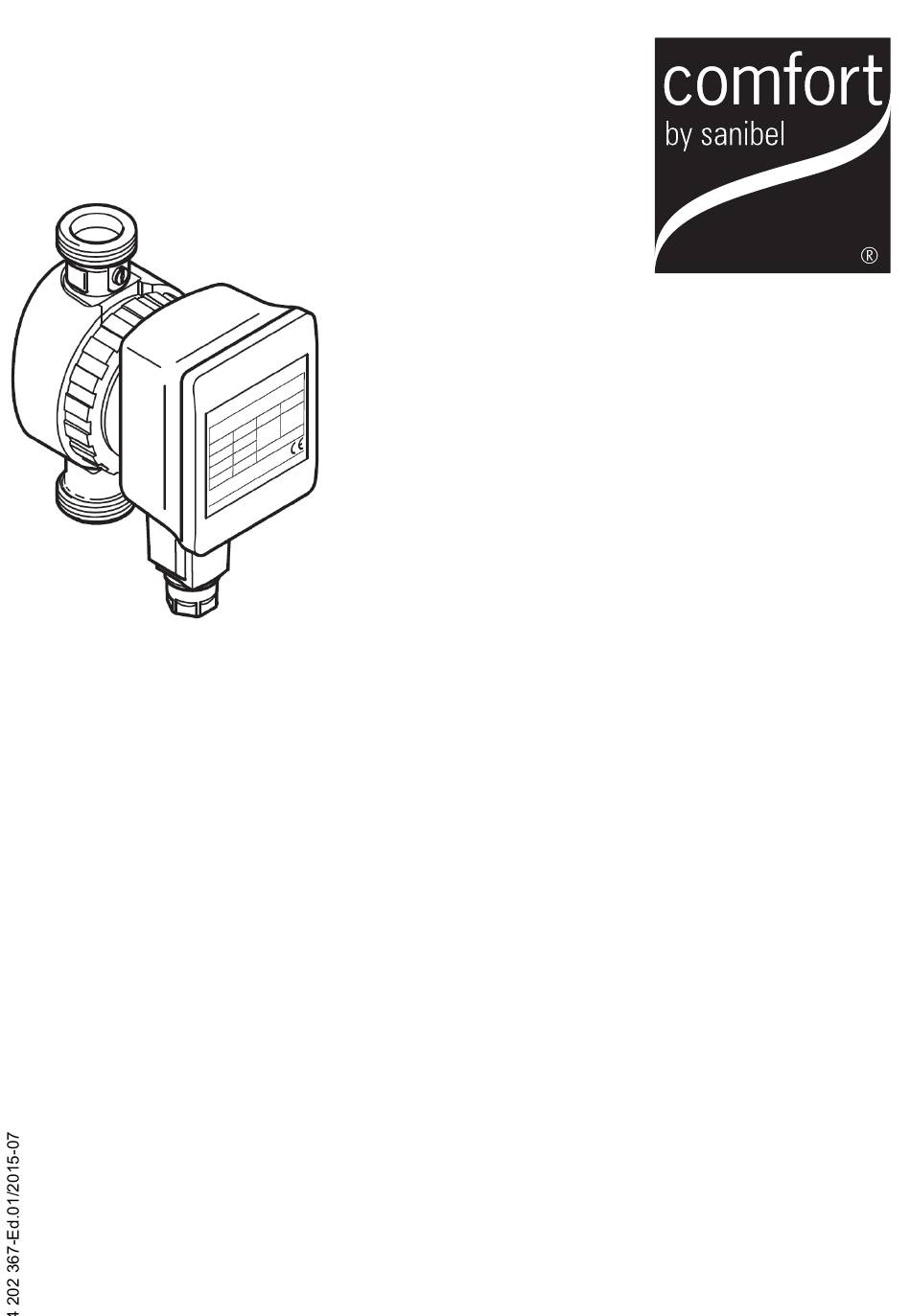

- Seite 1 comfort-Trinkwasser-Zirkulationspumpe de Einbau- und Betriebsanleitung...
- Seite 2 Fig. 1a: Fig. 1b: Fig. 2: Fig. 3:...
- Seite 3 Fig. 4: Fig. 5: Fig. 6: Fig. 7a:...
- Seite 4 Fig. 7b: Fig. 7c: Fig. 7d: Fig. 7e:...
- Seite 5 Fig. 8:...
- Seite 7 Deutsch 1 Sicherheit Über diese Anleitung Diese Anleitung vor der Installation vollständig durchlesen. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden an der Pumpe führen. Nach der Installation die Anleitung an den Endnutzer wei- tergeben. Die Anleitung in der Nähe der Pumpe aufbewahren. Sie dient als Referenz bei späteren Problemen.
- Seite 8 Deutsch Qualifikation Die Installation der Pumpe darf nur durch qualifiziertes Fachpersonal erfolgen. Dieses Produkt darf nicht durch Personen mit eingeschränkter Zurechnungsfähigkeit (ein- schließlich Kindern) oder ohne entsprechendes Fachwis- sen in Betrieb genommen oder bedient werden. Ausnahmen sind nur durch entsprechende Anweisung sicherheitsverantwortlicher Personen zulässig.
- Seite 9 Deutsch Elektrischer Strom Beim Umgang mit elektrischem Strom besteht die Gefahr eines elektrischen Schlags, deshalb: • Vor Beginn von Arbeiten an der Pumpe den Strom abschal- ten und gegen Wiedereinschalten sichern. • Stromkabel nicht knicken, einklemmen oder mit Hitzequel- len in Berührung kommen lassen. •...
- Seite 10 Deutsch Daten Z5, Z5 A Anschlussspannung 1 ~ 230 V / 50 Hz Schutzart IP siehe Typenschild Nennweite der Anschlussrohre R ½ Einbaulänge 84 mm (Typ A/C: 138 mm) Max. zulässiger Betriebsdruck 10 bar zulässiger Temperaturbereich +2°C bis +65 °C, des Fördermediums im Kurzzeitbetrieb bis 2 Stunden +70 °C Max.
- Seite 11 Deutsch Funktionen (Fig. 2) Ventile Die Version Z5 A ist auf der Druckseite mit einem Rück- schlagventil (1) und auf der Saugseite mit einem Absperr- ventil (2) ausgestattet. Zum Austauschen des Motorkopfs (3) reicht es aus, durch Abziehen den Stecker (5) stromlos zu machen und das Absperrventil am Drehschlitz (4) zu schließen.
- Seite 12 Deutsch Motorkopf drehen oder abnehmen (Fig. 4) 3. Überwurfmutter lösen, bei Bedarf ganz abschrauben. VORSICHT: Gehäusedichtung nicht beschädigen. Beschädigte Dichtungen austauschen. 4. Motorkopf so drehen, dass der Stecker nach unten gerichtet ist. VORSICHT: Bei falscher Lage kann Wasser eindringen und die Pumpe zerstören. 5.
- Seite 13 Deutsch Elektrischer Anschluss GEFAHR: Arbeiten am Elektroanschluss dürfen nur von einer Elektrofachkraft ausgeführt werden. Vor dem Anschlie- ßen sicherstellen, dass die Anschlussleitung stromlos ist. Den elektischen Anschluss wie folgt durchführen: (Fig. 7a - Fig. 7e) Den Stecker wie folgt öffnen: (Fig. 8) Füllen und Entlüften 1.
- Seite 14 Deutsch HINWEIS: Bei ausgebautem und laufendem Motor können Geräusche und Rotationswechsel auftreten. Dies ist in dieser Situation ein normaler Zustand. Die einwandfreie Funktion ist nur gewährleistet wenn die Pumpe im Förder- medium läuft. Austausch des Motorkopfs → Seite 8. Servicemotor beim Fachhandwerker bestellen. Störungen Ursachen Beseitigung...
- Seite 15 Gesellschaft für Sanitär- und Heizungsbedarf mbH & Co. KG Hüttruper Heide 90 48268 Greven...
