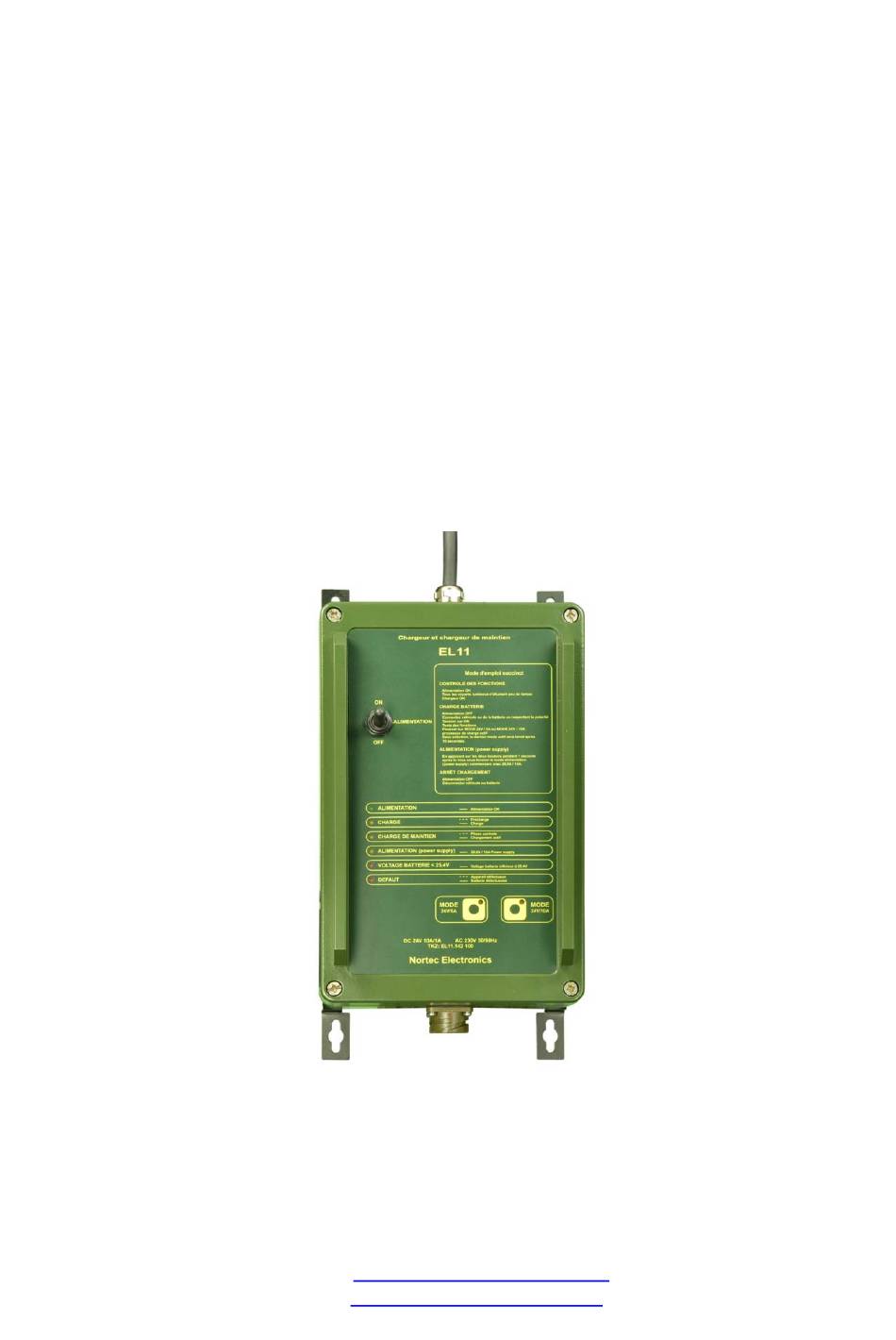

Bedienungsanleitung
TKZ: 315 062 001 006
Batterielade- und Erhaltungsladegerät
DC 24V 5A/ DC 24V 1A // AC 230 V 50-60Hz
DC 24V 10A / DC 24V 5A
TKZ: EL11.142 100
Versorgungsnummer: 6130-12-356-2760
Copyright © 2002-2023
Nortec Electronics GmbH & Co. KG
An der Strusbek 32 B
D – 22926 Ahrensburg
Tel.: 0049 / 4102 / 42002
Fax: 0049 / 4102 / 42840
Email:
info@nortec-electronics.de
Web:
www.nortec-electronics.de
Date: 03 / 2023
EL11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nortec EL11
Inhaltszusammenfassung für Nortec EL11
- Seite 1 DC 24V 10A / DC 24V 5A TKZ: EL11.142 100 Versorgungsnummer: 6130-12-356-2760 Copyright © 2002-2023 Nortec Electronics GmbH & Co. KG An der Strusbek 32 B D – 22926 Ahrensburg Tel.: 0049 / 4102 / 42002 Fax: 0049 / 4102 / 42840 Email: info@nortec-electronics.de...
- Seite 2 19-Dec-23 Bedienungsanleitung EL11 © NorTec Electronics 2023...
-
Seite 3: Inhaltsverzeichnis
2.5.1 Die rote Batteriefehleranzeige SPANNUNG<25,4V“ leuchtet ..........13 2.5.2 „Fehler“ rot, Batterie defekt (Dauerlicht)................13 2.5.3 „FEHLER“ rot, Gerät defekt (LED blinkt) ................13 3. SICHERHEITSBESTIMMUNGEN ..................... 13 3.1 Sicherheitshinweis ........................13 Entsorgung ............................15 © NorTec Electronics 2023... -
Seite 4: Beschreibung
Gerät sowohl in geschlossenen Räumen als auch unter Schutzdächern und im Freien benutzt werden. Abbildung 1: EL11 auf Standrahmen HINWEIS Die hier vorliegende Version arbeitet, abweichend zur Version der deutschen Bundeswehr, mit einer Temperaturkompensation der Ladespannung entsprechend der Vorgabe des Batterieherstellers. -
Seite 5: Funktionsbereich 5A/10A
Abschaltspannung von 28,2V. Nach dem Abschalten des Erhaltungsladestromes wartet das Gerät erneut bis die Batteriespannung auf 25,4V abgesunken ist. Ladekurve im Funktionsbereich 5A/10A 5 / 10 A 28,8 V 28,2 V 25,4 V charge discharge Abbildung 3: Typischer Ladespannungsverlauf (teilentladene, verschlossene Bleibatterien) © NorTec Electronics 2023... -
Seite 6: Technische Daten
-30 bis +55 ºC Lagertemperatur: -40 bis +85 ºC Luftfeuchtigkeit: < 95 % T = 55ºC Abmessungen: 350 x 180 x 170 mm Gewicht: 4,4 kg (ohne Batteriekabel) Konformitätseingaben: Angaben für die Spannungswerte gelten bei 20°C Umgebungstemperatur. © NorTec Electronics 2023... -
Seite 7: Technische Daten Standrahmen
19-Dec-23 Bedienungsanleitung EL11 1.4.2 Technische Daten Standrahmen Typ: Standrahmen mit zweifach Steckdosenleiste british standard Netzleitung 10m Teilekennzeichen: EL11.9440 000 267.UK Maximal zulässige Spannung: 260 V Maximal zulässiger Strom: 16 A Abmessungen: 370 x 350 x 700 mm Farbe: RAL 6031 bronzegrün Gewicht: 10,4 kg 1.5 Kurzbedienungsanleitung... -
Seite 8: Inbetriebnahme
315mm an der vorgesehenen Stelle anzubringen und mit den erforderlichen Dübeln zu versehen. Bei der Vermessung der Bohrlöcher ist ein Freiraum von mindestens 10cm unterhalb und mindestens 5cm links und rechts des Gerätes vorzusehen. Abbildung 5: Bohrmaße © NorTec Electronics 2023... -
Seite 9: Anzeige Und Bedienelemente
Kapitel 1.5): Netzanschlusskabel (Geräteoberseite) Ausgangssteckverbinder (Geräteunterseite) Netzschalter (Gerätefrontplatte) Grüne Anzeigeleuchte „NETZ“ Gelbe Anzeigeleuchte „LADUNG” Gelbe Anzeigeleuchte „ERHALTUNGSLADUNG” Gelbe Anzeigeleuchte „SPANNUNGSVERSORGUNG” Rote Anzeigeleuchte „SPANNUNG < 25,4V” Rote Anzeigeleuchte „FEHLER” FOLIENDRUCKTASTER beleuchtet Abbildung 6: Foliendrucktaster Ladebereich 5A und 10A © NorTec Electronics 2023... -
Seite 10: Batterie- Und Geräteparameter
Ladung, aufgeteilt in eine Vorladung-U, eine Hauptladung-I und eine Hauptladung-U Erhaltungsladung-I HINWEIS: Die Ladefunktionen können nicht separat angewählt werden, sondern stellen einen geschlossenen Funktionsablauf dar. Dieser wird mit dem Einschalten des Gerätes und der Wahl des Funktionsbereiches gestartet. © NorTec Electronics 2023... -
Seite 11: Erhaltungsladung
Der gesamte Ladevorgang, bestehend aus Ladung und Erhaltungsladung wird automatisch gestartet: nach Einschalten der Versorgungsspannung mit angeschlossener Batterie nach Netzausfall und Rückkehr der Versorgungsspannung wenn die untere Zuschaltspannung von 25,4V während der Erhaltungsladung zB. durch Zuschalten von Verbrauchern länger als 60 Sekunden unterschritten wird. © NorTec Electronics 2023... -
Seite 12: Konstantspannungsversorgung
Taster für mindestens 1 Sekunde startet der Konstantspannungsmodus. Die gelbe LED „SPANNUNGSVERSORGUNG" leuchtet. 2.4 Typische Ladekurven 28,8 V 28,6 V 25,4 V 5/10 A P rec harge I-c harge U -c harge T ric klec harge Abbildung 7: Ladekurve einer tiefentladenen Batterie © NorTec Electronics 2023... -
Seite 13: T Ric Klec Harge
In der Tasche des Einbandes dieser Bedienungsanleitung befindet sich das Hinweisschild. ACHTUNG Vor dem Starten des Fahrzeuges die Fahrzeuganschlusskabel zum Lade-und Ladeerhaltungsgerät EL 11 entfernen! Nach dem Abnehmen der Kabel das Hinweisschild wieder in der Bedienungsanleitung verstauen. © NorTec Electronics 2023... - Seite 14 Eigenmächtige Eingriffe oder Manipulationen am Gerät sind nicht zulässig. DesWeiteren sind die ortsüblichen Sicherheitsvorschriften einzuhalten. Nortec Electronics ist nicht verantwortlich für Schäden, die durch unsachgemäßen Anschlussverursacht werden. Schließen Sie niemals 230 V an den Batterieanschlusskabeln an. Das Laden von nicht wiederaufladbaren oder mechanisch beschädigten Batterien kann zur Explosion der Batterie führen.
-
Seite 15: Entsorgung
Werfen Sie die Verpackung und das Produkt nicht in den Hausmüll! Das Produkt und die Verpackung bestehen aus wiederverwendbaren Stoffen (Kunststoffe, Metalle, Papier). Entsorgen Sie ein nicht mehr verwendbares Produkt umweltgerecht, entsprechend den örtlich geltenden Regelungen. © NorTec Electronics 2023...
