3B SCIENTIFIC PHYSICS ESR/NMR Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
1000637 (115 V, 50/60 Hz)
1000638 (230 V, 50/60 Hz)
Bedienungsanleitung
06/12 ALF
1. Beschreibung
Der Basisgerätesatz ESR/NMR dient in Verbin-
dung mit dem ESR Ergänzungssatz (1000640)
zur Untersuchung der Elektronenspinresonanz
(ESR) an DPPH (Diphenyl-Picryl-Hydrazyl) so-
wie in Verbindung mit dem NMR Ergänzungs-
satz (1000642) der kernmagnetischen Reso-
nanz (NMR) an Glycerin, Polystyrol und Teflon.
Die Beobachtung der Resonanzen erfolgt durch
hochfrequenzinduzierte Übergänge bei Verän-
derung des externen Magnetfeldes. Die Reso-
nanzabsorptionskurven können mit einem einfa-
chen Zweikanal-Oszilloskop oder mit dem 3B
NETlog™ dargestellt werden.
Der Basisgerätesatz ESR/NMR mit der Artikel-
nummer 1000637 ist für eine Netzspannung von
115 V (±10 %) ausgelegt, 1000638 für 230 V
(±10 %).
ESR/NMR Basissatz
1 Basiseinheit
1 Magnetspulenpaar
1 Steuerkonsole
1 Steckernetzgerät 12 V AC (230 V, 50/60 Hz)
oder
1 Steckernetzgerät 12 V AC (115 V, 50/60 Hz)
Die Basiseinheit dient zur mechanischen Auf-
nahme der Proben, des ESR- oder des NMR-
Messkopfes (aus 1000640 bzw. 1000642), des
Magnetspulenpaars und des Permanentmagne-
ten (aus 1000642).
Die Steuerkonsole liefert die Steuer- und Versor-
gungsspannungen für den eingesetzten Mess-
kopf und das Spulenpaar, bereitet das Messsig-
nal zur Darstellung mit einem Oszilloskop auf und
zeigt die Frequenz des HF-Signals an.
Das Magnetspulenpaar dient zur Erzeugung eines
veränderlichen Magnetfeldes am Probenort.
1

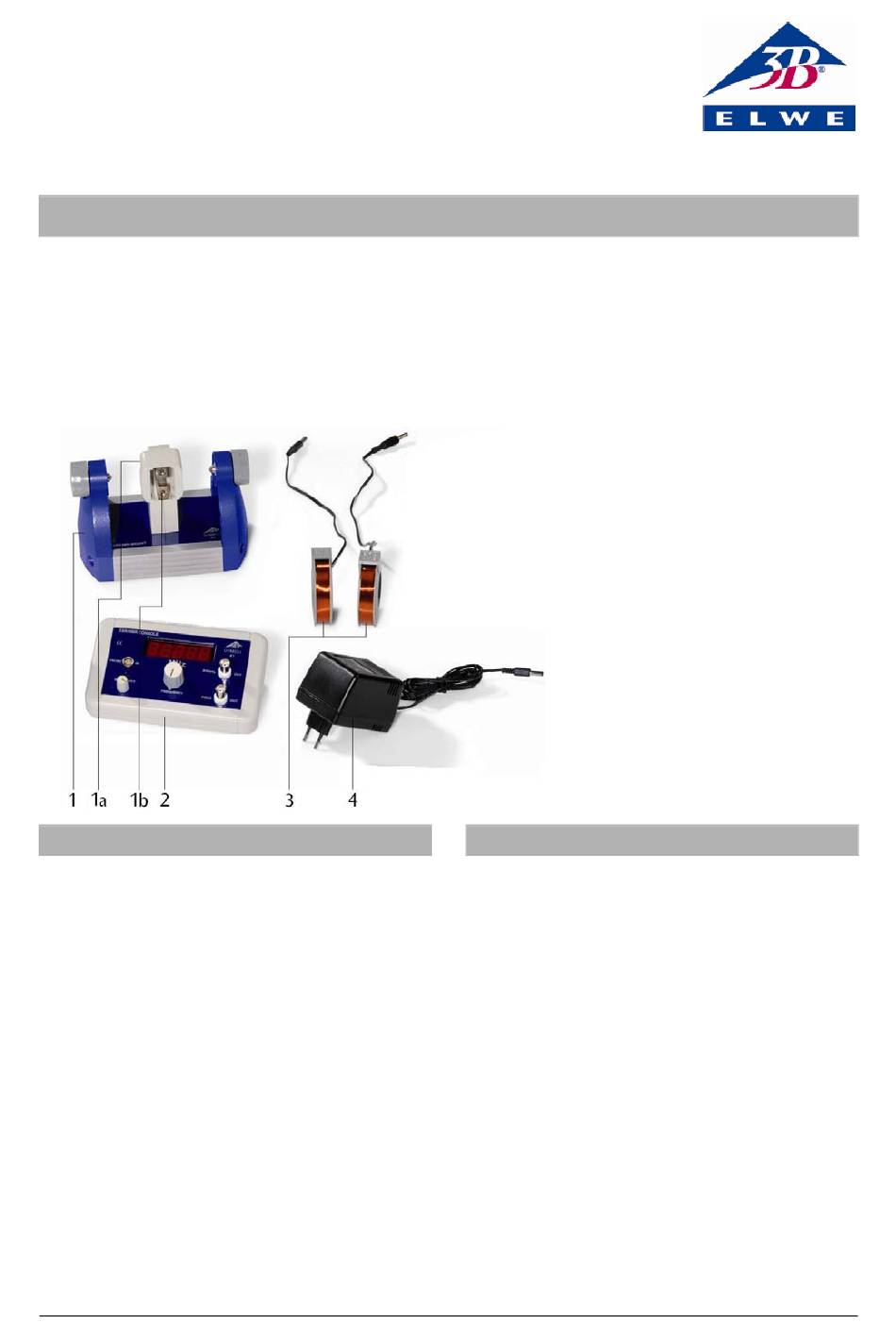

1 Basiseinheit
1a Probenaufnahme
1b Messkopfaufnahme
2 Steuerkonsole
3 Magnetspulenpaar
4 Steckernetzgerät
2. Lieferumfang
