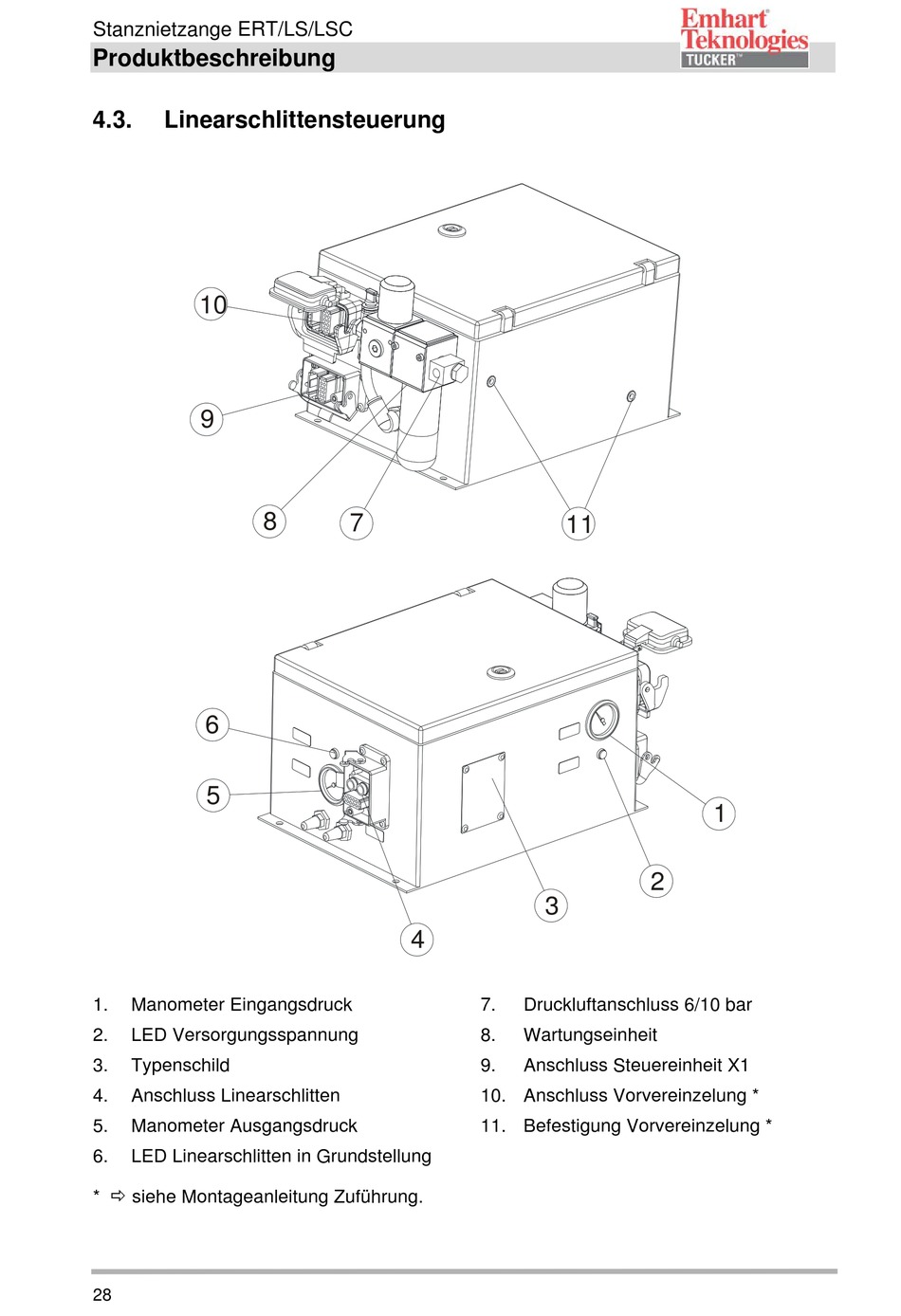

Stanznietzange ERT/LS/LSC
Produktbeschreibung
4.3.
Linearschlittensteuerung
10
9
6
5
1.
Manometer Eingangsdruck
2.
LED Versorgungsspannung
3.
Typenschild
4.
Anschluss Linearschlitten
5.
Manometer Ausgangsdruck
6.
LED Linearschlitten in Grundstellung
* siehe Montageanleitung Zuführung.
28
8
7
4
11
2
3
7.
Druckluftanschluss 6/10 bar
8.
Wartungseinheit
9.
Anschluss Steuereinheit X1
10. Anschluss Vorvereinzelung *
11. Befestigung Vorvereinzelung *
