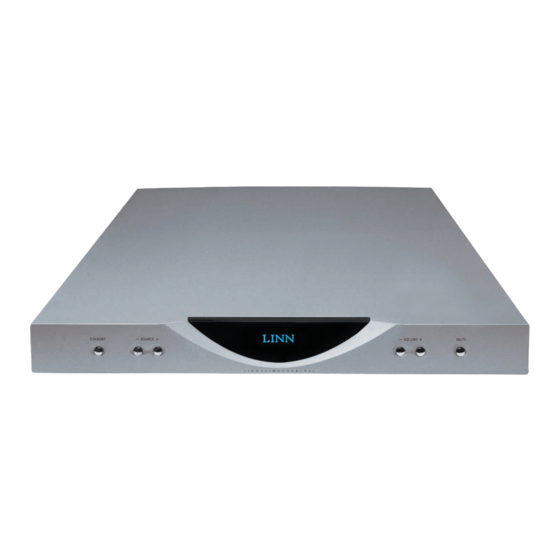

Linn Klimax Kontrol Bedienungsanleitung
Vorschau anzeigen
Andere Handbücher für Klimax Kontrol:
- Ergänzung zur bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Linn Klimax Kontrol
Inhaltszusammenfassung für Linn Klimax Kontrol
- Seite 1 K l i m a x K o n t r o l B e d i e n u n g s a n l e i t u n g D e u t s c h...
- Seite 2 Aufzeichnung oder auf andere Art und Weise) übertragen werden. Druck im Vereinigten Königreich. KLIMAX, KONTROL, Linn und das Linn Logo sind Marken von Linn Products Limited. Die Angaben in diesem Handbuch haben lediglich Informationscharakter. Sie können ohne vorherige Ankündigung geändert werden und dürfen nicht als Verpflichtung seitens Linn Products Limited ausgelegt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Auspacken Auswählen der Spannung Reinigen Rückseite Frontblende Fernbedienung Signalquellenkonfiguration Betrieb Gerätesperre Benutzeroptionen Technische Daten Garantie und Kundendienst Wichtige Sicherheitsinformationen Allgemeine Sicherheitsanweisungen CE-Konformitätserklärung und FCC-Hinweis... - Seite 4 KLIMAX KONTROL...
-
Seite 5: Einführung
Einführung Sehr geehrter Kunde, Linns KLIMAX KONTROL ist ein zweikanaliger Vorverstärker, der für zwei- oder mehrkanalige Audio- und Audio/Videosysteme entwickelt wurde, in denen ein oder mehrere Hochleistungsverstärker eingesetzt werden. Die KLIMAX KONTROL ergänzt Linns Hochleistungsendstufen KLIMAX SOLO and KLIMAX TWIN und positioniert KLIMAX zusammen mit diesen Geräten als Produktfamilie, die in Bezug auf Klangqualität und... -
Seite 6: Auspacken
Netzkabel mit angegossenem Stecker. Verwenden Sie niemals einen ungeerdeten Stecker oder Adapter. Reinigen Trennen Sie die KLIMAX KONTROL vom Netz, bevor Sie sie reinigen. Entfernen Sie Staub und Fingerabdrücke mit einem weichen, trockenen Tuch. Verwenden Sie keine Haushaltsreiniger für das Gerät. -
Seite 7: Rückseite
MAINS INPUT – universeller Netzeingang (100 V bis 240 V) RIGHT OUT – unsymmetrischer Ausgang LEFT OUT – unsymmetrischer Ausgang Die KLIMAX KONTROL muss zunächst in den Standby- LEFT OUT – symmetrischer XLR-Ausgang Modus geschaltet und anschließend vom Netz LEFT IN 1 – symmetrischer XLR-Eingang getrennt werden, bevor Anschlüsse auf der Rückseite... -
Seite 8: Frontblende
Frontblende STANDBY SOURCE VOLUME MUTE Frontblendendisplay STANDBY SOURCE -/+ VOLUME -/+ MUTE... -
Seite 9: Fernbedienung
Fernbedienung STANDBY CD, PH 1, PH 2, TUN, TAPE 1, TAPE 2, AUX 1 Wählt eine Signalquelle aus BAL L / BAL R Einstellen der Balance VOLUME - / VOLUME + RECORD Siehe Abschnitt Gerätesperre MONO MUTE... -
Seite 10: Signalquellenkonfiguration
Signalquellenkonfiguration Die KLIMAX KONTROL muss für alle Signalquellen konfiguriert werden, die an sie angeschlossen werden. Durch die Signalquellenkonfiguration informieren Sie die KLIMAX KONTROL, an welche Eingänge auf der Rückseite eine Signalquelle angeschlossen ist und zu welchem Typ die angeschlossene Signalquelle zählt. -
Seite 11: Ändern Des Namens Für Die Signalquelle
Wählen Sie den Signalquellentyp nach dem Namen der Fernbedienungstaste aus, die Sie verwenden möchten. Einen Signalquellentyp können Sie mehrfach auswählen, wenn Sie mehrere Geräte desselben Typs (z. B. zwei CD-Spieler) an die KLIMAX KONTROL angeschlossen haben. So zeigen Sie den nächsten/vorherigen Signalquellentyp an: Drücken Sie VOLUME + / VOLUME -. -
Seite 12: Ändern Der Lautstärkekorrektur Für Die Signalquelle
Signalquellenkonfiguration 6 Ändern der Lautstärkekorrektur für die Signalquelle Die Lautstärkekorrektur dient zum Einstellen der Lautstärke einer Signalquelle im Vergleich zu anderen Signalquellen. Sie können die Lautstärke korrigieren, wenn bei derselben Lautstärkeeinstellung beispielsweise der Tuner leiser als der CD-Spieler klingt. Drücken Sie erneut SOURCE – oder BAL L. Im Display wird die Lautstärkekorrektur für die Signalquelle angezeigt. -
Seite 13: Ändern Des Einheitsverstärkungsfaktors Für Die Signalquelle
Drücken Sie STANDBY. Hinweis: Wenn Sie die Einstellungswerte für die KLIMAX KONTROL reaktivieren möchten, die bei der ersten Konfiguration eingegeben wurden, aktivieren Sie den Benutzeroptionsmodus, und wählen Sie für die Option INSTALLER SETUP die Einstellung YES aus (siehe Abschnitt Benutzeroptionen). -
Seite 14: Betrieb
Betrieb In diesem Abschnitt finden Sie allgemeine Bedienungsanweisungen für die KLIMAX KONTROL. Standby-Modus So beenden oder aktivieren Sie den Standby-Modus: Drücken Sie STANDBY. Auswählen von Signalquellen Fernbedienung So schalten Sie auf eine andere Signalquelle um: Drücken Sie die Taste für die jeweilige Signalquelle (z. B. CD). -
Seite 15: Gerätesperre
Gerätesperre Die Gerätesperre verhindert, dass Änderungen an der KLIMAX KONTROL vorgenommen werden (Standby- Modus aktivieren, Lautstärke oder Signalquelle usw. ändern), während das Gerät eingeschaltet ist (d. h. sich nicht im Standby-Modus befindet). Hinweis: Um die Gerätesperre zu aktivieren, muss das Gerät eingeschaltet sein. -
Seite 16: Benutzeroptionen
Benutzeroptionen In diesem Bereich wird erläutert, wie Sie bestimmte Funktionen der KLIMAX KONTROL Ihren Anforderungen gemäß konfigurieren können. Hinweis: Das Gerät muss sich im Standby-Modus befinden. So aktivieren Sie den Benutzeroptionsmodus: Halten Sie STANDBY gedrückt, bis im Frontblendendisplay SLEEP DISPLAY angezeigt wird. - Seite 17 UNITS Einheiten, in denen der Lautstärkepegel angezeigt wird. NUMERICAL, dB LOGO Grafik, die als Logo für die Option SLEEP DISPLAY Linn logo, Musiknoten angezeigt wird. KEY RATE Geschwindigkeit, in der die Lautstärke geändert wird, 21, Bereich 1 (kleinste wenn die Tasten VOLUME +/– gedrückt gehalten werden.
-
Seite 19: Technische Daten
Technische Daten Allgemein Abmessungen 60 mm (H) x 350 mm (B) x 355 mm (T) Gewicht 9 kg Leistungsaufnahme 15 W Netzsicherung 100 V bis 240 V AC, T 800 mA mit Stoßspannungsschutz Netzspannungsbereich 100 V bis 240 V AC (Nennwerte) Audioeingänge Impedanz (unsymmetrisch) 10 kΩ... -
Seite 20: Garantie Und Kundendienst
Sie Ihren Linn Fachhändler nach Linn Garantieprogrammen, die möglicherweise in Ihrem Land in Kraft sind. In Teilen Europas, Amerikas und auf einigen anderen Märkten steht Kunden, die ihren Kauf bei Linn registrieren lassen, möglicherweise eine erweiterte Garantie zur Verfügung. Eine Garantiekarte wird zusammen mit dem Produkt ausgeliefert und sollte nach Abstempelung durch Ihren Fachhändler so schnell... - Seite 21 Garantie und Kundendienst Linn Products Limited Floors Road Waterfoot Glasgow G76 0EP Schottland, Vereinigtes Königreich Telefon: +44 (0)141 307 7777 Fax: +44 (0)141 644 4262 Helpline: 0500 888909 E-Mail: helpline@linn.co.uk Website: http://www.linn.co.uk Linn Incorporated 8787 Perimeter Park Boulevard Jacksonville FL 32216...
-
Seite 22: Wichtige Sicherheitsinformationen
Dieses Gerät wird mit einem Netzstecker, der nicht neu verdrahtet werden kann, für das jeweilige Bestimmungsland ausgeliefert. Ersatznetzkabel können Sie bei Ihrem Linn Fachhändler erwerben. Sollte der Stecker ausgewechselt werden müssen, gehen Sie vorsichtig vor. Ein Stecker mit blanken Leitern ist gefährlich, wenn der Stecker an eine Steckdose angeschlossen ist. -
Seite 23: Allgemeine Sicherheitsanweisungen
Wichtige Sicherheitsinformationen Allgemeine Sicherheitsanweisungen Lesen Sie die Anweisungen. Lesen Sie die Sicherheitsanweisungen und die Bedienungsanleitung, bevor Sie das Gerät bedienen. Bewahren Sie die Bedienungsanleitung auf. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung auf, um später darin nachlesen zu können. Beachten Sie die Warnhinweise. Berücksichtigen Sie alle Warnhinweise am Gerät und in der Bedienungsanleitung. Befolgen Sie die Anleitungen. -
Seite 24: Ce-Konformitätserklärung Und Fcc-Hinweis
CE-Konformitätserklärung und FCC-Hinweis CE-Konformitätserklärung Linn Products Ltd erklärt, dass dieses Produkt die Anforderungen der Niederspannungsrichtlinie 73/23/EWG und der Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG erfüllt, die durch die Richtlinien 92/31/EWG und 93/68/EWG geändert wurde. Die Konformität des bezeichneten Produkts mit den Bestimmungen der Richtlinie 73/23/EEC (Niederspannungsrichtlinie) ist durch vollständige Erfüllung der folgenden Normen nachgewiesen:...
