ist mit einem Schieber versehen und befindet sich an der Gehäuseunterseite. Das Verbindungskabel
zum Schloß hat eine Länge von ca. 30 cm. Die Eingabeeinheit wird mit zwei Federn und zwei Stiften
geliefert. Der Metallstift wird verwendet, wenn die Eingabeeinheit feststehend montiert wird. Der
Kunststoffstift wird verwendet, wenn die Eingabeeinheit drehbar montiert wird.
3

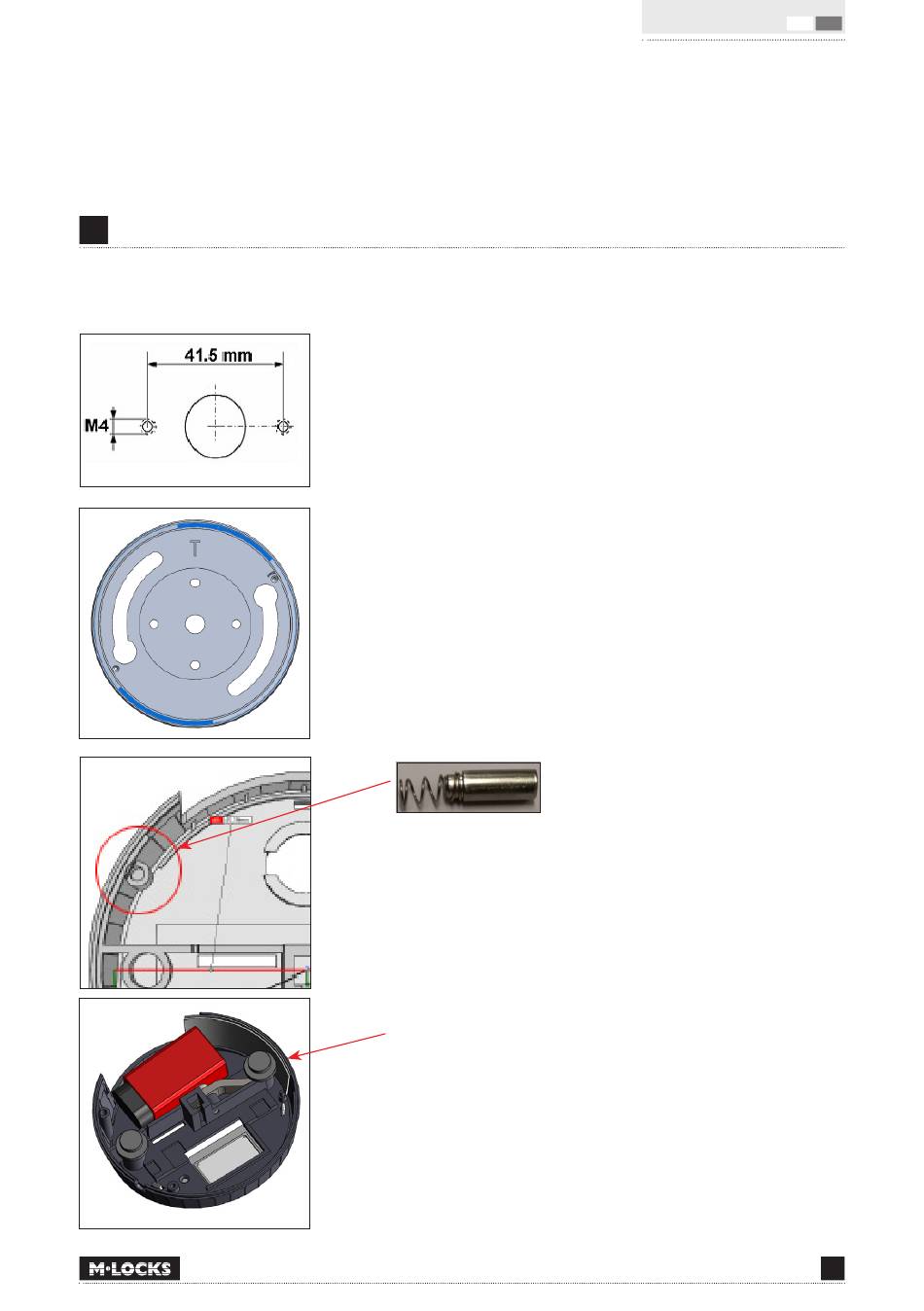

MONTAGE HINWEISE FÜR EINE FESTSTEHENDE MONTAGE
Der Durchmesser des Türdurchbruchs für das Verbindungskabel soll mindestens 9 mm, maximal
12 mm betragen. Den Durchbruch gut entgraten, da sonst Schäden am Kabel entstehen können.
Bereiten Sie die Montagelöcher und den Türdurchbruch vor.
Der Türdurchbruch und die Montagelöcher müssen so
angeordnet sein, dass sich die mittige Öffnung der Grund-
platte nach der Montage zentriert vor dem Türdurchbruch
befindet. Beachten Sie unbedingt auch die Lage des
Schlosses auf der Türinnenseite.
Halten Sie die Grundplatte so gegen die Montagefläche,
dass das 'T' oben zu lesen ist.
Befestigen Sie die Platte handfest mit den zwei mitgeliefer-
ten Montageschrauben. Wir empfehlen für die Schrauben-
sicherung flüssige Sicherungsmittel (z. Bsp. Loctite).
Setzen Sie zuerst die Feder und dann den Metallstift in das
entsprechende Loch des Eingabeeeinheitengehäuses ein.
Legen Sie die Batteriefachabdeckung in das Gehäuse ein.
