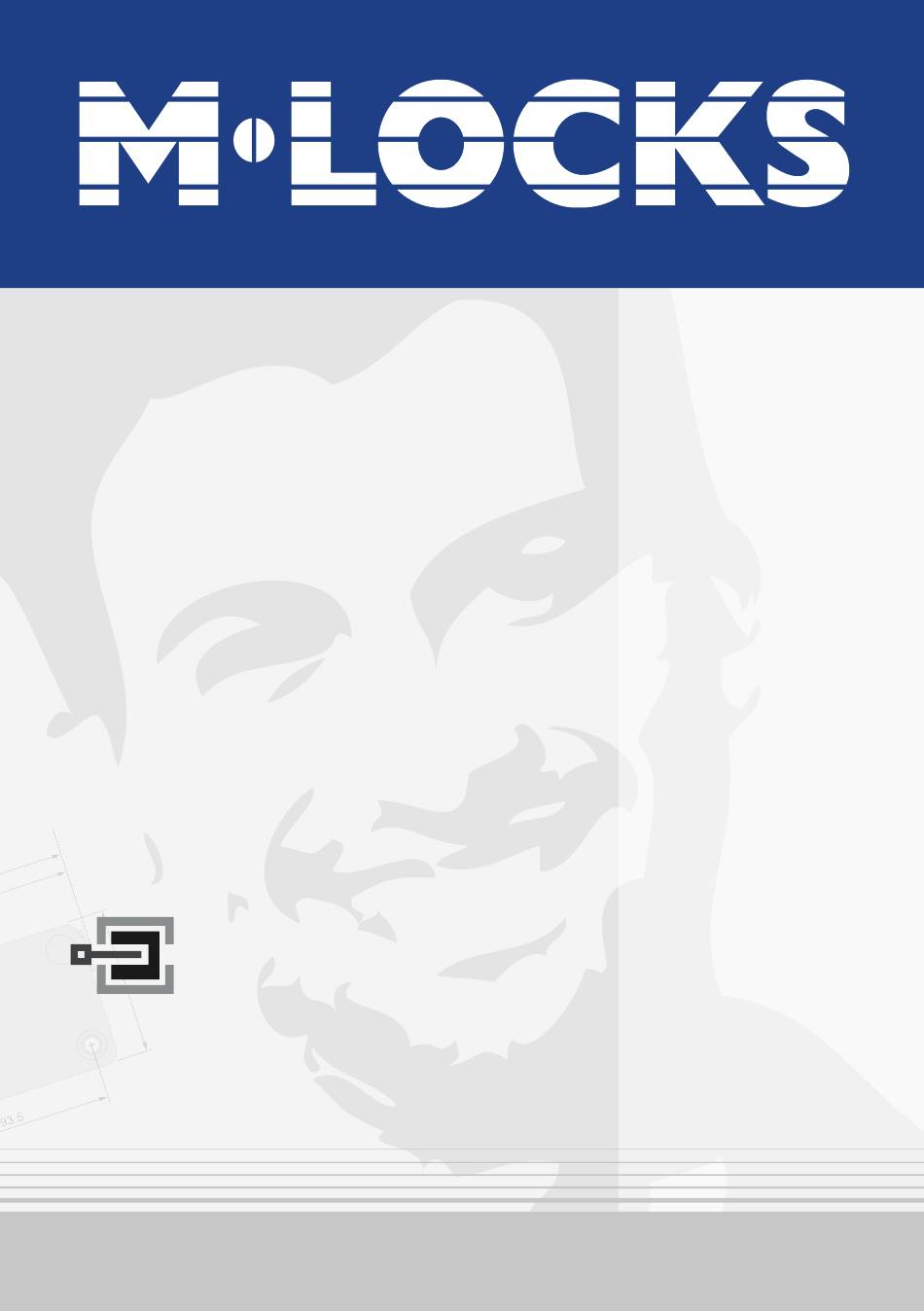

- Seite 1 Echo Einbauanleitung V02 DE Kundendienst CLAVIS Deutschland GmbH 34117 Kassel Telefon: +49 (0)561 988 499-0 E-Mail: info@tresore.eu Internet: www.tresore.eu www.tresorschloss.de...
-
Seite 2: Wichtige Hinweise
Metallgehäuse matt chrom, schwarze Front mit Hartkunststoff-Tastenfeld, integriertem Batteriefach und Dallas Leser. Die Echo kann sowohl fest, als auch derehbar montiert werden. Das angeschrägte Gehäuse mit gerif- feltem Rand bietet hervorragenden Grip, um die Eingabeeinheit zu drehen. Das integrierte Batteriefach... - Seite 3 Echo ist mit einem Schieber versehen und befindet sich an der Gehäuseunterseite. Das Verbindungskabel zum Schloß hat eine Länge von ca. 30 cm. Die Eingabeeinheit wird mit zwei Federn und zwei Stiften geliefert. Der Metallstift wird verwendet, wenn die Eingabeeinheit feststehend montiert wird. Der Kunststoffstift wird verwendet, wenn die Eingabeeinheit drehbar montiert wird.
-
Seite 4: Montage Hinweise Für Eine Drehbare Montage
Drehen Sie das Gehäuse im Uhrzeigersinn bis es in 12:00 Uhr-Position einrastet. Achtung: Die Echo Eingabeeinheit kann jetzt nicht mehr entfernt werden! MONTAGE HINWEISE FÜR EINE DREHBARE MONTAGE Der Durchmesser des Türdurchbruchs für das Verbindungskabel soll mindestens 9 mm, maximal 12 mm betragen. - Seite 5 Echo Halten Sie die Grundplatte so gegen die Montagefläche, dass das ‘T’ (auf dem Kopf) unten zu lesen ist. Befestigen Sie die Platte handfest mit den zwei mitgeliefer- ten Montageschrauben. Wir empfehlen für die Schrauben- sicherung flüssige Sicherungsmittel (z. Bsp. Loctite). Bitte fetten Sie die Stellen, an denen Metall auf Metall laufen wird leicht an.
-
Seite 6: Kundendienst
Gehäuses im Uhrzeigersinn, das Verschließen erfolgt gegen den Uhrzeigersinn. Achtung: Die Echo Eingabeeinheit kann jetzt nicht mehr entfernt werden! Batterie an den Batterieklipp anschließen, Batterie sorgfältig im Batteriefach an der Gehäuseunterseite verstauen und dann mit dem Schieber verschließen. Nur frische 9V ALKALINE Duracell / Duracell Indus- trial- oder Energizer Batterien verwenden.
