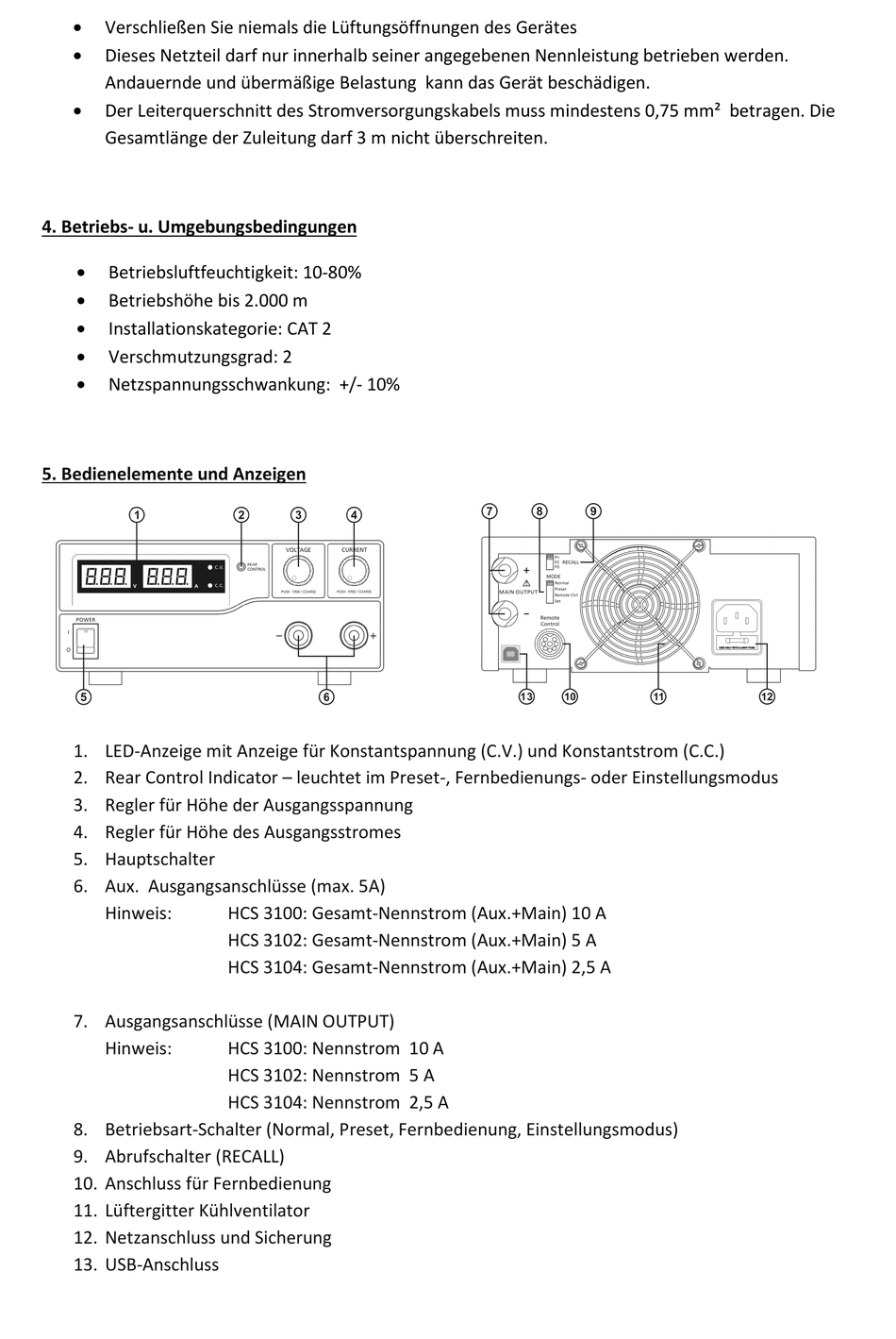

Verschließen Sie niemals die Lüftungsöffnungen des Gerätes
Dieses Netzteil darf nur innerhalb seiner angegebenen Nennleistung betrieben werden.
Andauernde und übermäßige Belastung kann das Gerät beschädigen.
Der Leiterquerschnitt des Stromversorgungskabels muss mindestens 0,75 mm² betragen. Die
Gesamtlänge der Zuleitung darf 3 m nicht überschreiten.
4. Betriebs- u. Umgebungsbedingungen
Betriebsluftfeuchtigkeit: 10-80%
Betriebshöhe bis 2.000 m
Installationskategorie: CAT 2
Verschmutzungsgrad: 2
Netzspannungsschwankung: +/- 10%
5. Bedienelemente und Anzeigen
1. LED-Anzeige mit Anzeige für Konstantspannung (C.V.) und Konstantstrom (C.C.)
2. Rear Control Indicator – leuchtet im Preset-, Fernbedienungs- oder Einstellungsmodus
3. Regler für Höhe der Ausgangsspannung
4. Regler für Höhe des Ausgangsstromes
5. Hauptschalter
6. Aux. Ausgangsanschlüsse (max. 5A)
Hinweis:
7. Ausgangsanschlüsse (MAIN OUTPUT)
Hinweis:
8. Betriebsart-Schalter (Normal, Preset, Fernbedienung, Einstellungsmodus)
9. Abrufschalter (RECALL)
10. Anschluss für Fernbedienung
11. Lüftergitter Kühlventilator
12. Netzanschluss und Sicherung
13. USB-Anschluss
HCS 3100: Gesamt-Nennstrom (Aux.+Main) 10 A
HCS 3102: Gesamt-Nennstrom (Aux.+Main) 5 A
HCS 3104: Gesamt-Nennstrom (Aux.+Main) 2,5 A
HCS 3100: Nennstrom 10 A
HCS 3102: Nennstrom 5 A
HCS 3104: Nennstrom 2,5 A
