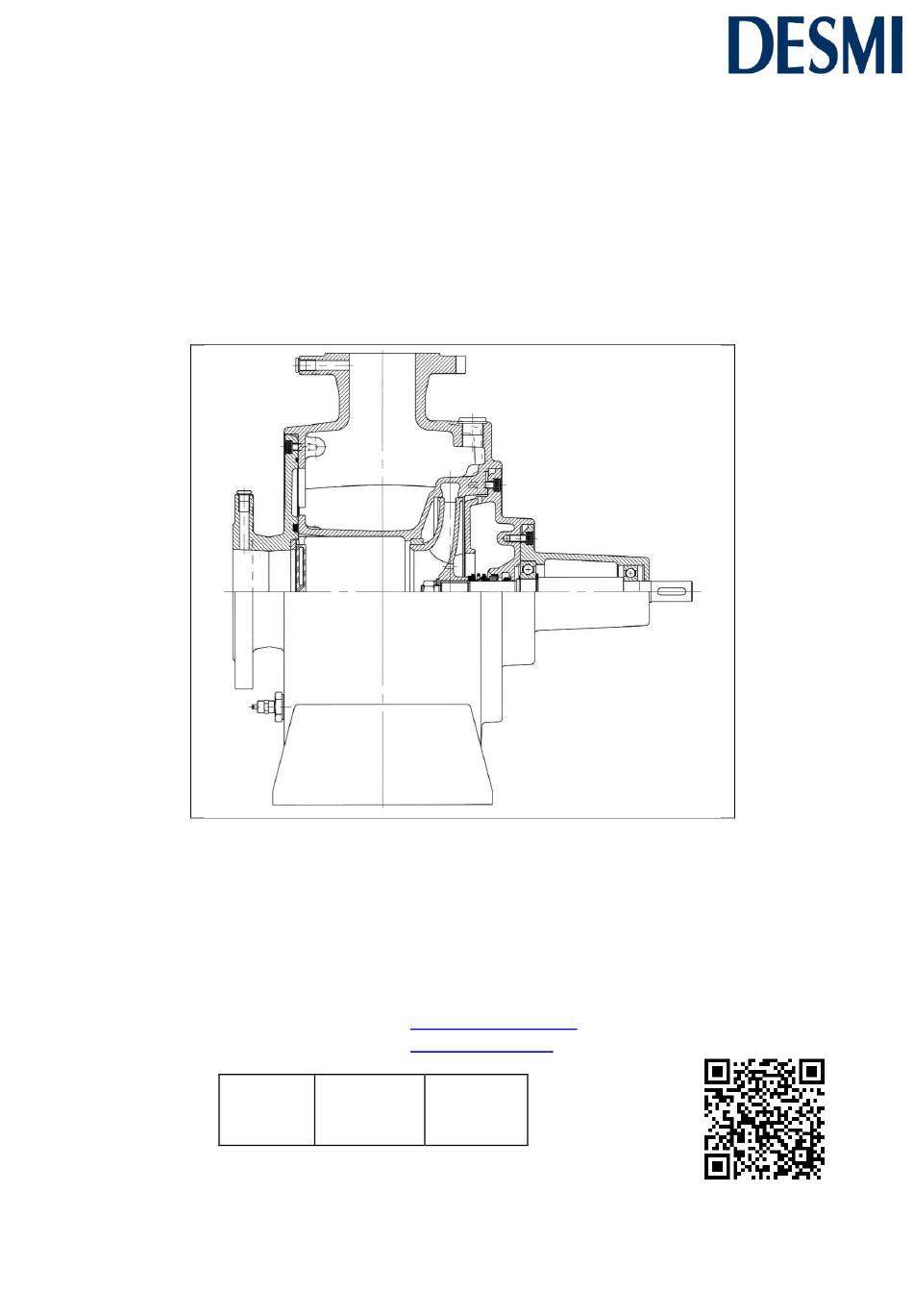

BETRIEBS- UND WARTUNGSANLEITUNG
DESMI selbstansaugende Kreiselpumpe
DESMI Pumping Technology A/S
Tagholm 1 – DK-9400 Nørresundby – Dänemark
Manual:
MODULAR S-N
Tel.: +45 96 32 81 11
Fax: +45 98 17 54 99
E-mail:
desmi@desmi.com
Internet:
www.desmi.com
Sprache:
T1440
Deutsch
Revision:
H(03/23)
Werbung
Verwandte Anleitungen für Desmi MODULAR S-N-Serie
Inhaltszusammenfassung für Desmi MODULAR S-N-Serie
- Seite 1 BETRIEBS- UND WARTUNGSANLEITUNG DESMI selbstansaugende Kreiselpumpe MODULAR S-N DESMI Pumping Technology A/S Tagholm 1 – DK-9400 Nørresundby – Dänemark Tel.: +45 96 32 81 11 Fax: +45 98 17 54 99 E-mail: desmi@desmi.com Internet: www.desmi.com Manual: Sprache: Revision: T1440 Deutsch...
- Seite 2 INHALTSVERZEICHNIS 1. PRODUKTBESCHREIBUNG ..........................3 1.1 LIEFERUNG ................................3 2. TECHNISCHE DATEN ............................3 2.1 TYPENSCHILD ..............................3 2.2 SO LIEST SICH DIE TYPENNUMMER ......................4 2.3 TECHNISCHE BESCHREIBUNG ........................4 3. INSTALLATION ..............................6 3.1 AUFSTELLUNG/BEFESTIGUNG DER PUMPE ....................6 3.2 ELEKTROINSTALLATIONEN ..........................
- Seite 3 Die Pumpen sind mit Druckflanschen in Größen von 25 bis 100 mm erhältlich. Der Saugflansch ist größer als der Druckflansch. Die DESMI S-N Pumpe ist eine einstufige, selbstansaugende Kreiselpumpe mit rostfreier Welle und Gleitringdichtung. Die kleinsten Pumpen, S32-25-110N und S50-32-135N, sind mit offenem Laufrad ausgestattet, während alle übrigen mit einem geschlossenen Laufrad ausgestattet sind.
- Seite 4 Jede Anwendung der Pumpe hat unter Berücksichtigung der in der Pumpe verwendeten Werkstoffe zu erfolgen. In Zweifelsfä llen setzen Sie sich mit der DESMI-Vertretung in Verbindung. Pumpen in der Werkstoffausführung A und C werden hauptsä chlich fü r Sü ßwasser verwendet.
- Seite 5 wobei "in" der Saugstutzen, "out" der Druckstutzen und "calc" die berechneten Werte des Benutzers sind. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 6 Keilriemenscheibe mit TAPER LOCK-Buchse eingebaut werden. Bei der Dimensionierung des Keilriementriebs ist es von größter Wichtigkeit, die Vorschriften der DESMI Nomogramme fü r die betreffende Pumpengröße zu befolgen - Kontakt mit DESMI-Vertretung aufnehmen. Die Montage der Saugleitung der Pumpe ist mit großer Sorgfalt vorzunehmen, so daß sie absolut dicht ist, da selbst kleine Undichtigkeiten das Ansaugen erschweren kö...
- Seite 7 Pumpe wie in Abb. gezeigt heben. Tragseile dürfen nicht über scharfe Kanten und Ecken geführt werden. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 8 - Lager : Bei Spiel und Lagergerä uschen auswechseln. - Rückschlagklappe : Rückschlagklappe auf Risse und Hä rte überprüfen DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 9 Auf das Gewinde der Welle LOCTITE 243 oder ähnliches auftragen. Das Laufrad gegen die Welle bis zum Anschlag schrauben. Darauf achten, daß die Scheibe am Ende der Wellenfeder in die Vertiefung des Laufrades eingreift. Den Impeller mit einem Drehmoment von 60 Nm anziehen. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf.
- Seite 10 Wurde die Pumpe zur Fö rderung von kalten oder sehr heißen Medien eingesetzt, muß man darauf achten, daß die Berührung der Pumpenoberfläche gefährlich ist, und deshalb die notwendigen Sicherheitsmaßnahmen treffen. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf.
- Seite 11 Pumpe werkseitig genau kontrolliert und getestet wurde und daß eine Fehlfünktion in den allermeisten Fällen in dem Rohrleitungssystem zu suchen ist. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11...
- Seite 12 Leckage ermitteln, Fehler Pumpe saugt Luft an beheben, Rückschlagventil nicht eingetaucht 5. Saughöhe zu groß Datenblatt Q/H Kurve und NPSH Kennlinie überprü- fen oder mit DESMI-Ver- tretung Kontakt aufneh- 6. Pumpe und Rohr- Wie 5 leitungssystem falsch dimensioniert DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby –...
- Seite 13 10.000 Betriebsstunden beträgt. Die Lager sind auf Lebensdauer geschmiert und erfordern keine Wartung, sie sind jedoch auszuwechseln, falls Geräusche entstehen oder Lagerspiel festgestellt wird. DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11...
- Seite 14 (10,2 mWS = 1 bar) Für die untenstehenden Tabellenwerte gilt, daß die Leistungsangaben die maximale Leistungsaufnahme der Pumpe sind, während die Min/Max-Werte für Volumenstrom und Druck den von DESMI empfohlenen Förderbereich für die Pumpe mit dem größten Laufrad darstellen. Max. Leistung Min.Volumenstro Max.Volumenstr...
- Seite 15 14. EG-KONFORMITÄTSERKLÄRUNG DESMI Pumping Technology A/S erklärt hiermit, dass unsere Pumpen vom Typ Modular S-N gemäss den Anforderungen der Maschinenrichtlinie 2006/42/EC, Anhang I über grundlegende Sicherheits- und Gesundheits-anforderungen, hergestellt wurden. Folgende harmonisierte Normen werden berücksichtigt: EN/ISO 13857:2019 Sicherheitsabstände Pumpen und Pumpenaggregate für Flüssigkeiten –...
- Seite 16 Relevante Informationen fü r die Demontage, das Recycling oder die Entsorgung am Ende der Lebensdauer der Pumpe :In DESMI-Pumpen werden keine gefährlichen Materialien verwendet - siehe auch DESMI Green Passport (wird gerne auf Anfrage versendet, bitte wenden Sie sich an die jeweilige DESMI Landesorganisation) – d.h. Recyclingunternehmen können die Entsorgung am Ende der Lebensdauer übernehmen.
- Seite 17 28 Dichtung Gleitringdichtung 20 Gehäusedeckel 29 O-Ring V-Ring 21 Dichtung 75 Entleerungsschraube 76 Überdruckventil DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 18 76 Überdruckventil 17 Welle 28 Dichtungsscheibe 18 Lagergehäuse 29 Zylinderschraube 21 Dichtung mit Innensechskant DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 19 23 Einlauf 31 Öldichtungsring Kugellager 24 Zylinderschraube 75 Entleerungsschraube Paßfeder mit Innensechskant 76 Überdruckventil DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
- Seite 20 480 80 454 300 260 32j6 35 10 19 260 300 14 90 S125-100-220N 500 80 476 315 280 32j6 35 10 19 330 370 16 105 DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11...
- Seite 21 320 414 250 210 125 8x18 200 160 8x18 1/4" S125-100-220N 320 445 250 210 125 8x18 220 180 100 8x18 3/4 RG DESMI Pumping Technology A/S Tagholm 1 9400 Nørresundby – Dänemark Tlf. nr.: +45 96 32 81 11 Fax +45 98 17 54 99 E-mail: desmi@desmi.com www.desmi.com...
