PSSO CSA-228 Bedienungsanleitung
Verwandte Anleitungen für PSSO CSA-228
Inhaltszusammenfassung für PSSO CSA-228

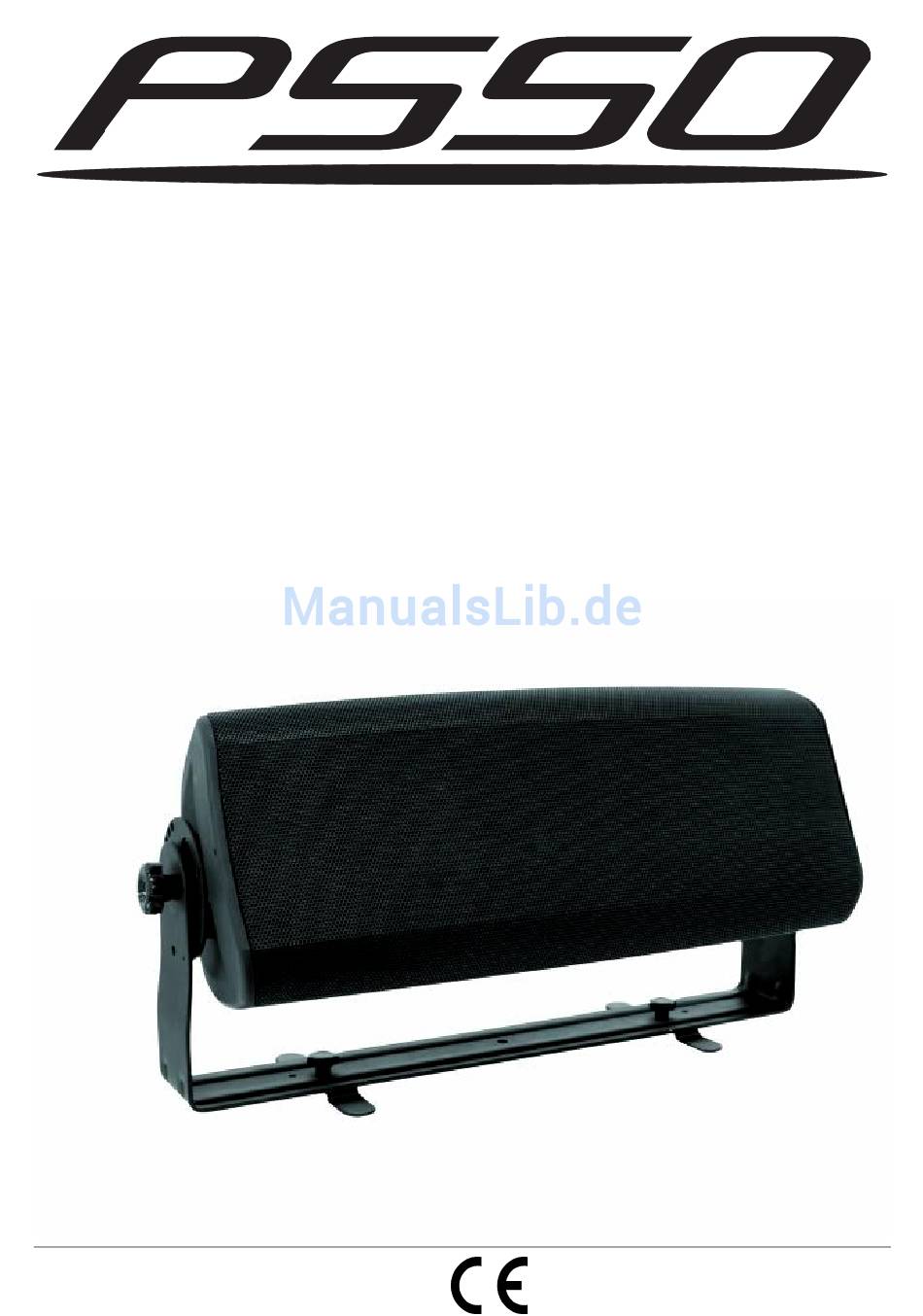

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL CSA/CSK TOPS © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
This user manual is valid for the article number 11040804, 11040805, 11040806, 11040807 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.psso.de 2/24 00042853.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein PSSO Topteil entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden. - Seite 5 Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung (Sicherheitsfangseil) gesichert werden.
-
Seite 6: Installation
INSTALLATION Aufstellung und Montage Die Lautsprecherbox kann frei im Raum aufgestellt werden. Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Soll die Lautsprecherbox als Wandlautsprecher genutzt werden, kann Sie über ihren Montagebügel an der Wand festgeschraubt werden. -
Seite 7: Einsatz Als Bodenmonitor
Vorgehensweise: Schritt 1: Entfernen Sie zur Besseren Handhabung zunächst den Montagebügel. Schrauben Sie dazu die Montageschrauben heraus. Schritt 2: Halten Sie den Montagebügel an die Stelle, wo die Lautsprecherbox installiert werden soll. Schritt 3: Am Montagebügel befinden sich Löcher zur Installation. Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug und bohren Sie die Löcher. -
Seite 8: Satellitensysteme
Satellitensysteme Wird eine Lautsprecherbox mit Einbauflansch auf eine Bassbox montiert, spricht man von einem Satelliten- system. Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine ausreichende Standfestigkeit verfügt. Die Grundfläche der Bassbox muss in Bezug auf das montierte Topteil immer ausreichend dimensioniert sein, damit ein Umstürzen verhindert wird. -
Seite 9: Montage Auf Einem Stativ Bzw. Boxenhochständer
Montage auf einem Stativ bzw. Boxenhochständer Die Lautsprecherbox darf nur auf ein Stativ bzw. einen Boxenhochständer montiert werden, wenn sie im Lieferzustand über eine entsprechende Aufnahmevorrichtung verfügt. Stative oder Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden. -
Seite 10: Fliegende Installation
Installation der Lautsprecherbox Achtung: Beim Aufbringen der Last ist eine gleichmäßige Lastverteilung erforderlich. Achtung: Die Traglast des Stativs bzw. Boxenhochständers darf niemals überschritten werden! Setzen Sie die Lautsprecherbox über den Anbauflansch auf den Boxenhochständer bzw. über den TV- Zapfen auf das Stativ auf. Achten Sie darauf, dass die maximale Auszugslänge des Rohres nicht überschritten wird. -
Seite 11: Anschlüsse Herstellen
Anschlüsse herstellen CSK-228, CSA-218, CSA-228: Ihre Lautsprecherbox ist mit 4-poligen, verriegelbaren Speaker-Buchsen ausgestattet. Diese sind parallel verdrahtet. Sie können die Eingangsbuchse mit dem Ausgang Ihrer Endstufe verbinden und über die Ausgangsbuchse das Endstufensignal abgreifen, um es z.B. in eine weitere Lautsprecherbox einzuspeisen. -
Seite 12: Bedienung
BEDIENUNG Nachdem Sie Ihren Verstärker angeschlossen haben, drehen Sie die Lautstärkeregler gegen den Uhrzeigersinn bis zum Anschlag zurück. Schalten Sie erst alle Vorstufen und dann die Endstufe ein. Stellen Sie nun die gewünschte Lautstärke mit den Lautstärkereglern ein. Achtung! Achten Sie darauf, dass das Ausgangssignal nicht verzerrt, Ihre Lautsprecher können dadurch beschädigt werden. -
Seite 13: Technische Daten
TECHNISCHE DATEN CSA-228 CSK-228 Belastbarkeit nominal: 300 W RMS 200 W RMS Belastbarkeit Programm: 600 W 400 W Komponenten: 2 x 8" Woofer, 1 x 1,33" Treiber 2 x 8" Woofer, 1 x 1" Tweeter Anschlüsse: 2 x Speaker-Buchse (4-pol) 2 x Speaker-Buchse (4-pol) Anschlüsse (1 W/m):...
