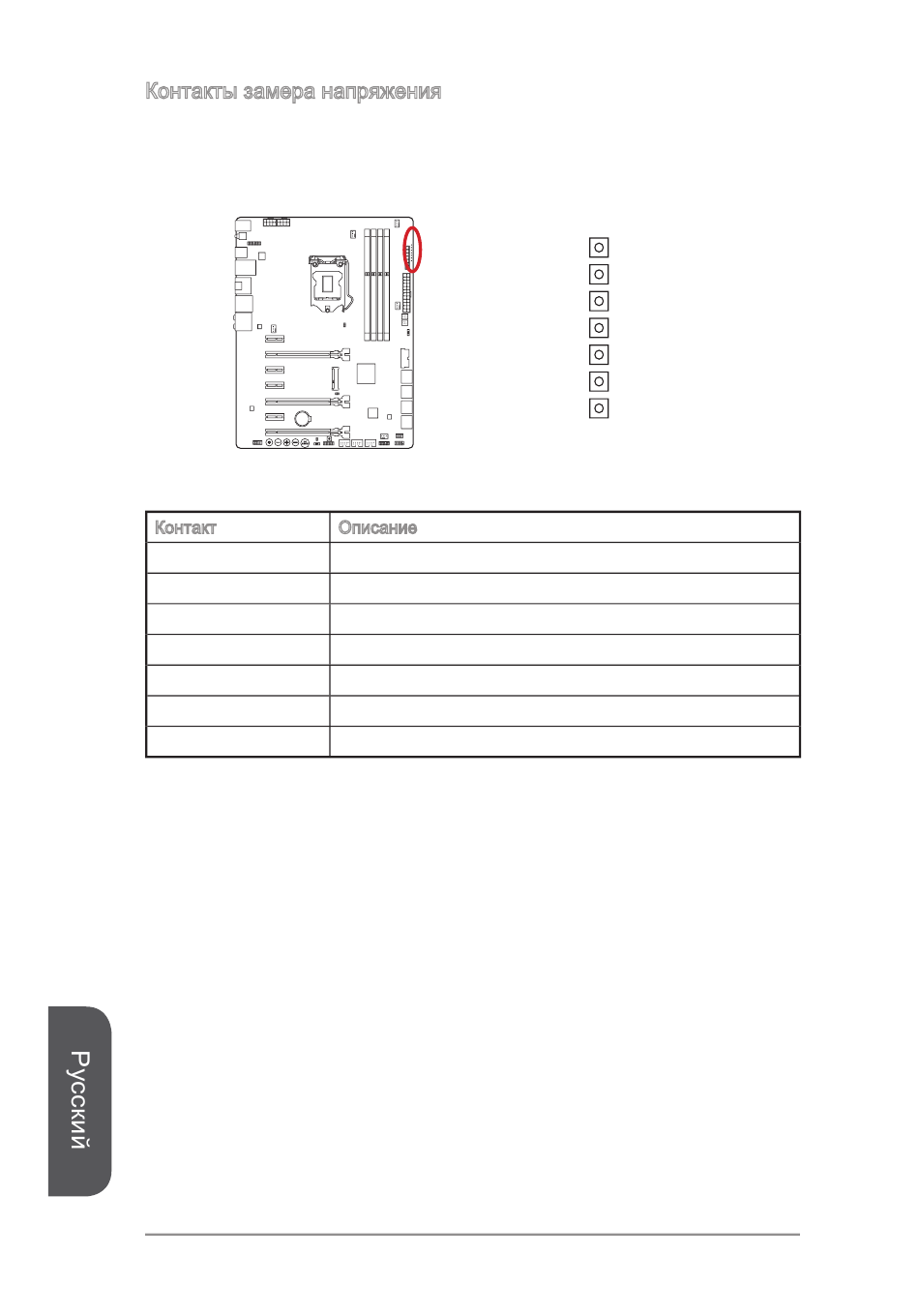

Контакты замера напряжения
Контакты предназначены для замера напряжения процессора и PCH.
Прикрепите положительный провод мультиметра к кабелю для замера
напряжения, а отрицательный провод к разъему заземления.
Контакт
CPU_CORE3
CPU_CORE2
CPU_CORE1
CPU_VCOMP
CPU_VCCIO
PCH_VCCVRM
PCH_CORE
Описание
Напряжение ядра3 процессора
Напряжение ядра2 процессора
Напряжение ядра1 процессора
Напряжение CPU Vcomp
Напряжение ввода-вывода для CPU VCC
Напряжение VRM для PCH VCC
Напряжение ядра PCH
Ru-26
CPU_CORE3
CPU_CORE2
CPU_CORE1
CPU_VCOMP
CPU_VCCIO
PCH_VCCVRM
PCH_CORE
