Seite 1
TAG 1 ENG INSTALLATION INSTRUCTIONS ISTRUZIONI DI INSTALLAZIONE NLD INSTALLATIE INSTRUCTIES DAN INSTALLATIONSVEJLEDNING HUN TELEPÍTÉSI ÚTMUTATÓ RUS Инструкции по установке 安装说明 DEU INSTALLATIONSANLEITUNG POL INSTRUKCJE MONTAŻU RON INSTRUCŢIUNI DE INSTALARE UKR Інструкції з монтажу FRA INSTRUCTIONS DE MONTAGE SPA INSTRUCCIONES DE INSTALACIÓN POR INSTRUÇÕES DE INSTALAÇÃO SWE INSTALLATIONSANVISNING تعليامت...
Seite 2

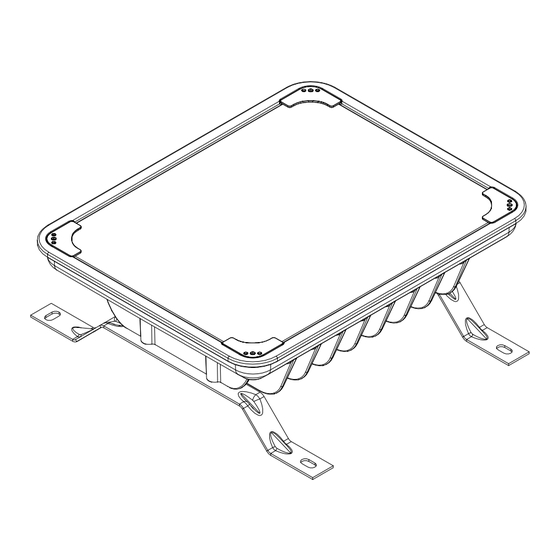

SUSPENDED SWIVELING FIXATION, PULL OUT Ansi3G 350 mm Lenght 13.78 in 440 mm Width 17.32 in 181 mm Height 7.12 in 6.8 kg Weight 14.99 lb 22.5 22.5 R4.5 2/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 3
3/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 4
2xM8 +1.0Nm 20 Nm -0.0Nm SUSPENDED SWIVELING FIXATION, ADJUSTABLE Ansi3G 350 mm Lenght 13.78 in 440 mm Width 17.32 in 215,5 mm Height 8.48 in 6,8 kg Weight 14.99 lb 4/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 5
22.5 22.5 R4.5 5/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 6
-20° +20° 20 Nm +1.0Nm -0.0Nm 6/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 7
WALL SWIVELING FIXATION, PULL OUT Ansi3G 350 mm Lenght 13.78 in 372 mm Width 14.54 in 320 mm Height 12.59 in 6.9 kg Weight 15.21 lb 7/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 8
8/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 9
2xM8 20 Nm +1.0Nm -0.0Nm 9/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 10
WALL SWIVELING FIXATION, ADJUSTABLE Ansi3G 350 mm Lenght 13.78 in 376 mm Width 14.80 in 373 mm Height 14.58 in 7.4 kg Weight 16.31 lb 10/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 11
22.5 R4.5 11/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 12
-20° +20° +1.0Nm 20 Nm -0.0Nm 12/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 13
QPD CONNECTORS Click 13/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
Seite 14
.يف حاله الحاجه لتغري االسالك الداخليه , يتم ذلك من خالل الرشكه املصنعه او الوكيل املخول لعمل ذلك او شخص مخول لذلك .دامئا افصل الدائره الكهربائيه قبل تركيب او صيانه الجهاز 14/14 www.schreder.com 02-25-790 | DOC-0019220 rev B | 01-2022...
