6.3 Konfiguration

6.3.1 Einstellen des Arbeitsabstandes

Das Objektiv verfügt über einen festen Arbeitsabstand. Die Distanz wird von
der vorderen Kante des Objektives bis zum Prüfobjekt angegeben.
Montieren Sie das Objektiv in diesem Arbeitsabstand über dem Prüfobjekt.
Optische Elemente z.B. Filter, Schutzgläser, Umlenkspiegel sowie
mechanische Zubehörteile können den Arbeitsabstand geringfügig
verändern.

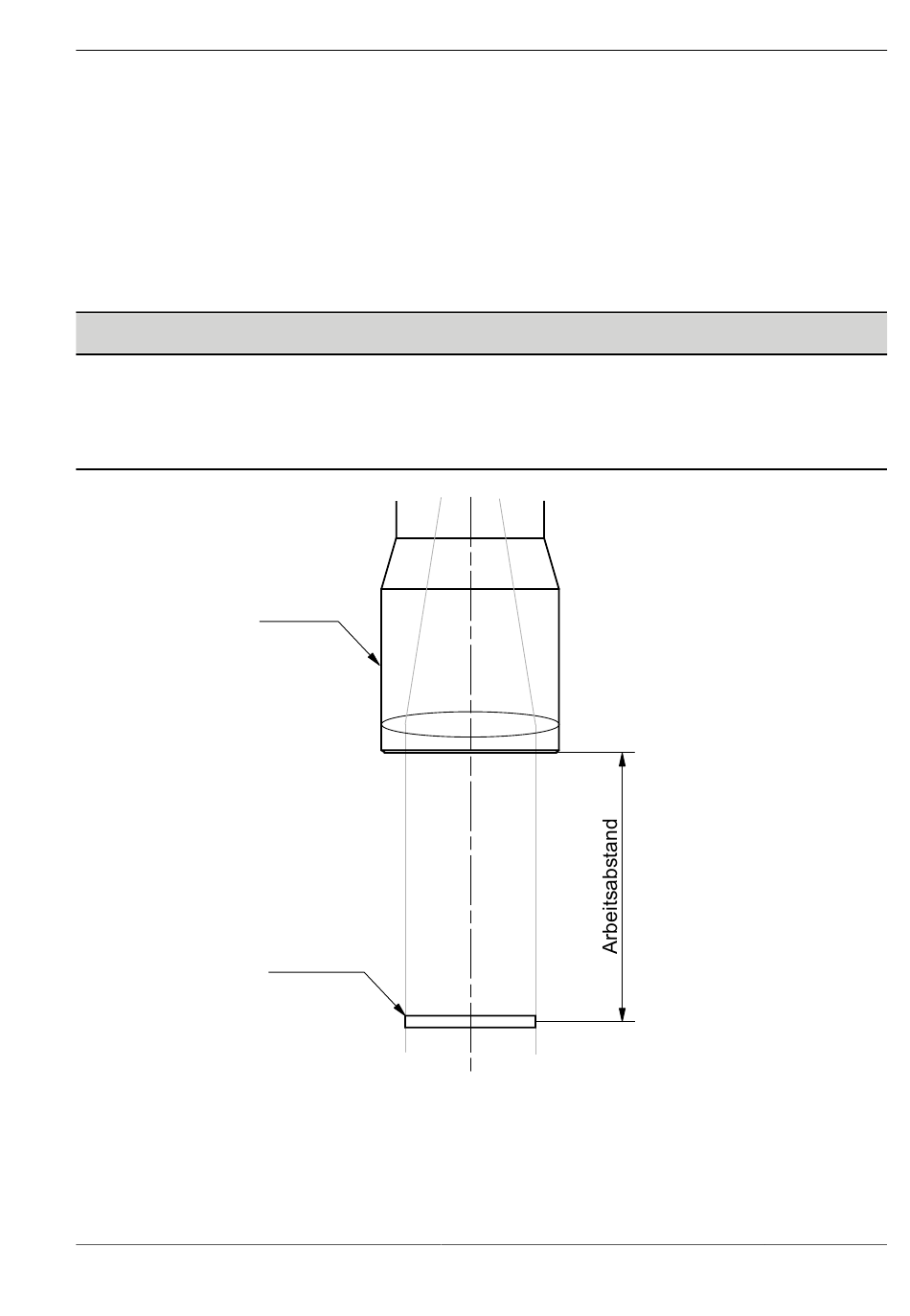

Abb. 12: Erläuternde Skizze - Arbeitsabstand
© Vision & Control GmbH 2022
HINWEIS
Objektiv
Prüfobjekt
TO30/6.0-100-F10-B-RF
999.995.929.10-de-3.0
