Bticino F428 Gebrauchsanweisungen

PART. U1637B
LED di segnalazione
Modalità SPE=0 (nessun configuratore)
Questa modalità permette di eseguire tutte le funzioni base del comando
Funzione realizzabile
ON-OFF ciclico per pressione breve
e regolazione per pressione prolungata
ON
ON temporizzato
1)
OFF
ON agendo sul tasto collegato in N1 - OFF agendo sul tasto
collegato in N2 e regolazione per pressione prolungata (dimmer)
Salita (N1) - discesa (N2) tapparelle fino a fine corsa
Salita (N1) - discesa (N2) tapparelle monostabile
Pulsante
1) Il dispositivo invia un comando di OFF dopo un tempo stabilito dai
configuratori utilizzati come indicato nella tabella sotto:
Configuratore Tempo (minuti)
1 1
2 2
3 3
4 4
5 5
6 15
7 30 secondi
8 0,5 secondi
Modalità operative evolute
Se oltre alla posizione M viene opportunamente configurata la posizione
SPE, il dispositivo realizza funzioni particolari elencate nella tabella
riportata nella pagina seguente.
F428

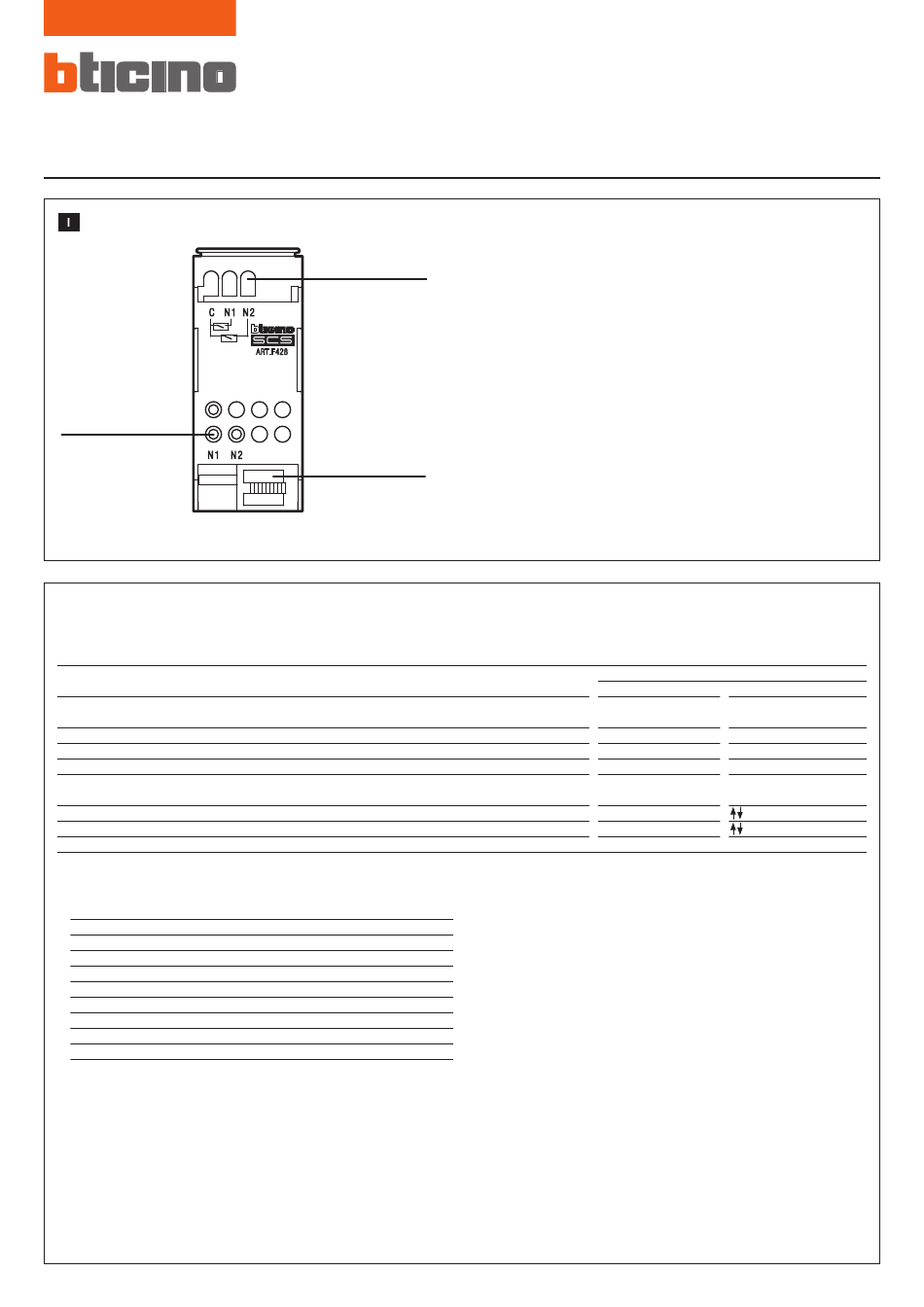

L'interfaccia contatti DIN F428 permette di collegare al bus
Morsetti d'ingresso
SCS due interruttori o contatti di vario genere, consenten-
do di realizzare la maggior parte delle funzioni avanzate in
un comando speciale oltre a tutte le funzioni standard di
un normale comando SCS.
Il contatto N1 pilota il punto luce PL1, il contatto N2 pilota
il punto luce PL2.
Il dispositivo è dotato di 2 led per segnalare la chiusura
dei contatti, la messa in programmazione/cancellazione e
lo stato dei dispositivi comandati. I due led lampeggiano
alternativamente in fase di lettura dei configuratori, mentre
Configuratori
in assenza di configurazione lampeggia solo N1.
A PL1 PL2 M SPE
Inoltre è presente un tasto locale per l'entrata in configu-
razione virtuale.
2)
2) in funzione della modalità operativa dell'attuatore destinatario.
NOTA:
Se ai morsetti dell'interfaccia vengono collegati degli interruttori, la moda-
lità operativa da selezionare è PUL.
Se vengono collegati dei pulsanti normalmente aperti (NO) si realizzano
tutte le altre modalità operative indicate nella tabella.
Istruzioni d'uso
Gebrauchsanweisungen
Notice d'emploi
Instructions for use
Instrucciones de uso
Gebruiksaanwijzing
Instruções para o uso
Valore configuratore in M
funzione singola funzione doppia
nessun —
configuratore
ON —
1÷8 —
OFF —
— O/I
—
— M
PUL —
07/07-01 AP
