6.3.2 Einstellen der Blende

Das Objektiv verfügt über eine variable Blende.
Veränderung der Lichtstärke
Die Lichtstärke halbiert sich jeweils bei den Übergängen 8 / 11 / 16 / 22
sowie bei 10 / 14.
1
2
4

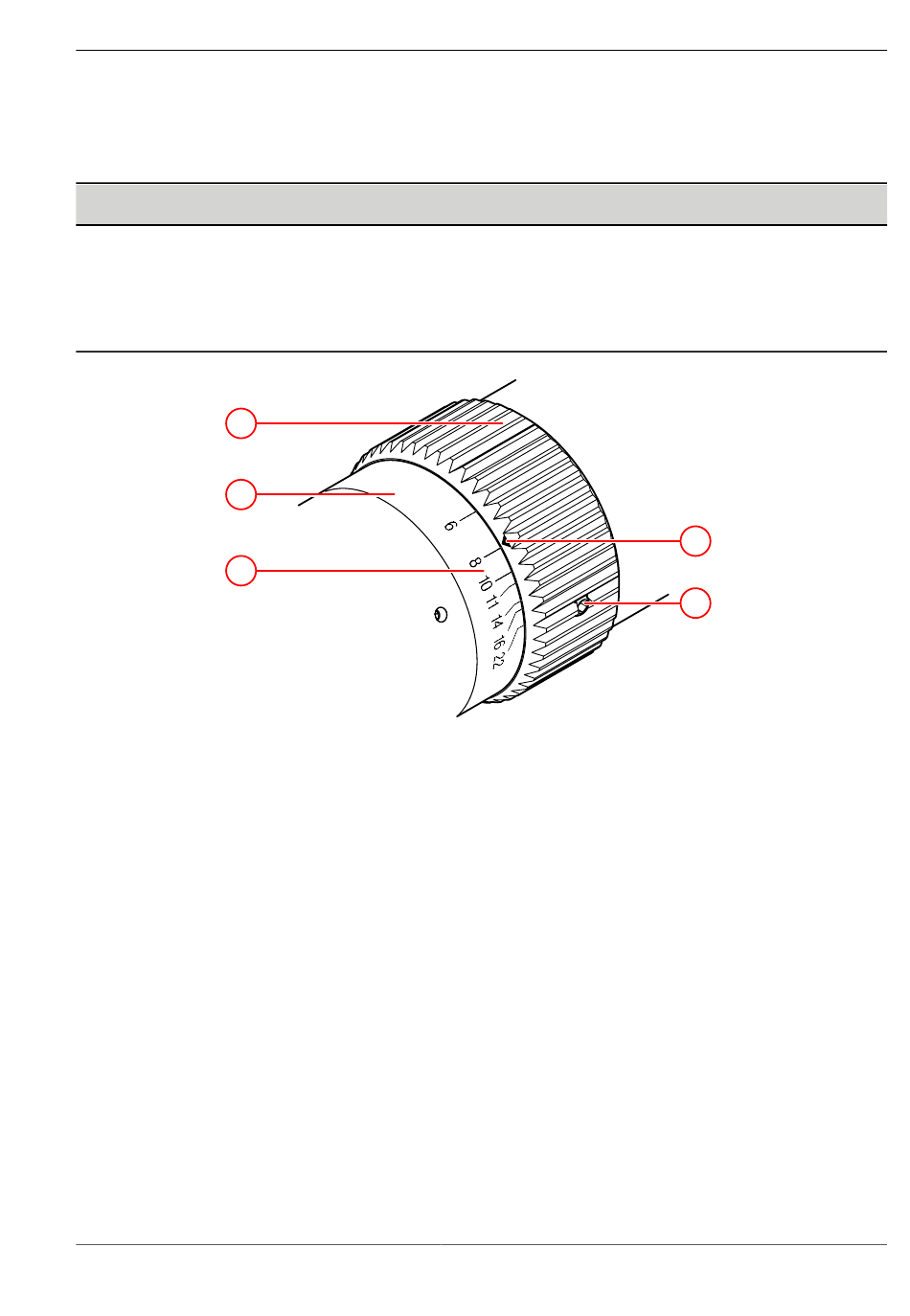

Abb. 19: Einstellen der Blende
Blendeneinstellring
1
Skalenring
2
Markierung
3
Blendenskale
4
2 x M3 Feststellschraube (gegenüberliegend)
5
1. Lösen Sie die Feststellschrauben (5) am Blendeneinstellring (1) mit dem
beiliegendem Werkzeug (Lieferumfang).
2. Drehen Sie die Markierung (3) am Blendeneinstellring auf die gewünschte
Blendenzahl der Skale (4) am Skalenring (2).
3. Ziehen Sie die Feststellschrauben wieder handfest an.
