B722

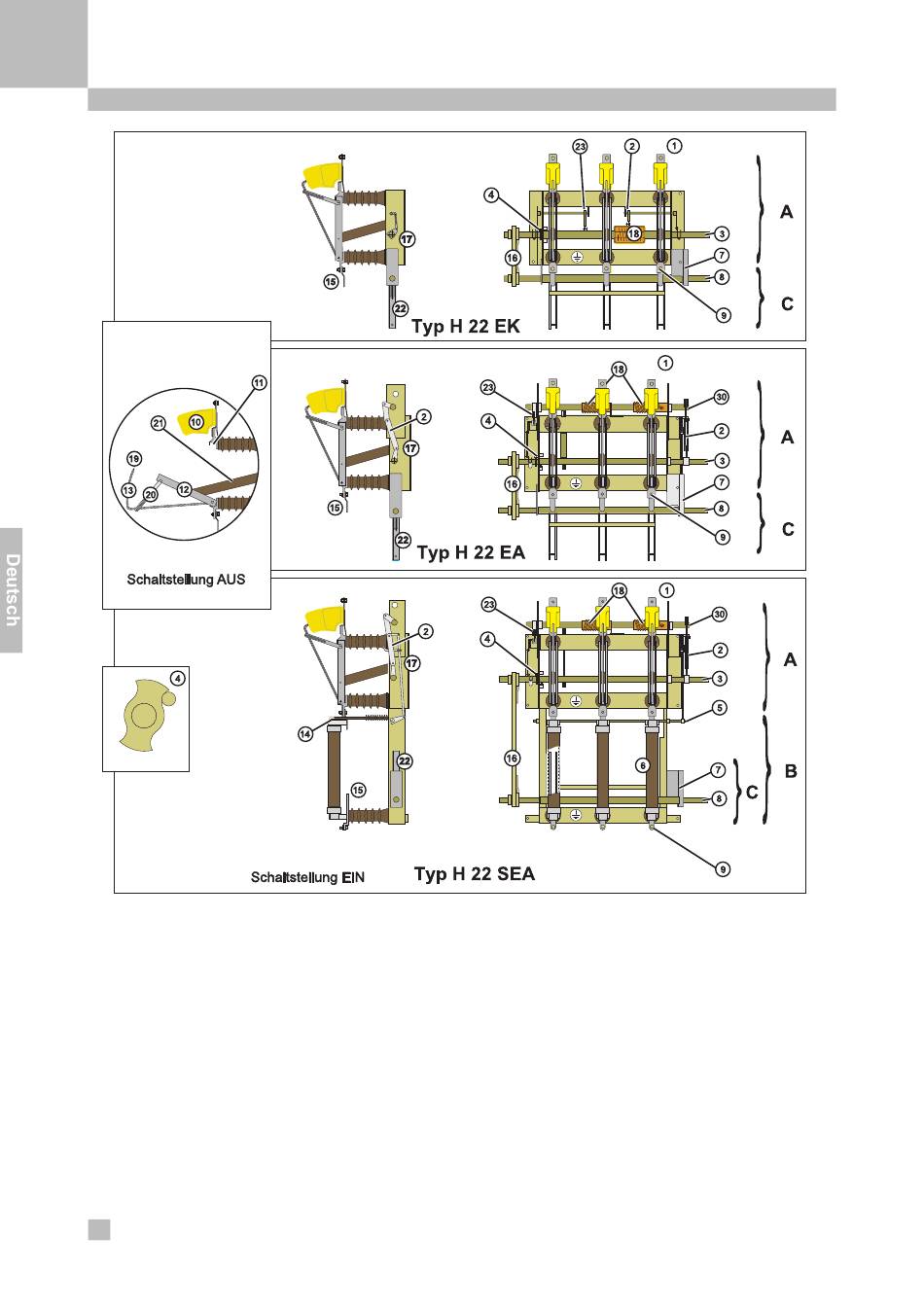

Baugruppen
A Lasttrennschalter
B Sicherungsträger*
C Erdungsschalter**
*
HH-Sicherungseinsätze gehören nicht zum Lieferumfang, bitte separat bestellen.
**
Der Erdungsschalter (C) kann unten (wie dargestellt), oben oder auch im Schalterrahmen (bei H22 SEA) integriert sein.
*** Verriegelung optional erhältlich.
4
Baugruppen und Funktionselemente
Funktionselemente
1 oberer Anschluss
2 Schaltschloss AUS
3 Antriebswelle Lasttrennsch.
4 Anschlag der Antriebswelle
5 Sicherungsauslösewelle
6 HH-Sicherungseinsätze*
7 Erdungsschaltermechanik**
8 Antriebswelle Erdungsschalter**
9 unterer Anschluss
10 Löschkammer
11 Einschlagkontakt Lasttrennschalter 23 Schaltschloss EIN
12 Trennmesserpaar
13 Nacheilkontakt
14 Sicherungsauslösehebel
15 Einschlagkontakt Erdungsschalter
16 mech. Verriegelung Erdungsschalter***
17 Schalterrahmen
18 Kraftspeicher
19 Abbrandspitze
20 Ausschaltgestänge
21 Betätigungsstab
22 Erdungsmesserpaar
30 Kraftspeicherwelle
