Português

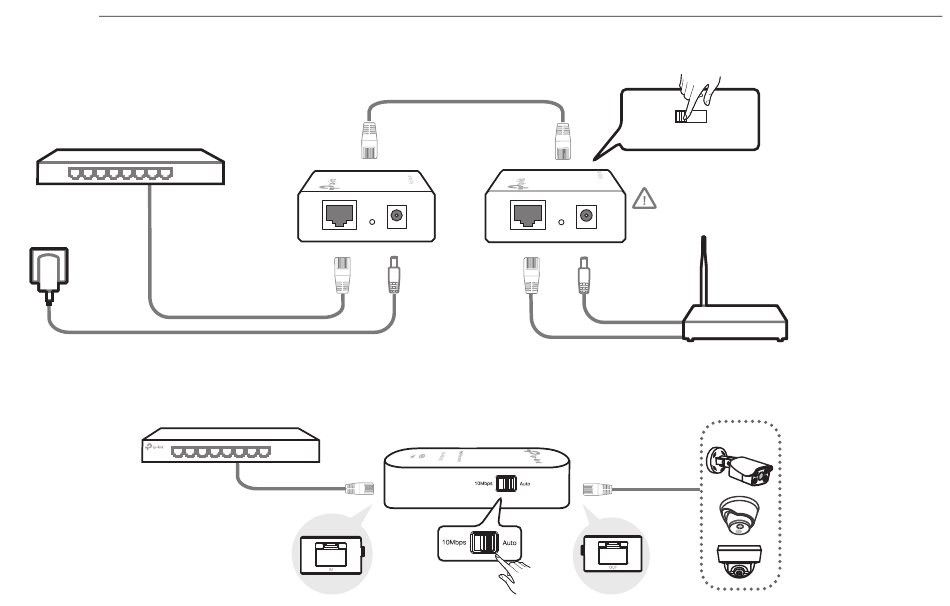

Injetor de PoE & Splitter
Dispositivo Não-PoE
(switch, router, etc.)
Tomada elétrica
PoE Extender
(por exemplo, Switch PoE, Injetor PoE)
O Injetor de PoE e o Splitter PoE podem ser usados como um KIT para fornecer
energia e dados a dispositivos Não-PoE.
Injetor de PoE
LAN IN PWR
O PoE Extender é usado para estender a conexão de rede do equipamento da fonte de alimentação
PSE
a (100/250m)
Splitter PoE
DC 48V LAN OUT
PWR
Extensor PoE+
14
12V 9V 5V
Configure a voltagem necessária do
dispositivo Não-PoE antes de ligar
o cabo.
DC OUT
Dispositivo alimentado (PD)
b (100/250m)
Equipamento Não-PoE
(Consommation <10W)
