AWZ 101
v.1.2
AWZ 13,8V/1A/7Ah/L
Gepuffertes Netzteil, linear
DE**
Ausgabe: 4 vom 13.02.2014
Ersetzt die Ausgabe: 3 vom 16.09.2013
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pulsar AWZ 101

Inhaltszusammenfassung für Pulsar AWZ 101

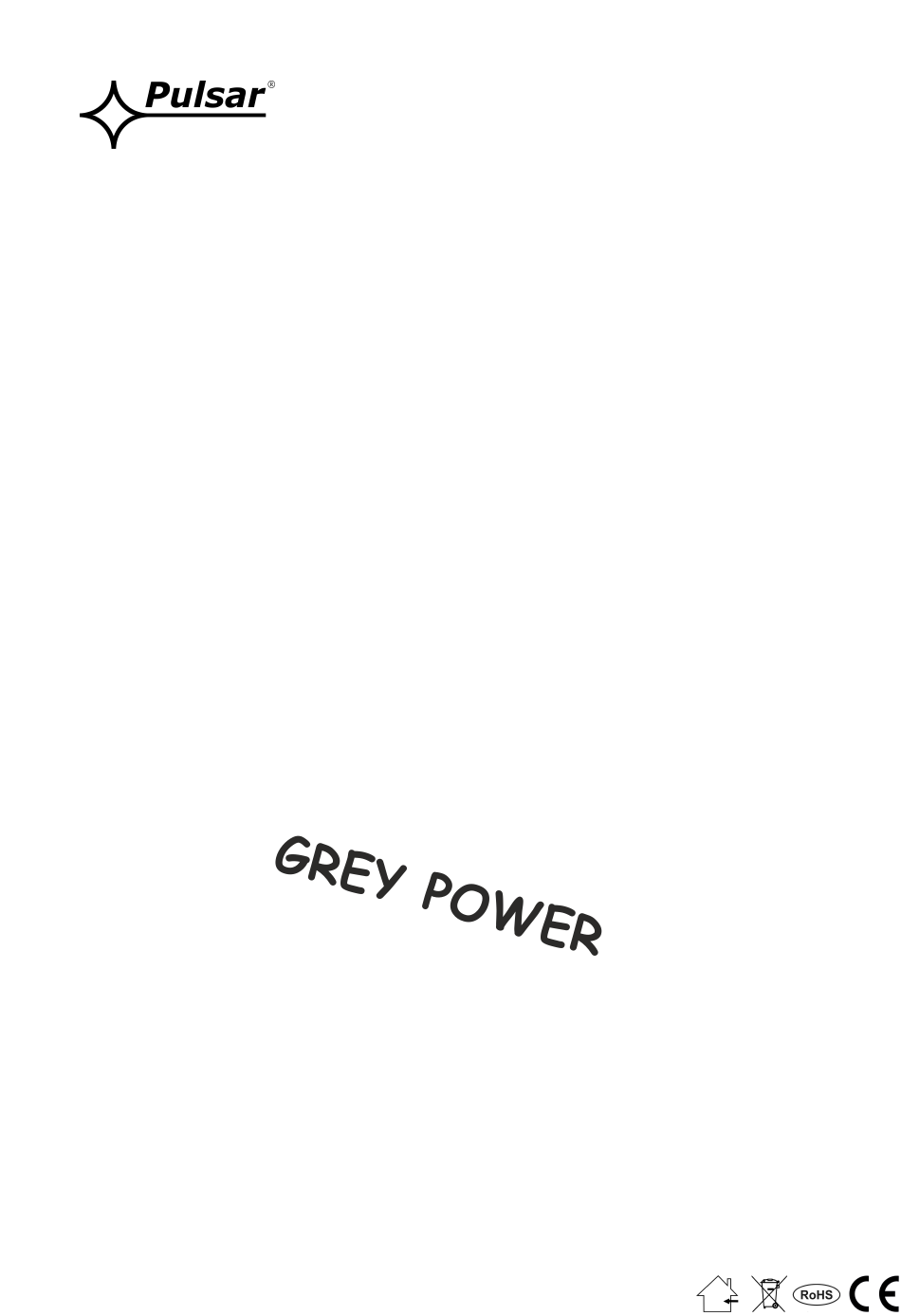

  • Seite 1 AWZ 101 v.1.2 AWZ 13,8V/1A/7Ah/L Gepuffertes Netzteil, linear DE** Ausgabe: 4 vom 13.02.2014 Ersetzt die Ausgabe: 3 vom 16.09.2013...

  • Seite 2: Inhaltsverzeichnis

    GREY POWER www.pulsar.pl AWZ101 Netzteil-Beschreibung:  unterbrechungsfreie Stromversorgung  optische LED-Anzeige 13,8VDC/1A  Schutzeinrichtungen:  Einbaustelle für die Batterie 7Ah/12V  Kurzschluss-Schutz SCP  Speisespannung 230VAC Überlastungsschutz OLP   linearer Spannungskonstanthalter Wärmeschutz OHP   Schutz der Batterie vor Tiefentladung (UVP) ...

  • Seite 3: Beschreibung Von Netzteil-Elementen Und Verbindungen

    GREY POWER www.pulsar.pl AWZ101 1.2. Schaltplan (Bild 1.). Bild 1. Schaltplan Netzteil. 1.3. Beschreibung von Netzteil-Elementen und Verbindungen. Tabelle 1. Elemente der PCB-Platte des Netzteils (siehe Bild 2.). Element Nr. Beschreibung Verbindung: Speisungseingang AC- Werkseinstellung Sicherung im Batterie-Kreis – F2A...

  • Seite 4: Technische Parameter

    GREY POWER www.pulsar.pl AWZ101 Tabelle 2. Elemente des Netzteils (siehe Bild 3.). Element Nr. Beschreibung Trenntransformator Netzteil-Platte (Tab. 1, Bild 2) TAMPER; Mikroschalter für Anti-Sabotage-Schutz (Konnektoren) (NC) Sicherung im Speisungskreis (230V/AC) MAIN L-N Speisungsverbindung 230V/AC, Schutzverbindung PE Batterie-Konnektoren: +BAT = rot, - BAT = schwarz Bild 3 Netzteil-Ansicht.
  • Seite 5 GREY POWER www.pulsar.pl AWZ101 Stromeinschränkung durch die selbstrückstellende Sicherung PTC, wiederholte manuelle Inbetriebsetzung (beim Ausfall ist die Abschaltung des Ausgangskreises DC erforderlich) Schutz im Batteriekreis SCP und umgekehrte F2A - Stromeinschränkung Schmelzsicherung F (Beim Anschluss-Polarisation Ausfall - Austausch des Schmelzeinsatzes erforderlich) Schutz der Batterie vor Tiefentladung UVP U <...

  • Seite 6: Montage

    GREY POWER www.pulsar.pl AWZ101 2. Montage. 2.1 Anforderungen. Das gepufferte Netzteil muss von einem Fachinstallateur montiert werden, der über entsprechende (für das gegebene Land erforderliche und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von (Eingriff in) Installationen 230V/AC und Niederspannungsinstallationen verfügt. Die Anlage ist in geschlossenen Räumen, gemäß...

  • Seite 7: Anzeige Des Netzteil-Betriebs

    GREY POWER www.pulsar.pl AWZ101 3. Anzeige des Netzteil-Betriebs. 3.1 Optische Anzeige. Das Netzteil ist an der Vordersteuerung mit zwei Dioden ausgestattet: ROTE DIODE: leuchtet - das Netzteil wird mit Spannung 230V AC gespeist  leuchtet nicht - mangelnde Speisung 230V AC ...

  • Seite 8: Allgemeine Garantiebedingungen

    Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen. ALLGEMEINE GARANTIEBEDINGUNGEN Pulsar K. Bogusz Sp.j. (Hersteller) gewährt eine fünfjährige Qualitätsgarantie für die Geräte, beginnend mit dem Herstellungsdatum. Im Rahmen der Garantie werden unentgeltliche Reparaturen oder Austausch, gegen eine funktional entsprechende Anlage, des nicht betriebssicheren Gerätes vorgenommen (ist vom Hersteller zu entscheiden), wenn die Fehler...
