Auswahl
1.
Bestimmend für die Auswahl der Klinkenzüge sind außer der
Werkzeuggröße die zu erwartenden Abstreifkräfte, das Gewicht der
Abstreifplatte und die Öffnungs- und Schließgeschwindigkeiten.
Unverbindliche Richtwerte
Type
Z5-0
Z5-1
Z5-2
2. Arbeitsweise
Die Klinke verriegelt die Formplatte in der gewählten Formhälfte und wird nach
Erreichen des gewünschten Öffnungsweges (S1) durch die Kurvenleiste gelöst.
Die Kurvenleiste ist innerhalb der Halterung einstellbar und bestimmt den Zeitpunkt
der Entriegelung. Das Werkzeug fährt weiter in Trennebene (S2) auf.
Nachdem sich die Spritzgießform wieder geschlossen hat, drücken die Blattfedern den
Klinkenhebel in seine Ausgangsstellung zurück.
6
Anbau- und Montagehinweise
Die Länge des Klinkenhebels und der Halteleiste ist ein festgelegtes Maß. Falls das
Maß nicht mit der vorgesehenen Konstruktion übereinstimmt, muss entsprechend
gekürzt werden (s. Abb. 3):
Z5-0 = Grenzwert für X1 – 75 mm, X2 – 80 mm
Z5-1 = Grenzwert für X1 – 90 mm, X2 – 80 mm
Z5-2 = Grenzwert für X1 – 150 mm, X2 – 130 mm
Lagerbock (2) und Verschleißleiste (15) und nur bei Z5-0 die Halteleiste (3) sind,
entsprechend den Katalogmaßen, in die Formplatten einzulassen. Auf ausreichenden
Freiraum für den Klinkenhebel ist zu achten.
Nach Festlegung des gewünschten Öffnungsweges (S1) ist die Kurvenleiste (5) anzu-
schrauben und nach der Feineinstellung aller Klinkenzüge zu verstiften (s. Abb. 2+3).
– Wird der Klinkenhebel (1) um mehr als X/2 gekürzt, so ist eine der kleineren
Blattfedern (6) zu entfernen.
– Die Klinkenzüge sind symmetrisch, parallel und winkelig zur Werkzeugführung
anzubringen (s. Abb. 4).
– Auf gleichmäßige Einstellung aller Klinkenzüge und gleichmäßiges Ziehen der zu
bewegenden Platte ist zu achten.
– Montage und Einstellung am zusammengebauten Werkzeug vornehmen.
– Als Schraubensicherung sind Federringe zu verwenden.
3. Wartung
Alle Funktionsteile der Klinkenzüge müssen regelmäßig geschmiert und die Federn
auf ihre Funktion überprüft werden.
Die Befestigungsschrauben sind regelmäßig auf festen Sitz zu kontrollieren.
1
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de

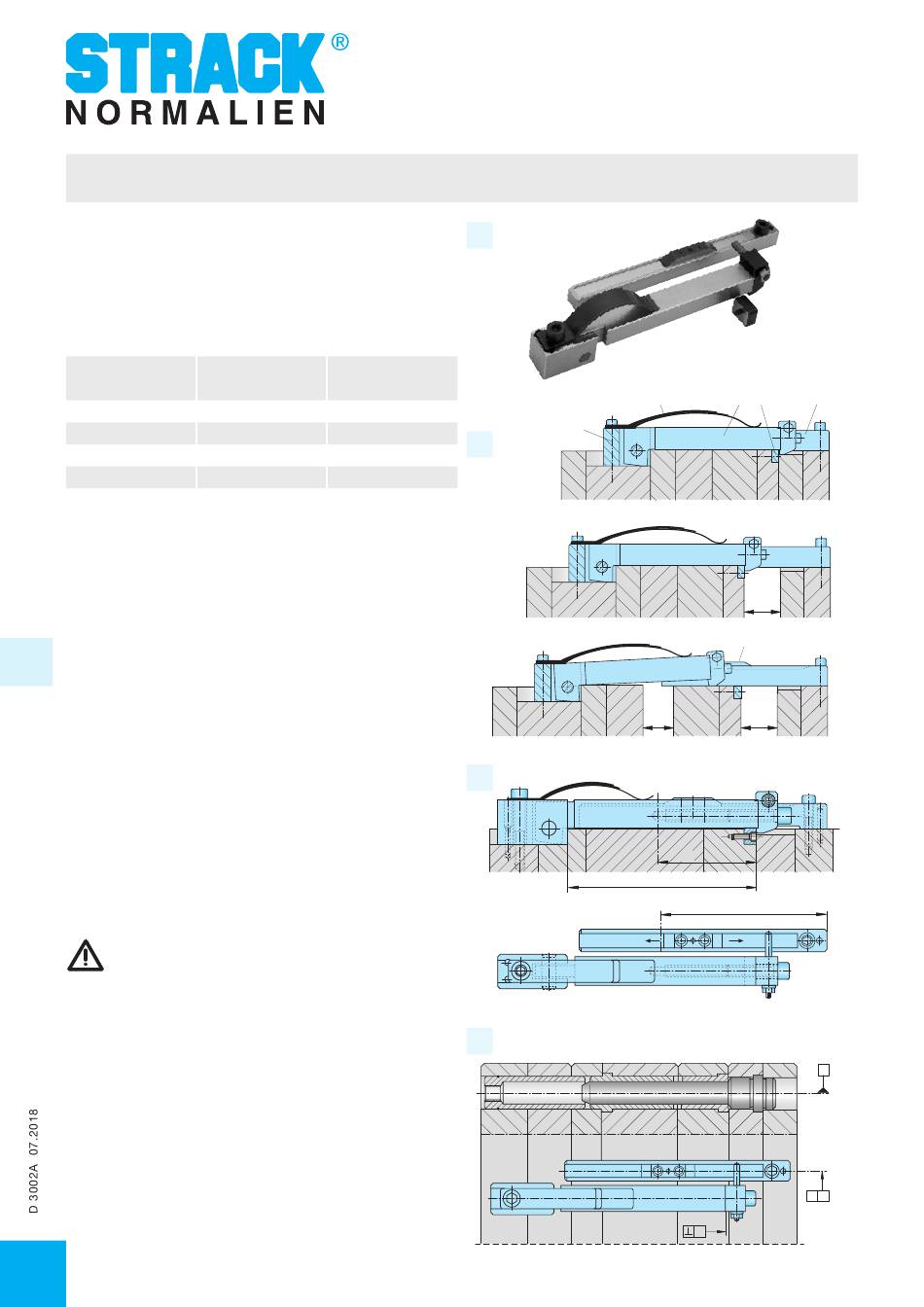

Bedienungsanleitung deutsch -- Klinkenzüge Z5-0, Z5-1 und Z5-2
Hub
Zugkraft
min. (mm)
7
10
14
Entformungselemente -- indirekt
1
max.
6 kN
10 kN
2
20 kN
3
4
I
Demoulding elements -- indirect
Eléments de démoulage -- indirects
6
1
2
5
S2
X
1
X
X
2
A
15
3
S1
S1
A
//
A
