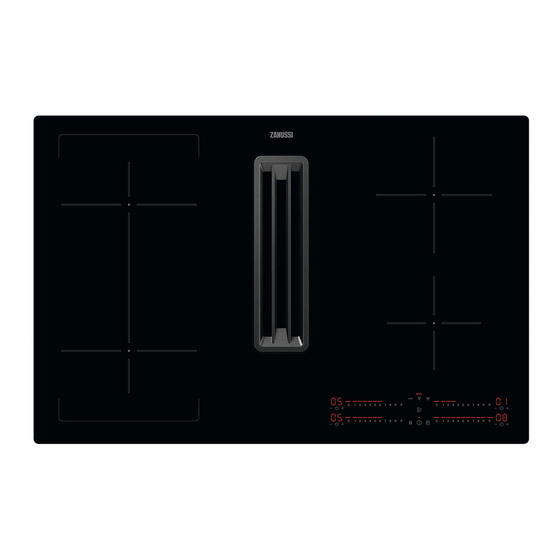

- Seite 1 DE Benutzerinformation | Kochfeld ZC84L11C zanussi.com\register...
- Seite 2 Willkommen bei Zanussi! Danke, dass Sie sich für unser Gerät entschieden haben. Holen Sie sich Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen unter zanussi.com/support Änderungen vorbehalten. INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE................2 2. SICHERHEITSANWEISUNGEN..............5 3. MONTAGE...................... 8 4. GERÄTEBESCHREIBUNG................12 5. VOR DER ERSTEN VERWENDUNG............14 6.
- Seite 3 ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät. • Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
- Seite 4 • WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird. • ACHTUNG: Der Garvorgang muss überwacht werden Ein kurzer Garvorgang muss kontinuierlich überwacht werden. •...
- Seite 5 • Wenn das Gerät zusammen mit anderen Geräten betrieben wird, darf der im Raum erzeugte Vakuumwert maximal 0,04 mbar betragen. • Reinige den Haubenfilter regelmäßig und beseitige Fettablagerungen vom Gerät, um eine Brandgefahr zu vermeiden. • Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.
- Seite 6 • Schützen Sie die Geräteunterseite vor • muss das Gerät geerdet werden. Dampf und Feuchtigkeit. • Vor der Durchführung jeglicher Arbeiten • Installieren Sie das Gerät nicht direkt muss das Gerät von der elektrischen neben einer Tür oder unter einem Fenster. Stromversorgung getrennt werden.
- Seite 7 können), Fehlerstromschutzschalter und vom Hersteller dieses Geräts nicht Schütze. anderes angegeben. • Die elektrische Installation muss eine • Verwende nur vom Hersteller Trenneinrichtung aufweisen, mit der Sie empfohlenes Zubehör für dieses Gerät. das Gerät allpolig von der WARNUNG! Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Brand- und Explosionsgefahr.
- Seite 8 • Kochgeschirr aus Gusseisen oder mit Dabei dürfen ausschließlich einem beschädigten Boden kann Kratzer Originalersatzteile verwendet werden. an dem Glas / der Glaskeramik • Bezüglich der Lampe(n) in diesem Gerät verursachen. Hebe diese Gegenstände und separat verkaufter Ersatzlampen: immer an, wenn du sie auf der Kochfläche Diese Lampen müssen extremen bewegen musst.
- Seite 9 Aufliegende Montage 1. Reinigen Sie die Arbeitsplatte um den Nur für ausgewählte Länder Ausschnitt herum. Im Falle einer Abgasinstallation kann ein 2. Bringen Sie das mitgelieferte Fensterschalter erforderlich sein (wende Dichtungsband 2x6 mm umlaufend auf dich an einen autorisierten Techniker). der Unterseite des Kochfelds entlang des Dieser muss separat erworben werden, äußeren Randes der Glaskeramik an.
- Seite 10 INTEGRIERTE MONTAGE Filtergehäuse-Montage Stelle vor der ersten Inbetriebnahme sicher, dass der Filter in das Gehäuse eingesetzt wird, wobei die schwarzen Seiten nach innen und die silbernen Seiten nach außen zeigen. Siehe „Reinigung des Haubenfilters“. Setze das Filtergehäuse nach der Montage in den Hohlraum der Haube ein und platziere das Gitter auf der Haube.
- Seite 11 4. Bringe eine neue Aderendhülse am Ende VORSICHT! des gemeinsamen Drahts an (Spezialwerkzeug erforderlich). Bohre oder löte die Kabelenden nicht. 5. Verbinde die Enden zweier blauer Kabel. Das ist verboten. 6. Bringe eine neue Aderendhülse am Ende des gemeinsamen Drahts an VORSICHT! (Spezialwerkzeug erforderlich).
- Seite 12 4. GERÄTEBESCHREIBUNG 4.1 Produktübersicht Gitter Schrankrückwandbefestigung Filter Rohr Filtergehäuse Adapter Kochfeld Steckverbinder 4.2 Anordnung der Kochflächen Induktionskochzone Bedienfeld Abzugshaube DEUTSCH...
- Seite 13 4.3 Bedienfeldlayout 1 12 Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sen‐ Funktion Beschreibung sorfeld Ein / Off Ein- und Ausschalten des Geräts. Pause Ein- und Ausschalten der Funktion. Timer Einstellen der Funktion.
- Seite 14 5. VOR DER ERSTEN VERWENDUNG 4. Zum Beenden drücken Sie WARNUNG! Leistungsstufen Siehe Kapitel Sicherheitshinweise. Siehe Kapitel „Technische Daten“. 5.1 Leistungsbegrenzung VORSICHT! Leistungsbegrenzung definiert, wie viel Strom Achten Sie darauf, dass die gewählte das Kochfeld insgesamt verbraucht, innerhalb Leistungsstufe für die Sicherungen in der der Grenzen der Hausinstallation geeignet ist.
- Seite 15 Mit der JoinZone-Funktion kannst du mit großem Kochgeschirr auf zwei Kochzonen gleichzeitig kochen. Das Kochgeschirr muss Siehe Kapitel „Technische Daten“. die Mitten beider Zonen bedecken darf aber Einschalten der Funktion für eine nicht über den markierten Bereich hinausragen. Befindet sich das Kochgeschirr Kochzone: Berühren Sie zwischen den beiden Mitten, wird die Ausschalten der Funktion: Ändern Sie die...
- Seite 16 Stellen Sie die Heizstufe für die ausgewählte wird die Leistung der Kochzonen Kochzone und danach die Funktion ein. automatisch reduziert. • Es wird immer die Heizstufe der zuerst 1. Drücken Sie . 00 erscheint auf dem gewählten Kochzone priorisiert. Die Timer-Display.
- Seite 17 Sie können die Funktion aktivieren, während Erhöhen oder verringern Sie die das Kochfeld eingeschaltet ist und keine der Heizstufe nach Bedarf. Kochzonen aktiv ist, oder zu einem Die Abzugshaube reagiert auf die eingestellte beliebigen Zeitpunkt während des Heizstufe und erhöht oder verringert die Kochvorgangs.
- Seite 18 Auto Breeze Sym‐ Einstellung Mögliche Optio‐ Die Funktion stellt den Abzugshaubenlüfter automatisch so ein, dass er nach dem Garen Leistungsbegren‐ 15 - 73 und Ausschalten des Kochfelds weiterläuft. zung Das Gebläse läuft maximal 20 Minuten lang mit der niedrigsten Drehzahl. Die Funktion Abzugshaubenmo‐...
- Seite 19 7. ZUSATZFUNKTIONEN 7.1 Automatische Abschaltung die Haube im automatischen Modus betrieben wird, reduziert sich die Die Funktion schaltet das Kochfeld Geschwindigkeit des Abzugshaubenlüfters automatisch aus, wenn: nicht. • alle Kochzonen, sowie die Haube, Wenn die Funktion in Betrieb ist, kann ausgeschaltet sind, •...
- Seite 20 Diese Funktion verbindet zwei Kochzonen auf 3 Sekunden lang gedrückt, bis die der linken Seite und sie funktionieren als Anzeige über dem Symbol erscheint. eine. Schalten Sie das Kochfeld mit aus. Stellen Sie zuerst die Kochstufe für eine der linken Kochzonen ein. Zum Aktivieren der Funktion: berühren Sie Wenn Sie das Kochfeld ausschalten, bleibt die Funktion weiterhin aktiv.
- Seite 21 dies die Glasoberfläche beschädigen und passen auf die meisten gängigen kann. Kochgeschirr-Typen. Für weitere Kochgeschirrmaterial Informationen besuche unsere Website. • geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet). • nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.
- Seite 22 die Hälfte ihrer maximalen Leistung verbraucht. Die Angaben in der Tabelle sind Richtwerte. Kochstufe Verwendung für: Dauer Tipps (Min.) Warmhalten von gekochten Speisen. nach Be‐ Lege einen Deckel auf das Kochge‐ darf schirr. 1 - 2 Sauce Hollandaise, schmelzen: Butter, 5 - 25 Von Zeit zu Zeit rühren.
- Seite 23 9. REINIGUNG UND PFLEGE aus Essig und Wasser angefeuchtetes WARNUNG! Tuch. Siehe Kapitel Sicherheitshinweise. 9.3 Reinigung der Haube 9.1 Allgemeine Informationen Gitter • Reinige das Kochfeld nach jedem Das Gitter leitet die Luft in die Haube. Gebrauch. Zusätzlich schützt es das Haubensystem und •...
- Seite 24 2. Hebe das Gitter an und reinige den beginnt die Filteranzeige zu blinken, Haubenbereich vorsichtig mit einem um zu signalisieren, dass es Zeit ist, den feuchten Tuch oder Schwamm und einem Filter zu regenerieren. Die milden Reinigungsmittel. Benachrichtigung bleibt 30 Sekunden lang 3.
- Seite 25 Reinigungsmittel können die Geruchsfiltration beschädigen. Sie können bei Bedarf einen weichen Schwamm, ein weiches Tuch oder eine nicht scheuernde Reinigungsbürste verwenden, um Speisereste zu entfernen. Sie können den Filter auch im Geschirrspüler bei 65 – 70 °C (mit einem Programm länger als 90 Min),ohne Reinigungsmittel undohne Geschirr reinigen.
- Seite 26 10. FEHLERSUCHE WARNUNG! Siehe Kapitel Sicherheitshinweise. 10.1 Was zu tun ist, wenn ... Störung Mögliche Ursache Problembehebung Das Kochfeld kann nicht einge‐ Das Kochfeld ist nicht oder nicht ord‐ Prüfe, ob das Kochfeld ordnungsge‐ schaltet oder bedient werden. nungsgemäß an die Spannungsver‐ mäß...
- Seite 27 Störung Mögliche Ursache Problembehebung Es ertönt kein Signalton, wenn Der Ton ist ausgeschaltet. Schalte den Ton ein. Siehe „Täglicher Du die Sensorfelder des Bedien‐ Gebrauch“. felds berührst. Die Anzeige über dem Symbol Kindersicherung oder Verriegelung Siehe „Kindersicherung“ und „Verrie‐ ist eingeschaltet. gelung“.
- Seite 28 Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die 11. TECHNISCHE DATEN 11.1 Typenschild Modell ZC84L11C Produkt-Nummer (PNC) 949 595 755 00 Typ 66 D4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz Induktion 7.35 kW...
- Seite 29 12. ENERGIEEFFIZIENZ 12.1 Produktinformationen für Kochfelder Modellbezeichnung ZC84L11C Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen Heiztechnik Induktion Durchmesser der kreisförmigen Kochzonen (Ø) Vorne links 21.0 cm Hinten links 21.0 cm Vorne rechts 14.5 cm Hinten rechts 18.0 cm Energieverbrauch pro Kochzone (EC electric coo‐...
- Seite 30 Fettabscheidegrads - GFEhood 85.1 Klasse für den Fettabscheidegrad Minimaler Luftstrom im Normalbetrieb 260.0 m³/h Maximaler Luftstrom im Normalbetrieb 500.0 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe 630.0 m³/h A-gewichtete Schallleistung bei niedrigster Gebläsestufe db(A) re 1 pW A-gewichtete Schallleistung bei höchster Gebläsestufe db(A) re 1 pW A-gewichtete Schallleistung bei Intensivgeschwindigkeit oder Boost db(A) re 1 pW...
- Seite 31 13. INFORMATIONEN ZUR ENTSORGUNG Ihre Pflichten als Endnutzer Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder Dieses Elektro- bzw.
- Seite 32 Bildschirme, Monitore und Geräte, die wie die Neugeräte erfüllen, kostenlos vom Bildschirme mit einer Oberfläche von mehr Endverbraucher zurückzunehmen. Dies gilt als 100 cm² enthalten, und Geräte auch bei der Lieferung von neuen Elektro- beschränkt, bei denen mindestens eine der und Elektronikgeräten oder beim Fernabsatz.
- Seite 36 867384225-A-422023...
