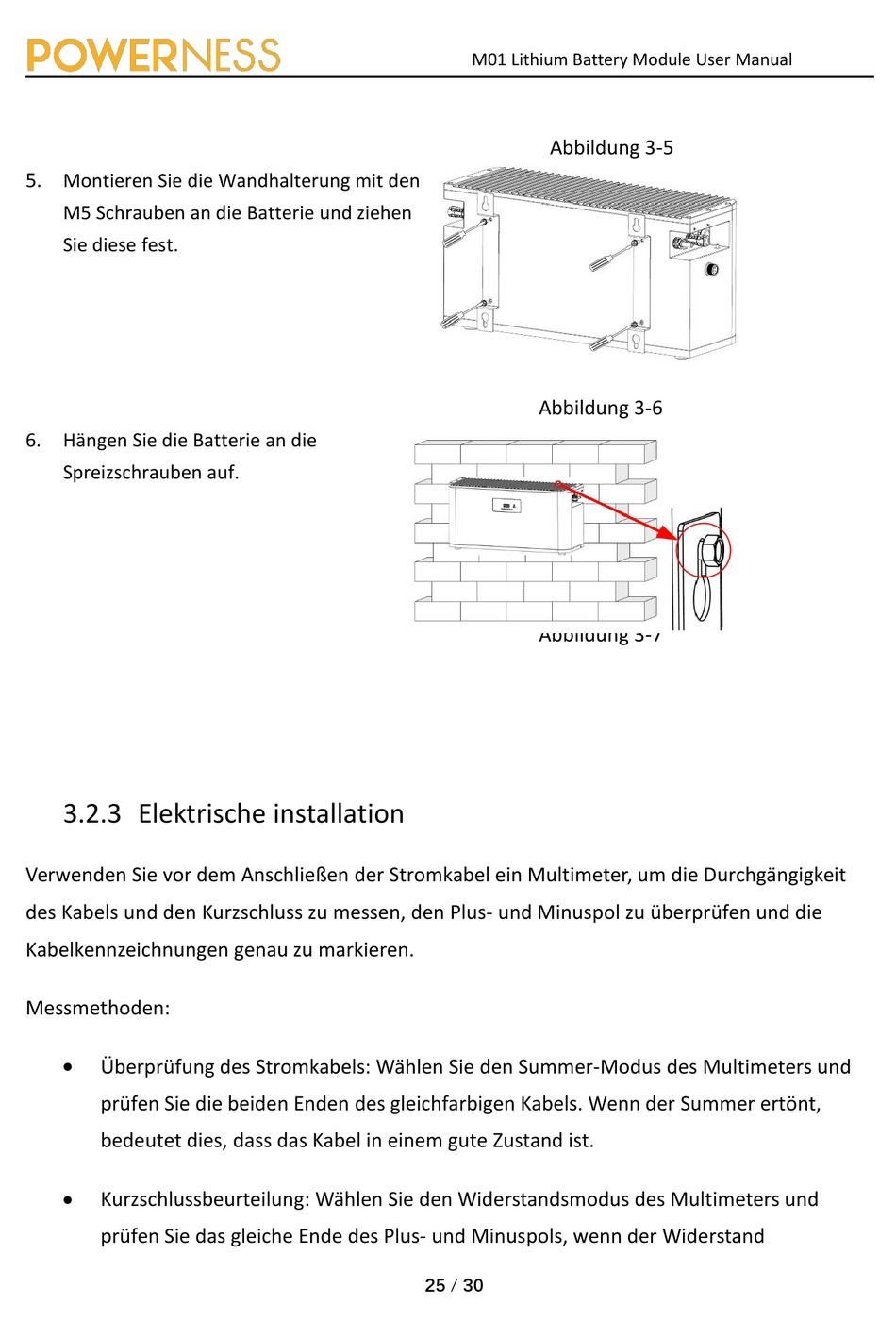

5. Montieren Sie die Wandhalterung mit den
M5 Schrauben an die Batterie und ziehen
Sie diese fest.
6.
Hängen Sie die Batterie an die
Spreizschrauben auf.
3.2.3 Elektrische installation
Verwenden Sie vor dem Anschließen der Stromkabel ein Multimeter, um die Durchgängigkeit
des Kabels und den Kurzschluss zu messen, den Plus- und Minuspol zu überprüfen und die
Kabelkennzeichnungen genau zu markieren.
Messmethoden:
Überprüfung des Stromkabels: Wählen Sie den Summer-Modus des Multimeters und
prüfen Sie die beiden Enden des gleichfarbigen Kabels. Wenn der Summer ertönt,
bedeutet dies, dass das Kabel in einem gute Zustand ist.
Kurzschlussbeurteilung: Wählen Sie den Widerstandsmodus des Multimeters und
prüfen Sie das gleiche Ende des Plus- und Minuspols, wenn der Widerstand
M01 Lithium Battery Module User Manual
Abbildung 3-5
Abbildung 3-6
Abbildung 3-7
25 / 30
