2.3 Erläuterung der Schnittstellen
In diesem Abschnitt werden die Schnittstellen des Geräts
erläutert.

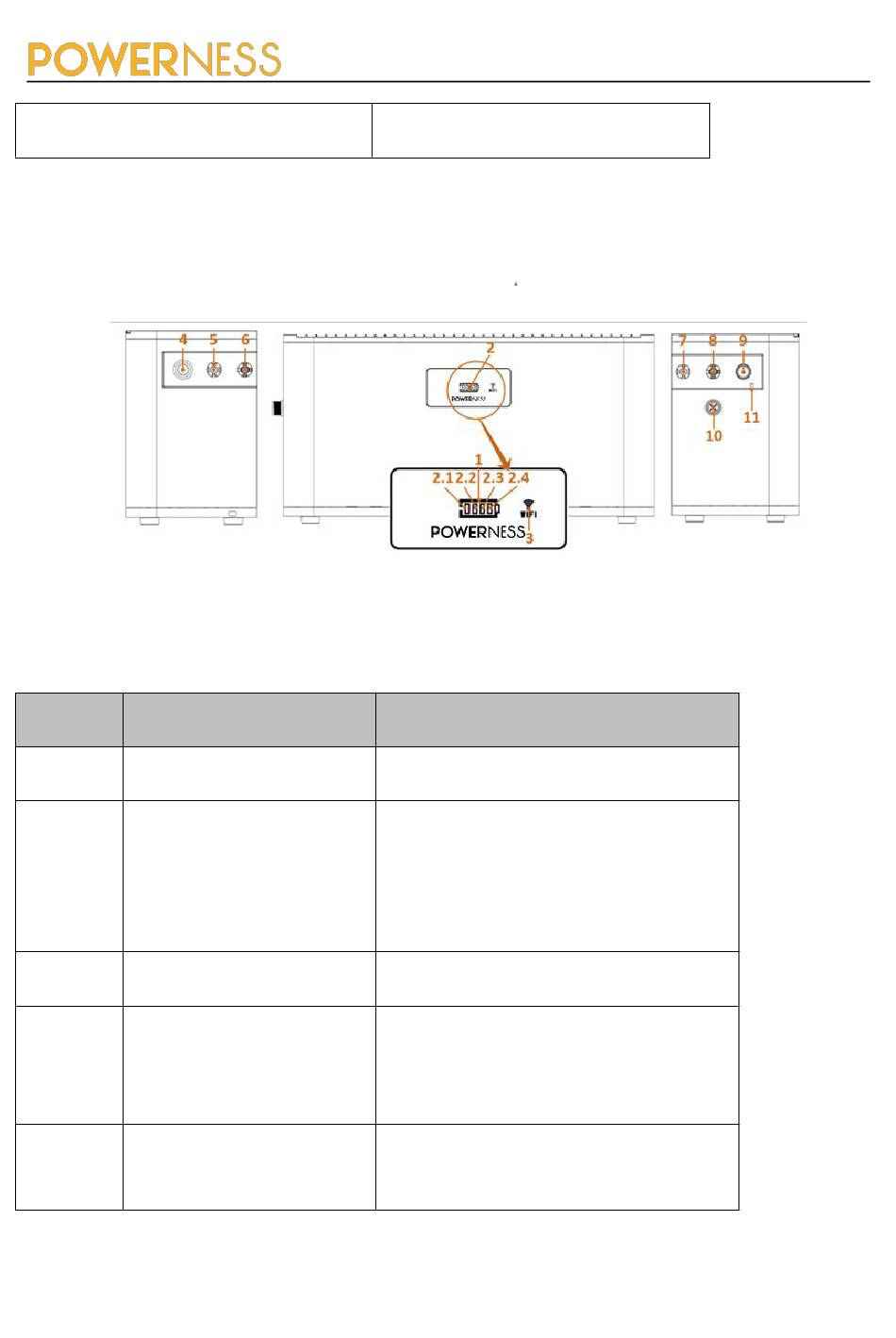

Abbildung 2-1: Geräteschnittstellen der Front- SeitenplattenschnittstelleTable
Artikel
1
Statusanzeige
2
Akkuladestatusanzeige
3
WLAN Anzeige
4
5
Tabelle 2-3 Erläuterungen der Geräteschnittstellen
Name
Netzschalter
P+
M01 Lithium Battery Module User Manual
OvervoltageⅡ
Erklärung
LED-Leuchten
4 LED-Leuchten (2.1 bedeutet 25%
geladen, 2.2 bedeutet 50% gealden, 2.3
bedeutet 75% geladen, 2.4 bedeutet
100% geladen)
Anzeige des WLAN-Status
AUS/EIN (Einschalten: Schalter länger als
1s drücken; Ausschalten: zweimal
innerhalb von 3s drücken)
Positiver Ausgang der Batterie (zum
Mikro-Wechselrichter)
