Montage
1. Entnehmen Sie die Antenne aus der Schutzhülle.
2. Setzen Sie die Antenne auf den Anschluss des Gerätes auf und
schrauben Sie die Überwurfmutter der Antenne leicht auf den An-
schluss. Beachten Sie, dass bei der Befestigung der Antenne am Ge-
rät nur die Überwurfmutter der Antenne gedreht werden darf.
Durch das Drehen der kompletten Antenne kann der SMA-Stecker
des Geräts beschädigt werden.
3. Richten Sie die Antenne senkrecht zum Gerät aus. Bei Bedarf kann
die Antenne um einen Winkel zwischen 0° und 90° geschwenkt
werden.
4. Ziehen Sie die Überwurfmutter an. Das Anzugsmoment am SMA-
Anschluss beträgt 1 Nm.
4
Technische Daten
Gewicht
Material
Farbe
Schutzart
Anschluss
Betriebstemperatur
Lagertemperatur
Silikonfrei
Frequenzbereich
617 ... 960 MHz
Antennengewinn
1452 ... 5000 MHz
Polarisierung
Abstrahlcharakteristik
Impedanz
617 ... 960 MHz
VSWR
1452 ... 5000 MHz
5

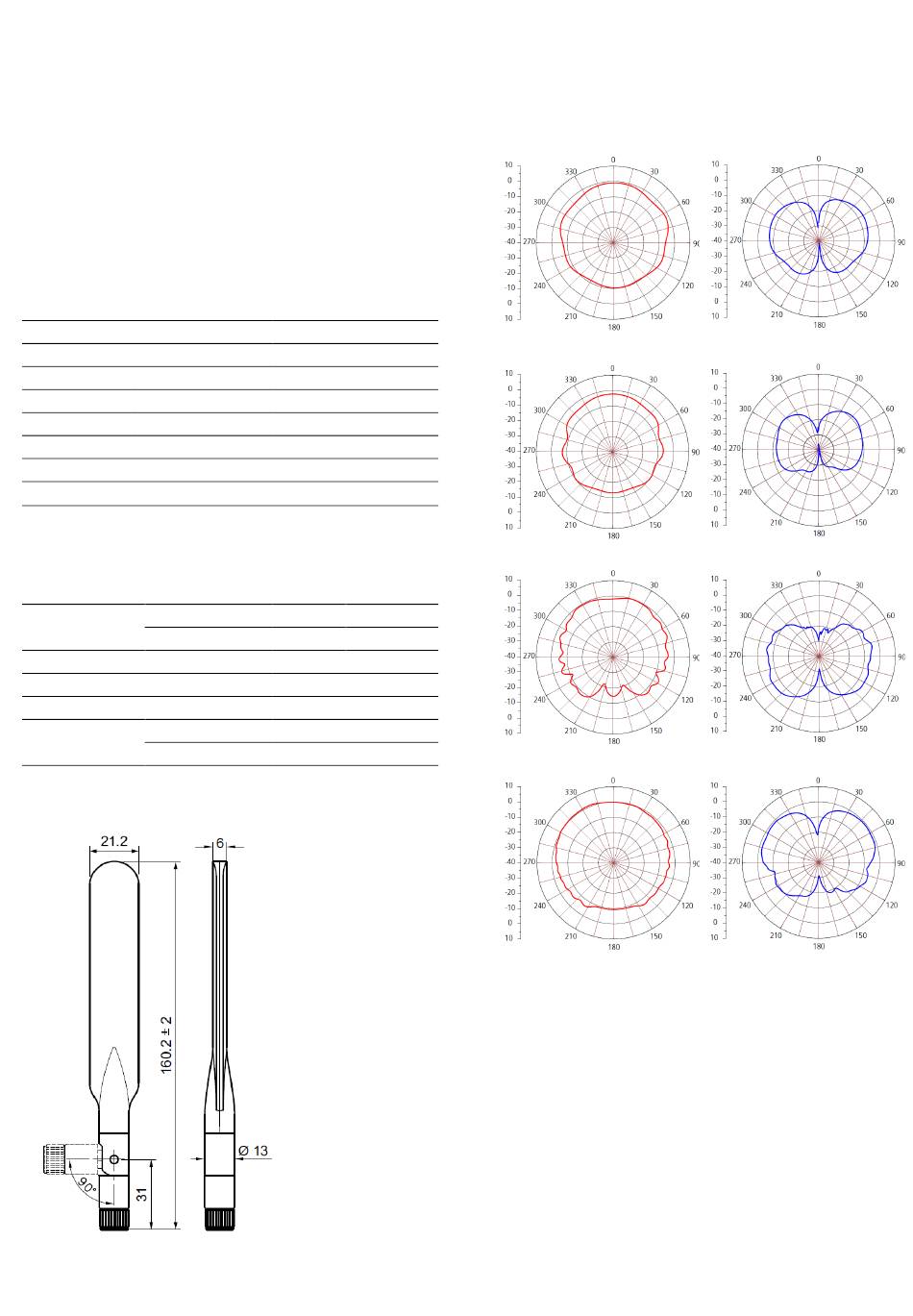

Maßbilder
Die Maße sind in mm angegeben.
27 g
Polycarbonat
schwarz
IP65
SMA male
-20°C ... +65° C
-30°C ... +70° C
Ja
617 ... 960 MHz
1452 ... 1575 MHz
1710 ... 2690 MHz
3300 ... 4200 MHz
4400 ... 5000 MHz
1 dBi
2 dBi
vertikal
omnidirektional
50 Ω
< 3,5
< 3,0
6
Felddiagramme
Horizontale Felddiagramme
Amplitude [dB]
Azimut [deg]
617 MHz
820 MHz
2200 MHz
3800 MHz
Vertikale Felddiagramme
Amplitude [dB]
Elevation [deg]
