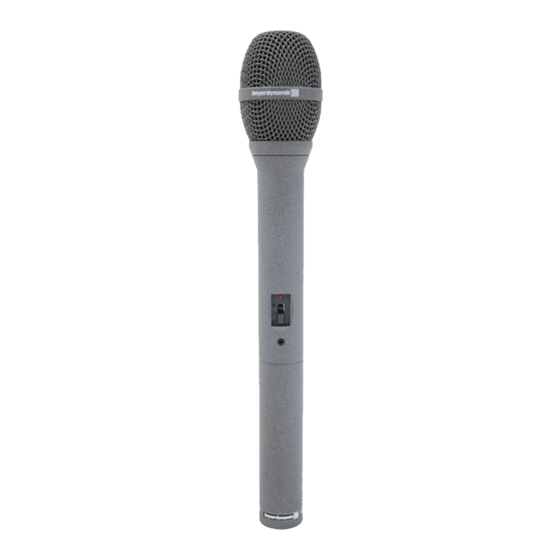

- Seite 1 PRODUKT- INFORMATION PRODUCT INFORMATION INFORMATIONS DE PRODUIT MCE 58 Kondensator-Reportage-Mikrofon Reporter’s Condenser MIcrophone Microphone Condensateur de Reportage...
- Seite 2 -Beschichtung ist äußerst kratzfest und ® übersteht auch rauhe Behandlung. Speisung Das MCE 58 wird mit einer 1,5 V-Batterie (Typ Mignon AA/LR6) gespeist. Schrauben Sie den unteren Teil des Mikrofonschafts ab und legen Sie die Batterie polungsrichtig ein. Die Betriebszeit beträgt ca. 80 Stunden.
-
Seite 3: Zubehör Optional
Anschluß Das MCE 58 besitzt einen 3-poligen XLR-Stecker. Beachten Sie bitte die Steckerbelegung 1 und 3 Masse, 2 Signal +. Der Ausgang ist unsymmetrisch und kann an symmetrischen und unsymmetrischen Mikrofoneingängen benutzt werden. Service Im Servicefall wenden Sie sich bitte an autorisiertes Fach- personal. -
Seite 4: Technische Daten
Technische Daten Wandlerprinzip ....Kondensator (Back-Elektret) Arbeitsprinzip ....Druck-Empfänger Übertragungsbereich ..40 - 20.000 Hz Richtcharakteristik . - Seite 12 Schaltbild / Wiring diagram / Diagramme de câblage rt = red / rouge br = brown / brun sw = black / noir Anschluß: 3-pol. XLR-Stecker Connection: 3-pin XLR-plug Connecteur: fiche XLR à 3 broches 1 + 3 = Masse / ground / masse 2 = Signal + / signal + / signal + Richtdiagramm / Polar pattern /...
