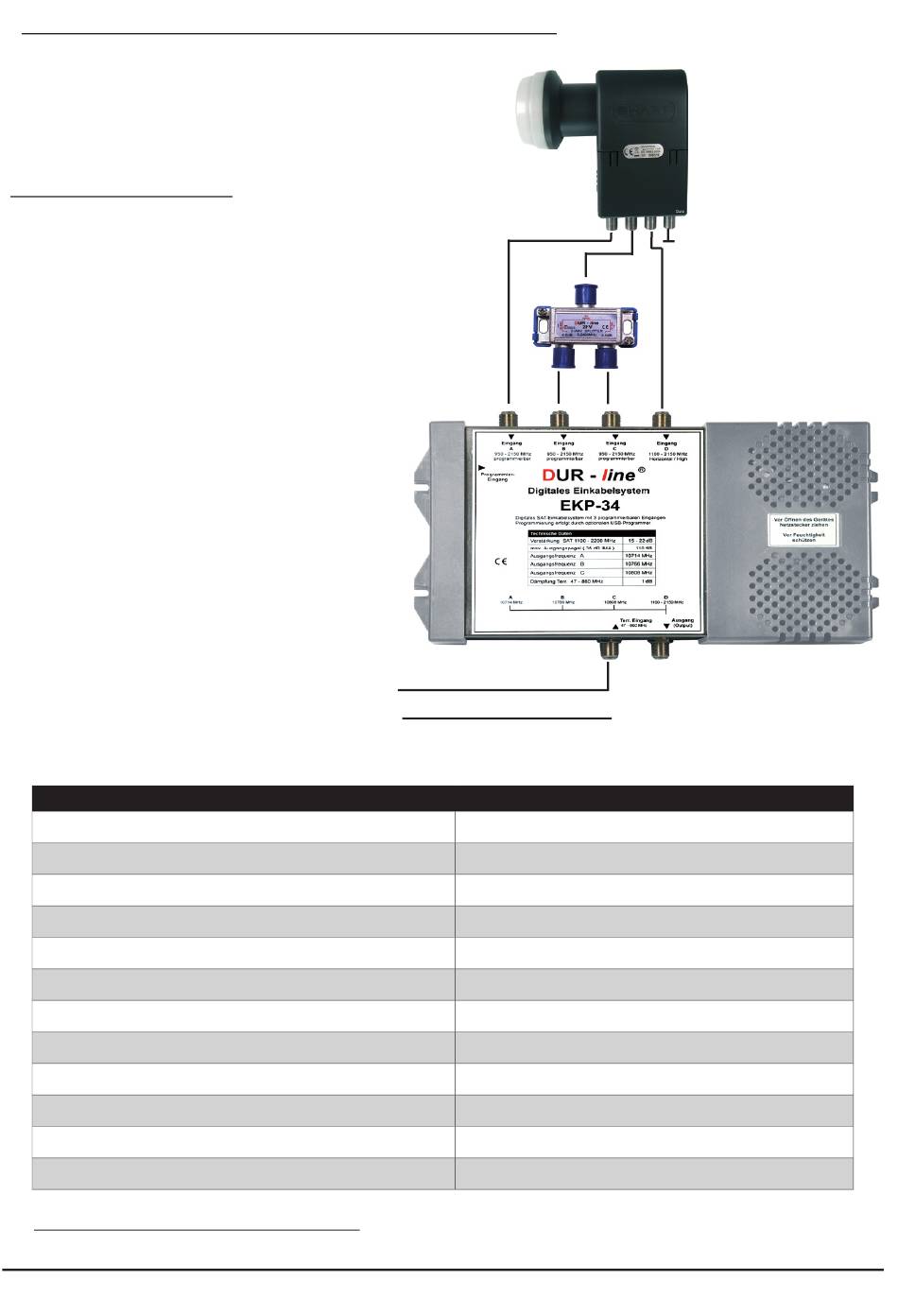

Montage-Beispiel für werksseitige Vorprogrammierung:
Montage-Anforderung:
- Hochwertiges Quattro LNB
- Antennen Ø min. 78cm
- DC-geblockte Antennendosen
Frequenzbereich bis 2200 MHz
z.B. DUR- line Typ: 629
- Hochwertiges Antennenkabel
- Das EKP-34 darf nur,
im vor Feuchtigkeit geschütztem
Innenbereich montiert werden
- Montage nur auf einer ebenen Fläche
- Untergrund darf nur schwer
entfl ammbar sein
- max. Umgebungstemperatur 50°C
Technische Daten
Frequenzbereich Eingang D ( Horizontal / High )
Frequenzbereich Eingang A, B, C ( nicht Gleichkanal )
Ausgangsfrequenz der programmierbaren Eingänge
Frequenzbereich Terrestrisch
Verstärkung
Max. Ausgangspegel
Dämpfung Terrestrisch
Pegelanpassung der Eingänge A, B, C
LNB Stromabgabe
Versorgungsspannung
Leistungsaufnahme
Abmessung ( B x H x T )
Technische Änderungen vorbehalten !!!
V/H
Terrestrischer Eingang
47 - 860 MHz
1100 - 2150 MHz
3 x 950 - 2150 MHz
A = 10714 MHz / B = 10766 MHz / C = 10818 MHz
47 - 862 MHz
15 - 20 dB ( 1100 - 2150 MHz )
110 dBµV
1 dB ( 47 - 862 MHz )
durch Software regelbar
max. 440 mA
230 V~ , 50/60 Hz
7 W ( ohne LNB )
300 x 130 x 55 mm
H/H
H/L
Seite 3
