DUR-line SCR Kaskade DCR 5-1-8-K Montageanleitung
Inhaltsverzeichnis
Quicklinks

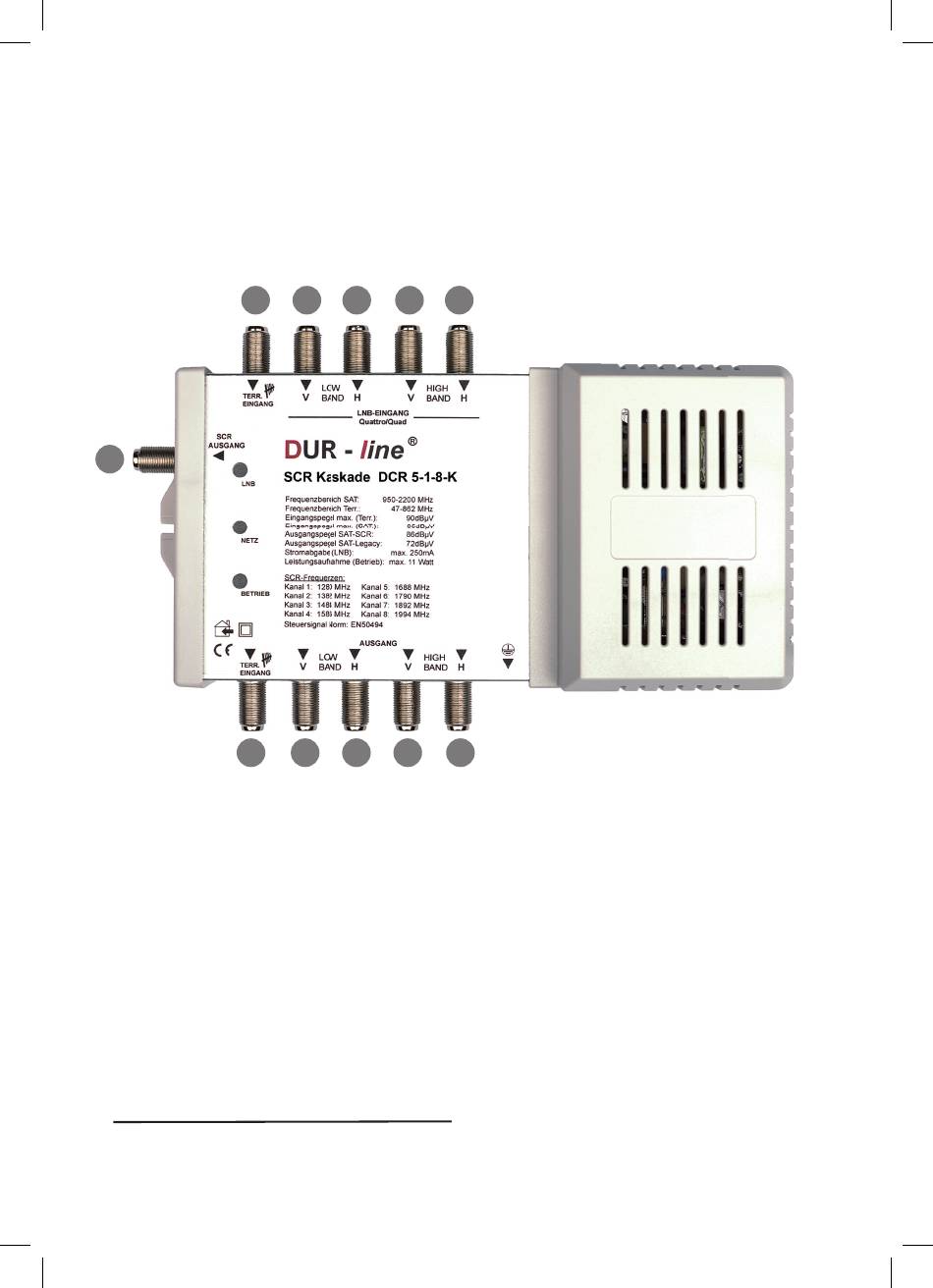

SCR Kaskade DCR 5-1-8-K
0
A
5
0 - Eingang Terrestrik
1 - Eingang Low Band Vertikal
2 - Eingang Low Band Horizontal
3 - Eingang High Band Vertikal
4 - Eingang High Band Horizontal
LED LNB
leuchtet im Überlast- / Kurzschlussfall durch den LNB
LED NETZ leuchtet, wenn das Gerät aus dem Stromnetz versorgt wird
LED BETRIEB leuchtet, wenn einer der angeschlossenen Receiver an ist
1
Dauerspannung < 14V DC
2
Erlischt kurzzeitig, wenn ein Einkabelsteuerbefehl empfangen wird
Montageanleitung
DUR-line
1
2
3
4
6
7
8
9
®
A - Ausgang Einkabelstamm
5 - Ausgang Terrestrik
6 - Ausgang Low Band Vertikal
7 - Ausgang Low Band Horizontal
8 - Ausgang High Band Vertikal
9 - Ausgang High Band Horizontal
1
2
Inhaltsverzeichnis
Verwandte Anleitungen für DUR-line SCR Kaskade DCR 5-1-8-K
Inhaltszusammenfassung für DUR-line SCR Kaskade DCR 5-1-8-K
- Seite 1 Montageanleitung DUR-line ® SCR Kaskade DCR 5-1-8-K A - Ausgang Einkabelstamm 0 - Eingang Terrestrik 5 - Ausgang Terrestrik 1 - Eingang Low Band Vertikal 6 - Ausgang Low Band Vertikal 2 - Eingang Low Band Horizontal 7 - Ausgang Low Band Horizontal 3 - Eingang High Band Vertikal 8 - Ausgang High Band Vertikal 4 - Eingang High Band Horizontal 9 - Ausgang High Band Horizontal LED LNB leuchtet im Überlast- / Kurzschlussfall durch den LNB LED NETZ leuchtet, wenn das Gerät aus dem Stromnetz versorgt wird LED BETRIEB leuchtet, wenn einer der angeschlossenen Receiver an ist Dauerspannung < 14V DC Erlischt kurzzeitig, wenn ein Einkabelsteuerbefehl empfangen wird...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Verwendungszweck Systemvoraussetzungen Sicherheitshinweise Bestimmungsgemäße Verwendung Hinweise zum Betrieb Entsorgung Inbetriebnahme Anzeigeelemente Problembehandlung Installationsbeispiel Mehrfamilienhaus Technische Daten PIN Zuordnung Standorttabelle EN50494 / EN50607 Implementierung... -
Seite 3: Verwendungszweck
Verwendungszweck Mit der SCR Kaskade DCR 5-1-8-K lassen sich jeweils bis zu acht Receiver, die über die gegenormte SCR-Steuerung nach EN50494 bzw. EN50607 verfügen, an einem Antennenkabeln betreiben. Über die Pegel geregelten Kaskadenausgänge können weitere Geräte angeschlossen werden. Bei der Einkabel–Technik, von verschiedenen Herstellern auch Unikabel genannt, werden nach EN50494 bzw. EN50607 komplette Transponder in eine neue Zwischenfrequenz umgesetzt, die vom jeweils fest zugeordneten Receiver empfangen wird. Die Mehrzahl der handelsüblichen Receiver beherrscht das genormte digitale Steuerungsprotokoll zur Umschaltung zwischen den Programmen. Das eingebaute effiziente Schaltnetzteil übernimmt die Stromversorgung von LNB und Kaskade. Sind keine Satellitenreceiver angeschaltet, fällt das Gerät automatisch in einen Energiesparzustand. Über den terrestrischen Eingang können Signale bestehender Antennenanlagen im Frequenzbereich von 85…862MHz eingespeist werden. Der eingebaute Verstärker arbeitet auch im Energiesparzustand. Für den Benutzer bedeutet dies: • einfache Erweiterung bestehender Anlagen ohne Verlegung zusätzlicher Kabel • Einsparung von Kabel und Verlegearbeit bei Neuanlagen • Auswahl und Verfügbarkeit aller Programme an dem Einkabelausgang Systemvoraussetzungen : • Quattro- oder Quattro-Switch-LNB ( QUAD ) • Receiver mit kompatibler Software für die Verwendung an dem Einkabelausgang • Antennendose mit Gleichspannungsdurchgang oder Mehrfachverteiler mit Dioden-entkopplung Sicherheitshinweise: • Montieren Sie das Gerät nur in trockenen Räumen und auf einer schwer entflammbaren Fläche! Schützen Sie es vor Feuchtigkeit, Tropf- oder Schmutzwasser! • Verdecken Sie nicht die Lüftungsschlitze des Netzteiles! Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze des Gerätes stecken. Es besteht Lebensgefahr durch Stromschlag. Achten Sie darauf, dass das Stromversorgungskabel nicht beschädigt wird. Nehmen Sie das Gerät nie mit beschädigtem Kabel in Betrieb. • Beachten Sie die gesetzlichen Vorschriften zu Erdung und Potentialausgleich (EN 50083-1, EN 60728-11)! Schützen Sie die Anlage gemäß den Bestimmungen vor Blitzschlag! •... -
Seite 4: Hinweise Zum Betrieb
Beachten Sie alle Informationen in dieser Bedienungsanleitung. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder zu Personenschäden führen. Es wird keine Haftung für Schäden übernommen, die durch einen nicht bestimmungsgemäßen Gebrauch oder Nichtbeachtung der Sicherheitsvorschriften entstehen. Hinweise zum Betrieb: • Versehen Sie nicht genutzte Ein- und Ausgänge nach EN 50083-2 mit gleichspannungsentkoppelten Abschlusswiderständen! • Beachten Sie die maximalen Pegel (siehe Technische Daten)! • Bei eventuell auftretenden Störungen im Frequenzbereich von 790 – 900 MHz durch Funksignale aus dem Mobilfunk (LTE-Netze), die ggf. in das Antennensignal einstreuen können, sind LTE-Sperrfilter im terrestrischen Bereich einzusetzen. Entsorgung: Das WEEE-Symbol weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt. Bitte entsorgen Sie dieses Gerät nicht über den Hausmüll, sondern bringen Sie es zu Ihrer kommunalen Sammelstelle. Inbetriebnahme: Bevor Sie die einzelnen Receiver an dem Einkabelstamm anschließen, stellen Sie bitte im Einstellungsmenü den LNB–Typ auf ‚SatCR LNB ‚Unikabel bzw. Einkabel ein. Beachten Sie bei Einkabelsystemen, dass bereits ein fehlerhaft eingestelltes bzw. ungeeignetes Empfangsgerät die korrekte Arbeitsweise des gesamten Stammes verhindert! Richten Sie Ihre Antenne exakt aus! Nur dies gewährt einen störungsfreien Empfang auch bei ungünstiger Wetterlage. Nutzen Sie hierzu ein geeignetes Antennenmessgerät (SAT Finder). Unter Beachtung der Sicherheitshinweise schließen Sie den LNB an die Eingänge der SCR Kaskade DCR 5-1-8-K, den Einkabelausgang an die Stammleitungen der Anlage und die Kaskadenausgänge an die Folgegeräteleitungen an. Koaxialkabel und Verteiler besitzen technisch bedingt bei höheren Frequenzen einen größeren Dämpfungswert als bei niedrigen. Planen Sie die höheren Empfangsfrequenzen und Receivernummern an den Anfang des Stammes. Einige Receiver verfügen über eine Routine, die in der Lage ist, die vorhandenen Umsetzerfrequenzen automatisch zu erkennen. Hiermit werden nur Frequenzen erkannt, die aktuell nicht von anderen Teilnehmern benutzt werden, so dass einerseits keine Störungen erzeugt, andererseits aber unter Umständen nicht alle in den technischen Daten angegebenen Frequenzen angezeigt werden. Wir empfehlen die manuelle Einrichtung. Je nach Standort vergeben Sie im Einstellungsmenü der Empfangsgeräte die Receivernummer und die dazugehörige ZF–Frequenz. Beachten Sie dabei, dass Receivernummer und Frequenz nur paarig - wie in der Tabelle dargestellt - verwendet werden dürfen. Vergeben Sie die Nummern nur einmalig und notieren Sie bitte in die Standorttabelle am Ende der Installationsanleitung den Standort des Gerätes - dies erleichtert die Suche in einem möglichen Störungsfall. -
Seite 5: Anzeigeelemente
Anzeigeelemente: Die DCR 5-1-8-K verfügt über drei LED Anzeigeelemente mit folgenden Funktionen: • LED (orange) Netz: zeigt an, dass das Gerät mit Strom versorgt und betriebsbereit ist • LED (grün) Betrieb: zeigt an, dass mindestens ein Empfangsgerät angeschaltet ist und der SAT Teil in Betrieb ist. Ist die LED kurzzeitig aus, dann erhält das Gerät gerade einen Umschaltbefehl. Wenn ein oder mehrere Receiver am Einkabelstamm kein Programm finden, blinkt sie über einen längeren Zeitraum. Leuchtet sie auch, wenn das Programm eines Empfangsgerätes gewechselt wird, dann ist mindestens ein Empfänger nicht richtig eingestellt bzw. nicht kompatibel • LED (rot) LNB Fehler: leuchtet, wenn mindestens eine LNB Zuleitung einen Kurzschluss aufweist bzw. der LNB defekt ist. Problembehandlung: Das Gerät reagiert nicht mehr auf einzelne Umschaltbefehle - Es kann vorkommen, dass zwei Empfänger gleichzeitig umschalten und dass deswegen der Umschaltbefehl nicht erkannt wird. Führen Sie in diesem Fall noch einen Programmwechsel aus. Keines der angeschlossenen Empfangsgeräte kann Programmwechsel durchführen - Überprüfen Sie die LED Anzeige der DCR 5-1-8-K. Leuchten die orange und die grüne LED während die rote dunkel ist, dann überprüfen Sie die Spannung auf dem betroffenen Einkabelstamm mit einem geeigneten Spannungsprüfer. Ist diese konstant größer als 14V, dann ist mindestens ein Receiver falsch eingestellt. - Leuchtet die rote LED, dann sollten Sie die Zuleitungen zum LNB auf Kurzschluss prüfen. Auch ein zu großer LNB Aufnahmestrom kann diesen Fehler auslösen. Blockbildung auf dem Bildschirm - Kontrollieren Sie die Signaleigenschaften mit Hilfe des Receivers. Ist die Signalstärke zu gering, muss der Pegel mit einem Inlineverstärker angehoben werden. Ist die Signalstärke groß, jedoch die Qualität schlecht, dann kann die Anlage übersteuert sein. Überprüfen Sie bitte in diesem Fall, ob zusätzliche Verstärker eingebaut sind die zum Fehler führen. -
Seite 6: Installationsbeispiel Mehrfamilienhaus
Installationsbeispiel Mehrfamilienhaus: INFO: - Terrestrische Antenne ( UKW / DVB-T ) - SAT-Antenne mit Quattro oder QUAD-LNB - Durch den Einbau eines Einkabel tauglichen 2fach SAT-Verteilers kann das Signal auf 2 Wohneinheiten aufgeteilt werden. Beachten Sie jedoch, dass die Gesamtanzahl der angeschlossenen Empfänger trotzdem auf 8 Teilnehmer begrenzt ist. - DUR-line SCR Kaskade „DCR 5-1-8-K“ - Durch die Kaskaden-Funktion kann eine weitere Kaskade angeschlossen und somit weitere Wohneinheiten angesteuert werden. Alle Empfänger müssen die SCR-Steuerung nach EN50494/50607 unterstützen. -
Seite 7: Technische Daten
Technische Daten: DCR 5-1-8-K Artikel-Nr. 13211 Eingänge Terrestrik Eingänge SAT-ZF SCR Ausgänge SCR Teilnehmer SCR Frequenzen Receiver 1: 1280 MHz ( PIN 39 ) Receiver 2: 1382 MHz ( PIN 46 ) Receiver 3: 1484 MHz ( PIN 81 ) Receiver 4: 1586 MHz ( PIN 97 ) Receiver 5: 1688 MHz ( PIN 12 ) Receiver 6: 1790 MHz ( PIN 50 ) Receiver 7: 1892 MHz ( PIN 22 ) Receiver 8: 1994 MHz ( PIN 73 ) Steuersignal SCR EN 50607 : 2013 EN 50494 : 2007 Stammausgänge Terrestrik Stammausgänge SAT-ZF Frequenzbereich Terrestrik 85 - 862 MHz Frequenzbereich SAT-ZF 950 - 2150 MHz Anschlussdämpfung Terrestrik 0 dB Entkopplung SAT-ZF > 28 dB Ausgangspegel SAT-SCR 86 dBµV Ausgangspegel Stamm 72 dBµV Ausgangspegel Terrestrik max. 83 dBµV Low Band Vertikal 14V / 250mA / 0 kHz Low Band Horizontal 18V / 250mA / 0 kHz LNB-Stromversorgung High Band Vertikal 14V / 250mA / 22 kHz High Band Horizontal 8V / 250mA / 22 kHz Stromaufnahme je SCR-Teilnehmer 25 - 50 mA... -
Seite 8: Standorttabelle
Standorttabelle: Receiver-Nummer Frequenz Standort 1280 MHz 1382 MHz 1484 MHz 1586 MHz 1688 MHz 1790 MHz 1892 MHz 1994 MHz EN50494 / EN50607 Implementierung EN50494 - Befehle: 5Ah, 5Bh, 5Ch, 5Dh EN50694 - Befehle: 70h, 71h, 7Ah, 7Bh, 7Ch, 7Dh, 7Eh Die Anfragen durch die Installationsbefehle 7Ah - 7Eh werden über das bidirektionale Interface beantwortet.
