Före montering, ta bort Quick-release mottagaren från armstödet. För mer information se:
"ANVÄNDA QUICK-RELEASE ADAPTERPLATTAN."
1. Montera Quick-Release-mottagaren på rullstolens armstöd med hjälp av Tillvalen Fästdetaljer för
montering av armstöd. Dra åt monteringsskruvarna löst för att möjliggöra justering. Se instruktioner
som medföljer tillvalen fästdetaljer för montering av armstöd för detaljer.
3. Skjut in armstödet i Quick-Release Adapterplattan – Quick-Release Spärren ska låsas med ett
hörbart "klick!"
Obs: Quick-Release
Spärren kan justeras för
att ta bort glapp genom
att lossa M5-skruvarna (2)
på undersidan med en
3 mm insexnyckel. Tryck
Quick-Release Spärren
hårt mot den bakre kanten
av snabbkopplingskilen
samtidigt som du drar
åt skruvarna för
säkra den på plats.
JUSTERING AV UNDERARMS-DYNA OCH HANDSTÖD
Börja med att placera användarens armbåge i Armbågs-dynan.
För att justera Handstödet, lossa M6-
skruvarna (2) och skjut Handstödet
längs Basplattan för
förskjutning av användarens underarm.
Dra åt den bakre skruven tills den sitter
åt, justera sedan vinkeln på Handstödet
0-30° för att korrekt positionera handen
och handleden. Dra åt båda skruvarna
helt för att säkra handblocket på plats.
För att justera Underarms-dynan, lossa
M6-skruvarna (2) och skjut Underarms-
dynan längs Basplattan för att anpassa
användarens arm bakom handleden.
Den kan justeras in eller ut, roteras
eller installeras i motsatt riktning för att
stödja eller begränsa armrörelser. Dra åt
skruvarna igen.
M O N T E R I N G A V A R M S T Ö D
att
att förhindra

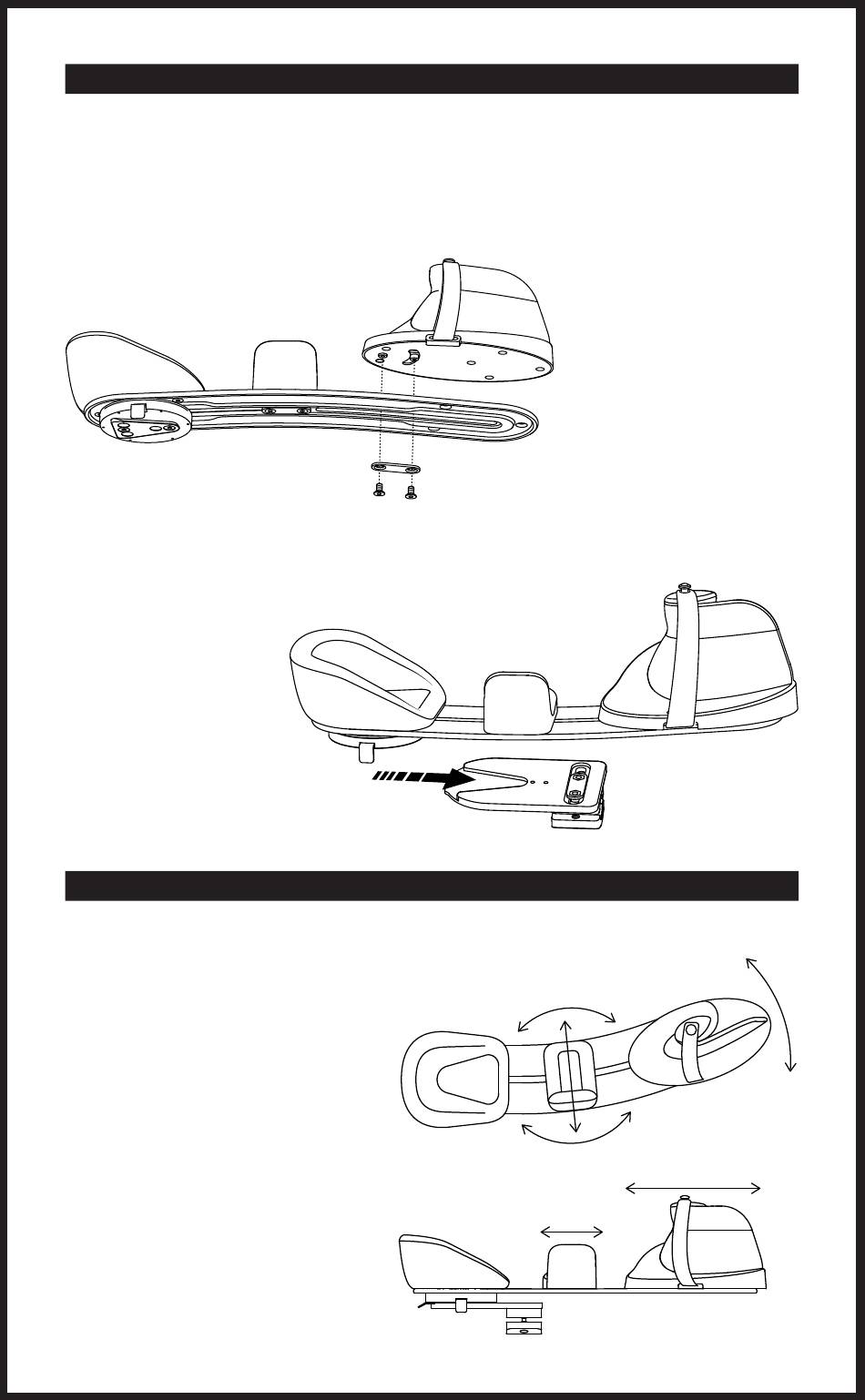

2. Montera Handstödet på
Basplattan med hjälp av
brickan och de medföljande
M6-skruvarna
Obs: Dra inte åt skruvarna
helt förrän de
justeringarna har
för att passa användaren.
(2).
sista
gjorts
