PHILIPS
Bedienungselemente
Abb. I, Il und Ill, Seite 32
Empfanger/Verstarker
4) Netzschalter.
Wellenbereiche:
(2) UKW,
3) KW, (4) LW, (6) MW1 und 6) MW2. 7)
Tonbandgerat/Plattenspieler.
(8) Senderein-
stellung. (9) Lautstarke. (10) Balance. 41) Basse.
(12) H6hen. 13)Stereoindikator.
Cassettenrecorder
45) Schneller
ee
44) Aufnahme.
Ricklauf.
a6
Start. (17) Schneller Vorlauf. 18) Stopp. (19) Cas-
settenfachéffner.
20: Schnellstopp/Pause.
21)
Bandzahlwerk. (22) Nullstellung des Zahlwerks.
@3) Oszillatorfrequenzwahler.
@4)
Rauschbe-
grenzer
(DNL). @5) Buchse
fiir Stereokopfho-
rer. (26) Buchse fiir Stereomikrofon.
Plattenspieler
@7) Tonarmlift.
@8) Stopptaste.
@9) Drehzahl-
wahler.
@0
Auflagedruckanzeiger.
31) Ver-
riegelung des Tonarmes. 82) Knopf zum
Ein-
stellen des Auflagedrucks. 83) Gegengewicht.
G4) Klappenoffner
zum
Erreichen
der Buchsen
5) und @6). 65)Schrauben aus Kunststoff.
Iinbetriebnahme
Vor
dem
AnschlieBen
des
Gerates
an
das
Lichtnetz
kontrollieren,
ob die Netzspannung
mit der Spannungsangabe am Gerat Uuberein-
stimmt. Sie kann an der Unterseite des Span-
nungsumschalters
Veo
abgelesen
werden.
Ist
Ihr Gerat nicht fur die vorhandene
Spannung
eingestellt,
mussen
Sie
den
Spannungsum-
schalter auf den richtigen Wert drehen.
Transportsicherung des Plattenspielers
Befindet
sich der Plattenteller noch
nicht auf
seiner Achse, dann sind zwei Schrauben aus
Kunststoff
@5) zu
sehen.
Diese
Transport-
sicherungsschrauben
mussen
vor
Inbetrieb-
nahme
des Plattenspielers bis zu seiner freien
Beweglichkeit nach links gedreht werden und
sind vor jedem Transport wieder festzuziehen.
Anbringen des Gegengewichts
Das mitgelieferte Gegengewicht G3) von hinten
auf den
Tonarm
schieben
(Abb. II) bis es mit
Hilfe des Knopfes @2) weitergedreht werden
kann.
Einstellung des Auflagedrucks
Die
Nadelschutzkappe
vom
Tonabnehmer-
system
nach
vorn
abziehen.
Durch
Anheben
der Verriegelung 61) (etwa 1 cm) wird der Ton-
arm freigegeben. Mit Hilfe der Lifttaste @7) den
Tonarm
in Stellung ¥ bringen. Knopf @2) dre-
hen bis der gewunschte Auflagedruck, welcher
vom
Typ des Tonabnehmersystems
abhangft,
durch das Instrument Go angezeigt wird. Das
mit
diesem
Plattenspieler
gelieferte
Tonab-
nehmersystem
erfordert
einen
Auflagedruck
von etwa 4 g.

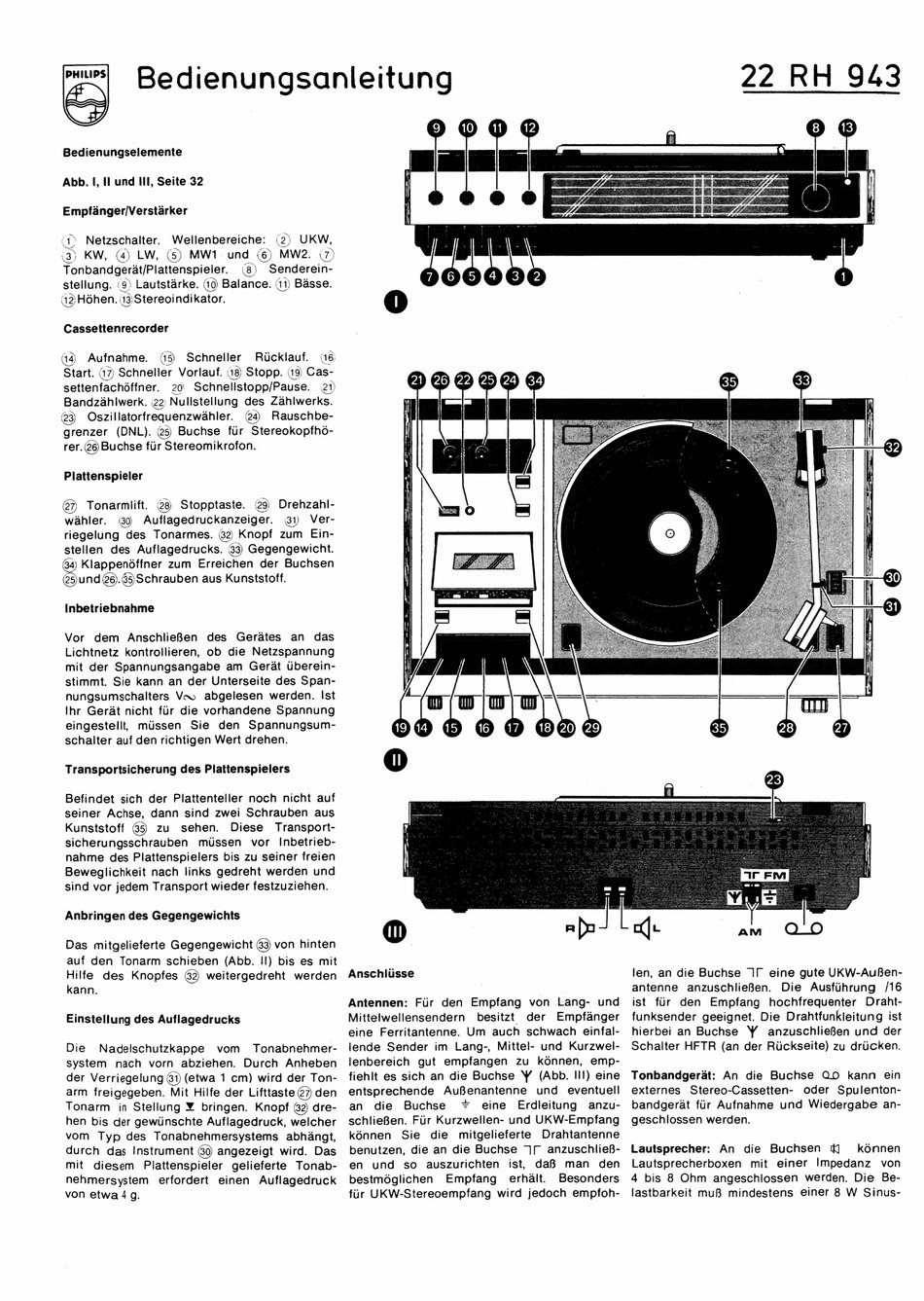

Bedienungsanleitung
22 RH 943
Anschlusse
Antennen:
Fur den
Empfang
von
Lang-
und
Mittelwellensendern
besitzt
der
Empfanger
eine
Ferritantenne.
Um
auch
schwach
einfal-
lende Sender
im Lang-,
Mittel- und
Kurzwel-
lenbereich
gut empfangen
zu
k6nnen,
emp-
fiehlt es sich an die Buchse
Y (Abb. Il!) eine
entsprechende
AuBenantenne
und
eventuell
an
die
Buchse
~* eine
Erdleitung
anzu-
schlieBen. Fur Kurzwellen- und UKW-Empfang
kénnen
Sie
die
mitgelieferte
Drahtantenne
benutzen, die an die Buchse 7[ anzuschlieB-
en
und
so
auszurichten
ist,
dafS
man
den
bestmdglichen
Empfang
erhalt.
Besonders
fur UKW-Stereoempfang
wird jedoch empfoh-
(fe
len, an die Buchse
lf eine gute UKW-AuBen-
antenne
anzuschlieBen.
Die Ausfiihrung
/16
ist fur den
Empfang
hochfrequenter
Draht-
funksender geeignet. Die Drahtfunkleitung ist
hierbei an Buchse
Y anzuschlieBen und der
Schalter HFTR
(an der Riickseite) zu drucken.
Tonbandgerat:
An
die Buchse
Q0
kann
ein
externes
Stereo-Cassetten-
oder Spulenton-
bandgerat fiir Aufnahme und Wiedergabe an-
geschlossen werden.
Lautsprecher:
An
die
Buchsen
(|
komnen
Lautsprecherboxen
mit
einer
Impedanz
von
4 bis 8 Ohm angeschlossen werden. Die Be-
lastbarkeit muB
mindestens
einer 8 W Sinus-
